Die Nachrüstung von Erdungsanlagen in bestehenden Gebäuden ist für Eigentümer und Fachbetriebe eine Herausforderung. Insbesondere bei Sanierungen, energetischen Modernisierungen oder der Installation von Photovoltaikanlagen, Wallboxen oder Wärmepumpen ist eine funktionierende Erdungsanlage unerlässlich. In vielen Bestandsgebäuden fehlt jedoch der Nachweis einer normgerechten Erdung oder es werden veraltete Systeme, wie beispielsweise Wasserrohrnetze, genutzt. Hinzu kommen begrenzte Platzverhältnisse, versiegelte Flächen und erschwerter Zugang zum Erdreich, wodurch konventionelle Nachrüstungen oft aufwendig und kostenintensiv werden. Mit dem neuen Tiefenerder-Set D18014 bietet Dehn eine praxisgerechte Lösung, die speziell für die Anforderungen bei Sanierungen von Bestandsbauten entwickelt wurde.
Tiefenentspannt bei der Nachrüstung von Erdungsanlagen
Eine funktionsfähige Erdungsanlage ist ein wesentlicher Bestandteil jeder normgerechten Elektroinstallation. Sie leitet Fehlerströme sicher zur Erde ab und sorgt so für Sicherheit und Funktionalität. Sie dient somit dem Personenschutz und schützt vor Bränden sowie den Auswirkungen von Blitzeinwirkung. In Deutschland ist eine Erdungsanlage bei Elektroinstallationen normativ vorgeschrieben, insbesondere bei Neubauten. Bei Sanierungen oder Modernisierungen stellt sich Eigentümern von Bestandsgebäuden jedoch oft die Frage, ob eine Nachrüstung verpflichtend ist. Zwar besteht im Altbau grundsätzlich keine generelle Pflicht zur Erneuerung der gesamten Elektroinstallation, doch sind für neu installierte oder veränderte Anlagenteile die jeweils gültigen Sicherheits- und Technikstandards einzuhalten. Relevante Normen für die Errichtung einer Erdungsanlage sind DIN VDE AR-N 4100 und DIN 18014.
Das Tiefenerder-Set D18014 von Dehn enthält alle notwendigen Komponenten für die fachgerechte Installation von Tiefenerdern. Es eignet sich besonders für Neubauten und Bestandsgebäude mit begrenztem Erdreich oder minimalen Möglichkeiten für Grabungsarbeiten. Die Lösung mit Tiefenerdern stellt ganzjährig einen stabilen Erdausbreitungswiderstand sicher, der unabhängig von Witterungsbedingungen oder Bodenfeuchte zuverlässig erhalten bleibt. Das Set entspricht den Anforderungen der DIN 18014 sowie den einschlägigen VDE-Vorgaben und erfüllt somit alle relevanten Normen. Darüber hinaus ist es flexibel einsetzbar, beispielsweise bei Teilsanierungen, punktuellen Ertüchtigungen, im Inneren des Gebäudes oder bei einer vollständigen Erneuerung der Erdungsanlage.

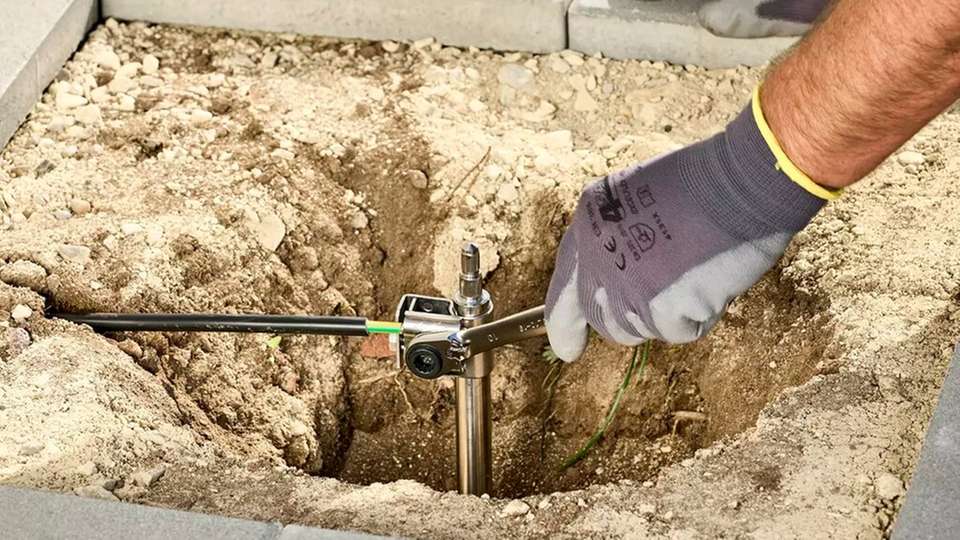

Das Set besteht aus fünf 1 m langen Tiefenerderstäben zum Einbringen ins Erdreich. Eine Schlagspitze erleichtert das Einschlagen der Stäbe in den Boden. Durch eine Anschlussklemme werden die Tiefenerder ohne Kabelschuh mit der Verbindungsleitung (Runddraht 8 bis 10 mm2 oder Kabel 16 bis 50 mm2) verbunden. Sie stellt die sichere Verbindung zwischen der Erdungsanlage und der Haupterdungsschiene (HES) der Elektroinstallation her. Um die normativen Anforderungen zu erfüllen, sind für Gebäude mit einer Fundamentfläche bis 200 m2 zwei Sets erforderlich. Die Installation kann mit minimalem Eingriff in die bestehenden Außenanlagen erfolgen. Lediglich zwei kleine Grabungsstellen und Wanddurchführungen sind notwendig.
