Für Entwicklungsingenieure in der Haus- und Gebäudeautomation ist die Wahl des richtigen Schaltkontaktmaterials von entscheidender Bedeutung. Eine Vergoldung bietet dabei zahlreiche Vorteile, die sich direkt auf die Signalstabilität, Korrosionsbeständigkeit und langfristige Zuverlässigkeit auswirken. Während Zinn- oder Silberbeschichtungen für kostengünstige Verbrauchergeräte oft ausreichen, gewährleisten vergoldete taktile Schalter Präzision, Langlebigkeit und konsistente Signalintegrität. Dies ist in Anwendungen wichtig, die hohe Systemverfügbarkeit und Sicherheit erfordern.
Warum Vergoldung in modernen Gebäudesystemen wichtig ist
Jeder taktile Schalter funktioniert durch einen kurzzeitigen Metall-auf-Metall-Kontakt. Im Laufe der Zeit können Umwelteinflüsse – wie Feuchtigkeit, Schadstoffe oder Chemikalien in der Luft – Oxidschichten bilden, die den Kontaktwiderstand erhöhen oder zu unregelmäßiger Schaltung führen. Das Beschichtungsmaterial bestimmt, wie widerstandsfähig die Kontakte gegenüber diesen Einflüssen sind:
Zinn ist kostengünstig, oxidiert jedoch schnell, insbesondere unter feuchten Bedingungen. Das führt zu steigendem Widerstand und unzuverlässiger Betätigung.
Silber bietet eine hervorragende Leitfähigkeit, läuft jedoch in Gegenwart von Schwefel an und bildet dann isolierende Sulfide, die schwache Stromsignale stören.
Gold hingegen ist chemisch inert – es oxidiert nicht und läuft nicht an. So behält der Schalter während der gesamten Lebensdauer einen gleichbleibend niedrigen Kontaktwiderstand.
Für intelligente Gebäude- und Messsysteme, die mit niedrigen Signalströmen betrieben werden und lange Lebensdauer erfordern, gewährleisten vergoldete Kontakte hohen Schutz und Verlässlichkeit. Die Vergoldung bietet damit den größten Nutzen in Gebäudeautomation und Steuerungssystemen, wo Umgebungseinflüsse, lange Betriebszyklen und niedrige Betriebsströme zusammenkommen.
Technische Vorteile vergoldeter Kontakte
Zu den Vorteilen vergoldeter Kontakte gehören:
1. Stabiles elektrisches Verhalten in Schwachstromkreisen: In modernen IoT-basierten Steuerungssystemen können die Schaltströme unter 10 mA liegen. Unter diesen Bedingungen wirken Oxidschichten auf Nichtedelmetallen als Isolatoren und verursachen Kontaktwiderstand oder Rauschen. Vergoldung verhindert die Bildung dieser Schichten und gewährleistet eine saubere, wiederholbare Signalübertragung über den gesamten Produktlebenszyklus hinweg.
2. Geringeres Kontaktprellen und Rauschen: Mechanisches Kontaktprellen kann zu instabilen Signalen und Fehlauslösungen führen. Die glatte, gleichmäßige Oberfläche von Gold minimiert Unebenheiten, die zum Prellen beitragen. Dies ermöglicht schnellere, saubere Übergänge und ein einfacheres Schaltungsdesign, da keine Entprellschaltungen oder Softwarefilter mehr erforderlich sind.
3. Beständigkeit gegen Temperatur und Umgebung: Produkte für die Haus- und Gebäudeautomation können großen Temperaturschwankungen ausgesetzt sein, von unbeheizten Zählerschränken bis hin zu sonnenbeschienenen Außengehäusen. Die Beständigkeit von Gold gegen thermische Ausdehnung und Kontraktion behält die Kontaktausrichtung und mechanische Integrität auch bei wiederholten Temperaturwechseln.
4. Resistenz gegen Reibkorrosion und Metallwhisker: In Umgebungen mit starken Vibrationen – wie bei wandmontierten HLK-Steuerungen oder industriellen Verbrauchszählern – können winzige Kontaktbewegungen bei herkömmlichen Materialien zu Reibkorrosion führen. Die gleitfähige, oxidationsfreie Oberfläche von Gold verhindert diese Verschleißerscheinung. Außerdem wird das Risiko von Metallwhiskern beseitigt, die sich bei anderen Beschichtungsarten bilden und mit der Zeit Kurzschlüsse verursachen können.
Geringere Gesamtkosten
Die Vergoldung verursacht im Vergleich zu Zinn oder Silber zwar geringfügig höhere Kosten, bietet jedoch einen erheblichen Mehrwert in Anwendungen, in denen Ausfallkosten hoch sind oder der Wartungszugang schwierig ist. Bei intelligenten Stromzählern beispielsweise erfordert jeder Austausch einen Vor-Ort-Einsatz und eine Neukalibrierung. Dies kostet weitaus mehr als der Schalter selbst. Ebenso können Ausfallzeiten in Gebäudeautomationssystemen die Funktionen von Heizungs-, Lüftungs- und Klimaanlagen oder Sicherheitssystemen beeinträchtigen und damit den Komfort oder die Sicherheit der Nutzer senken.
Durch die frühzeitige Spezifizierung vergoldeter taktiler Schalter im Konstruktionsstadium können Ingenieure:
Ausfälle im Feld aufgrund von Korrosion oder Oxidation vermeiden.
Die Signalzuverlässigkeit in Mikrocontroller- und Sensorschaltungen sicherstellen.
Ein gleichbleibendes taktiles Gefühl und eine konstante Betätigungskraft über Millionen von Zyklen hinweg gewährleisten.
Die Wartungskosten über die gesamte Lebensdauer des Produkts reduzieren.
Konstrukteure können zudem die Schichtung – typischerweise eine Goldschicht über einer Nickelsperrschicht – individuell anpassen, um Kupferdiffusion zu verhindern und eine gleichmäßige Beschichtungsdicke zu gewährleisten.
Anwendungsbereiche für vergoldete Schalter
Häufige Einsatzbereiche sind:
1. Intelligente Strom-, Gas- und Wasserzähler: Zähler werden in der Regel im Freien oder an halbgeschützten Standorten installiert. Dort können Feuchtigkeit, Temperaturschwankungen und Luftschadstoffe Standardmaterialien beeinträchtigen. Im Inneren der Gehäuse werden taktile Schalter für Konfigurations-, Kalibrierungs- und Wartungsschnittstellen verwendet.

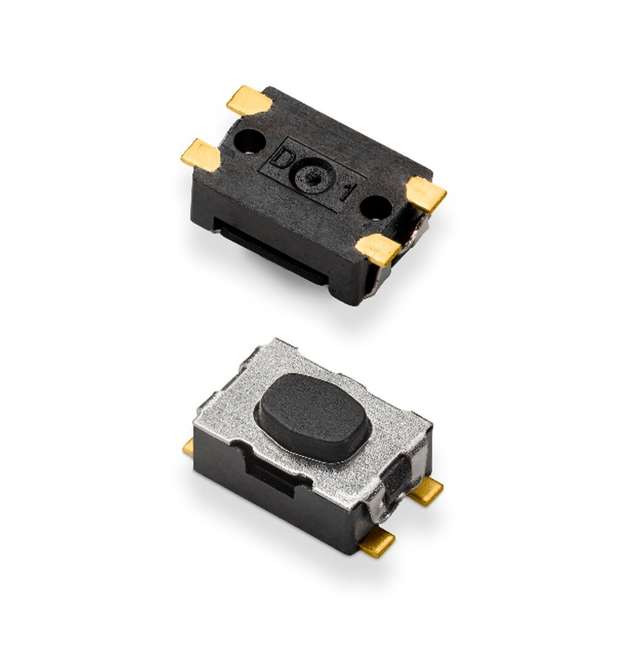

Vergoldete Kontakte gewährleisten über Jahrzehnte hinweg eine stabile elektrische Leistung und widerstehen Korrosion, welche die Kalibrierung beeinträchtigen oder die Kommunikation unterbrechen könnte. Beispielsweise bietet der taktile Schalter KMR623NG ULC LFG von C&K mit vergoldeten Kontakten und einer versiegelten Bauweise der Schutzklasse IP67 die Kombination aus Zuverlässigkeit und langer Lebensdauer, die Messsysteme im Versorgungsbereich erfordern.
2. Geräte für Zugangskontrolle und Sicherheit: Von intelligenten Schlössern und Tastenfeldern bis hin zu Ausweislesern und Alarmsystemen – Elektronik für die Zugangskontrolle wird unter wechselnden Temperatur- und Feuchtigkeitsbedingungen betrieben, oft in der Nähe von Türen oder Außenwänden. Die Vergoldung sorgt dafür, dass die Signalwege sauber und störungsfrei bleiben, selbst nach jahrelanger Einwirkung von Feuchtigkeit und Verunreinigungen.

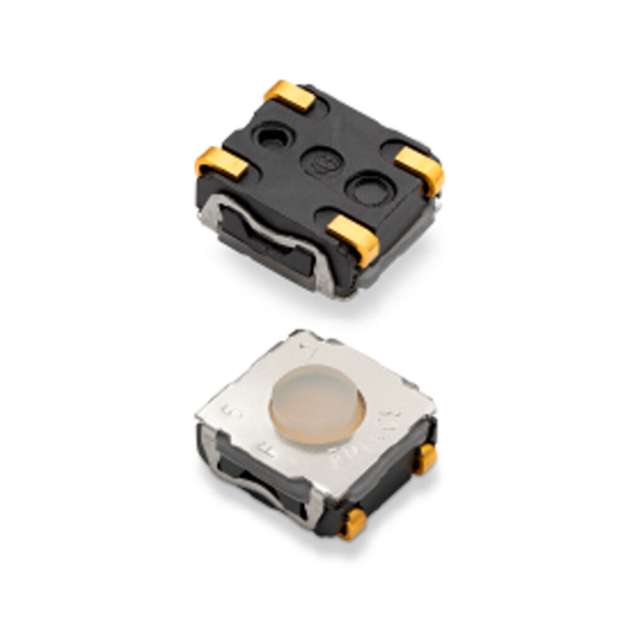

Der Schalter KSC223J LFG behält bei mehr als einer Million Schaltzyklen mit vergoldeten Kontakten, einer kompakten Bauform und robuster mechanischer Belastbarkeit eine stabile Betätigungskraft und hohen Widerstand bei. Damit eignet er sich für Tastaturen, Sicherheitsterminals und Schnittstellen zur Gebäudesteuerung, die jederzeit einwandfrei funktionieren müssen.

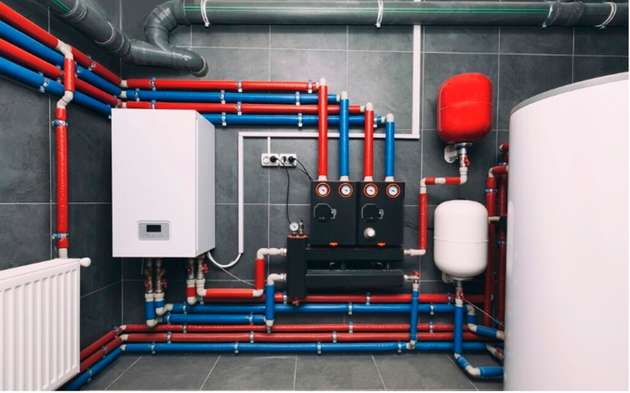

3. Intelligente HLK- und Umgebungssteuerungen: Thermostate, Luftqualitätsmonitore und Beleuchtungssteuerungen werden zunehmend an Gebäudemanagementsysteme angebunden. Diese Geräte sind bei ihren Benutzeroberflächen und Sensorschaltungen oft auf Schaltvorgänge im Mikroamperebereich angewiesen. Die oxidfreie Oberfläche von Gold gewährleistet eine gleichbleibende Leitfähigkeit selbst bei sehr geringen Strömen. Sie verhindert somit Fehlauslösungen und unregelmäßige Messwerte, die bei oxidierten oder angelaufenen Kontakten auftreten können.
Praxisbeispiel: Vergoldung bei Geräten für hohe Temperaturen
Ein konkretes Beispiel verdeutlicht, wie Vergoldung messbare Vorteile hinsichtlich Leistung und Zuverlässigkeit bieten kann – selbst in kostenbewussten Produktsegmenten. Ein Hersteller von Steuermodulen für Haushaltsherde hatte bei erhöhten Betriebstemperaturen Probleme mit der Zuverlässigkeit der Schalter, da die Kontakte oxidierten oder sich zersetzten. Daher wechselte das Ingenieurteam zu einer Lösung mit vergoldeten taktilen Schaltern. Diese behielten auch bei wiederholten Hochtemperaturzyklen eine stabile Leitfähigkeit und ein taktiles Feedback bei.
Das Ergebnis: verbesserte Betriebssicherheit, weniger Garantieansprüche und längere Produktlebensdauer. Dieser Fall zeigt, dass unter bestimmten Bedingungen – insbesondere bei Einwirkung von Hitze, Feuchtigkeit oder langen Betriebszyklen – vergoldete Schalter über den gesamten Lebenszyklus des Produkts hinweg die kostengünstigste Wahl sein können.
Kosten, Leistung und Anforderungen abwägen
Zwar ist eine Vergoldung nicht bei jedem Produkt gerechtfertigt, doch wird sie unverzichtbar, wenn Zuverlässigkeit, Umweltbeständigkeit oder ein langer Lebenszyklus erforderlich sind. Ingenieure sollten Folgendes prüfen:
Stromstärke: Für Schaltungen mit geringer Stromstärke (<100 mA) empfiehlt sich eine Vergoldung.
Betriebsumgebung: Hohe Luftfeuchtigkeit, extreme Temperaturen oder die Einwirkung von Schadstoffen sprechen für eine Vergoldung.
Erwartete Lebensdauer: Langlebige Messgeräte oder Zugangskontrollsysteme mit minimalem Wartungsaufwand rechtfertigen den Aufpreis.
Haptik und Konsistenz: Die glatten Kontaktflächen von Gold gewährleisten die von Anwendern erwartete präzise Betätigungsreaktion.
Schalterfamilien wie KMR623NG ULC LFG (abgedichtet, extrem niedriger Strom) und KSC223J LFG (kompakt, lange Lebensdauer) von C&K bieten flexible Lösungen für Ingenieure, die Leistung und Kostenbeschränkungen in Einklang bringen möchten. Gleichzeitig gewährleisten sie kompatible Einbaumaße über mehrere Produktplattformen hinweg.
Langfristig zuverlässig
Moderne Haus- und Gebäudeautomation erfordert intelligente, vernetzte und energieeffiziente Systeme. Dabei werden die Geräte zu einem integralen Bestandteil kritischer Infrastrukturen, von der Überwachung des Energieverbrauchs über Zugangskontrollen bis zur Komfort-Automatisierung. Entsprechend wird die langfristige Zuverlässigkeit der Schalter zu einer grundlegenden Anforderung an die Konstruktion.
Vergoldete taktile Schalter erfüllen diese Anforderungen, indem sie elektrische Präzision mit mechanischer Belastbarkeit kombinieren. Ihre Beständigkeit gegen Oxidation, Korrosion und Verschleiß führt direkt zu reduzierten Ausfallzeiten, weniger Serviceeinsätzen und einer erhöhten Produktzuverlässigkeit über Jahre hinweg. Für Ingenieure, die Smart Meter der nächsten Generation, HLK-Regler oder Gebäudemanagement-Schnittstellen entwickeln, stellt Gold sicher, dass die Verbindung zwischen Nutzer und System vom ersten bis zum millionsten Tastendruck einwandfrei bleibt.
