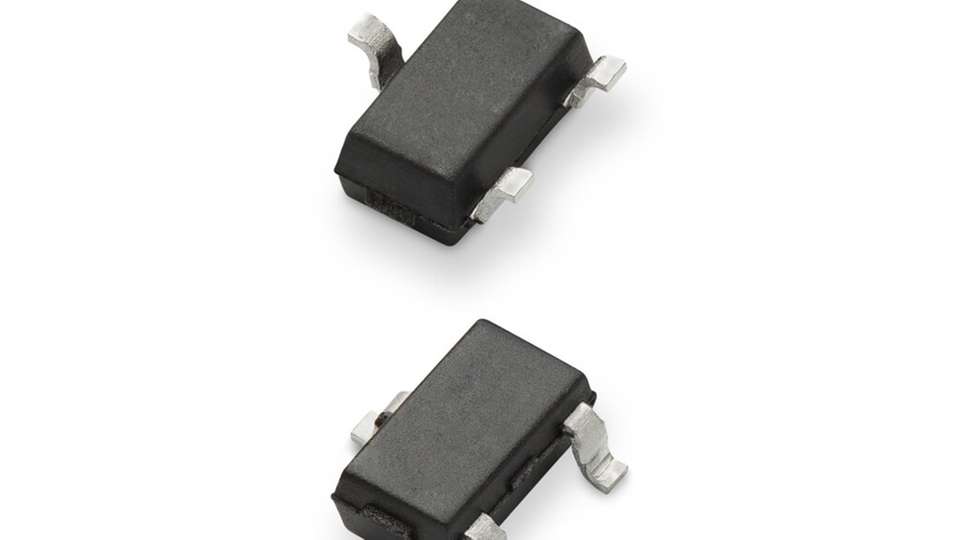

Der TX00AS314TRA kombiniert ein präszises TMR-Sensorelement (Tunnel-Magnetwiderstand, TMR) mit einer CMOS-Signalverarbeitungsschaltung, einschließlich eines integrierten Spannungsgenerators, rauscharmen Verstärkers, eines Komparators und eines Schmitt-Triggers. Dadurch ist ein präzises Schalten, eine hohe Störfestigkeit sowie eine sehr gute thermische Stabilität gewährleistet.
Das Bauteil verfügt über eine Magnetfeldabtastung entlang der X-Achse (in der Sensorebene), wordurch sich Magnetfelder parallel zur Sensoroberfläche erfassen lassen. Das erhöht die Flexibilität bei mechanischem Design. Typischerweise beträgt der Versorgungsstrom lediglich 1,5 µA und unterstützt gleichzeitig eine Hochgeschwindigkeitserfassung von bis zu 1 kHz. Dies ermöglicht eine zuverlässige Erfassung in dynamischen, ständig aktiven Systemen.
Im Gegensatz zu herkömmlichen Hall-Sensoren arbeitet der TX00AS314TRA omnipolar und reagiert damit sowohl auf Nord- als auch auf Südpole eines Magneten. Das vereinfacht die Ausrichtung des Magneten, reduziert mechanische Einschränkungen und beschleunigt die Systementwicklung. Präzise Schalt- und Rückschaltschwellen (Operate/Release) verbunden mit integrierter Hysterese gewährleisten ein sauberes, prellfreies Schalten selbst in Umgebungen mit elektrischen Störungen.
„Der TX00AS314TRA stellt einen wesentlichen Fortschritt in der Effizienz der magnetischen Sensorik dar“, sagt Julius Venckus, Sensors Global Products Manager bei Littelfuse. „Durch die Kombination aus omnipolarer Erfassung und dem extrem niedrigen Stromverbrauch von 1,5 µA können Ingenieure kleinere und langlebigere Systeme entwickeln und gleichzeitig mechanische und elektrische Herausforderungen in der Konstruktion einfacher angehen.“
Wichtige Merkmale und Vorteile:
Sehr niedriger Stromverbrauch (typ. 1,5 µA) zur Verlängerung der Batterielaufzeit in Always-on-Systemen
Hohe Empfindlichkeit (~14 Gauß) für zuverlässige Detektion mit kleinen Magneten
Omnipolare Erfassung vereinfacht das Design und reduziert Anforderungen an die Magnetausrichtung
Schnelle Reaktion (bis 1 kHz) unterstützt die dynamische und rotierende Erfassung
Integrierte Signalaufbereitung und Hysterese zur Verbesserung der Störfestigkeit und Schaltstabilität
Märkte und Anwendungen
Der TX00AS314TRA ist für Anwendungen ausgelegt, die einen geringen Stromverbrauch, hohe Zuverlässigkeit und kompakte Bauformen erfordern, darunter:
Gebäude- und Hausautomation (Intelligente Zähler mit Manipulationserkennung, Positions- und Grenzwertüberwachung)
Industrieautomation (Näherungssensoren)
Unterhaltungselektronik (Haushaltsgeräte, Elektrowerkzeuge, batteriebetriebene IoT- und Wearable-Geräte)
Versorgungsunternehmen (Gas-, Wasser- und Wärmemessung)
Durch die präzise magnetische Erfassung bei minimalem Stromverbrauch unterstützt das Bauteil Ingenieure dabei, kleine, intelligente und langlebige Produkte zu entwickeln. Zugleich sinkt der Wartungsaufwand reduziert und die Systemzuverlässigkeit wird verbessert.
Die TX00AS314TRA TMR-Schalter sind im Röhren- oder Band- und Rollenformat verfügbar. Muster sind über autorisierte Littelfuse-Vertriebspartner weltweit erhältlich.
