Von der Idee zur Serie

Wie kundenspezifische Steckverbinder Produkte wettbewerbsfähiger machen

Wenn Standard-Katalogware an ihre Grenzen stößt, ermöglicht ein strukturierter Design-In-Prozess die passgenaue Entwicklung und Integration anwendungsspezifischer Steckverbinder direkt in die Gesamtkonstruktion des Kundenprodukts.

Bild: Suyin; iStock, Ukususha
30.06.2026

Steigende Leistungsanforderungen, knapper Bauraum und hohe Regulatorik treiben viele Elektronikentwicklungen an die Grenzen des Machbaren. Standardkomponenten decken die vielfältige Gesamtheit der Anforderungen oft nicht mehr ab. Gefragt sind Verbindungslösungen, die exakt auf Anwendung, Umgebung und Prozesskette zugeschnitten sind – von der ersten Idee über Simulation und Prototyping bis zur freigegebenen Serie. Der Schlüssel dazu sind strukturierte Design-In-Prozesse, die Technik, Wirtschaftlichkeit und Time-to-Market zusammenführen, ohne Kompromisse bei Qualität und Zuverlässigkeit einzugehen.

Eine gute Design-In-Prozedur verzahnt technische Anforderungen (elektrische Parameter, EMV, Mechanik, Dichtung) früh mit Fertigungs- und Qualitätskriterien und sichert zugleich Kosten- und Terminziele ab. Doch was bedeutet „Design-In-Prozess“ konkret?

„Unter einem Design-In-Prozess versteht man das gezielte Hineinkonstruieren einer Komponente – etwa eines Steckverbinders – in die Gesamtkonstruktion des Kundenprodukts“, erläutert Tibor Kovacs, Managing Director bei Suyin, Spezialist für Entwicklung und Fertigung anwendungsspezifischer Steckverbinderlösungen. Er fügt hinzu: „Während Standardkomponenten meist nur angepasst werden, entsteht beim Design-In ein Bauteil, das von Beginn an auf die spezifische Anwendung hin entwickelt wird. Das betrifft Geometrie, Material, elektrische Eigenschaften, Verriegelungsmechanismen und Montageaspekte gleichermaßen.“ So lassen sich Funktionen, Zuverlässigkeit und Wirtschaftlichkeit optimal aufeinander abstimmen. Ein gutes Design-In-Vorgehen ist daher kein rein technischer Schritt, sondern ein partnerschaftlicher Entwicklungsprozess zwischen Hersteller und Kunde – von der Idee über das Prototyping bis zur Serienintegration.

Bereits in der Konzeptphase werden dafür unter anderem Einbauraum, Materialien, Kontaktgeometrien, Toleranzen, Prüfpfade und Freigabestufen definiert. So entstehen belastbare Entwürfe, die sich zügig in Prototypen, Werkzeug-Pilotstufen und schließlich die Serie überführen lassen, und das mit klaren Verantwortlichkeiten und transparenten Meilensteinen für alle Beteiligten.

Warum individuelle Steckverbinder?

„Standard ist hervorragend, aber nur solange der Standard zum Problem passt. Doch sobald besondere Anforderungen an Geometrie, EMV, höhere Ströme oder Spannungen und gegebenenfalls spezielle Dichtigkeitsanforderungen zum Teil kombiniert ins Spiel kommen, braucht es einen kundenspezifischen Ansatz“, sagt Kovacs. „Ziel muss es sein, die physikalischen Grenzen nicht nur zu erkennen, sondern sie im Sinne der Anwendung zu verschieben – technisch, wirtschaftlich und logistisch.“ Individuelle Steckverbinder entstehen dort, wo Katalogware die geforderten Parameter nur teilweise erfüllt, zusätzliche Funktionen nicht abdeckt oder die Verarbeitung im Kundenprozess unverhältnismäßig aufwendig wäre. Hinzu kommen strategische Aspekte wie Total Cost of Ownership und Versorgungssicherheit über lange Produktlebenszyklen: Wer Variantenvielfalt reduziert, Montage vereinfacht und Lieferketten stabil plant, erzielt messbare Vorteile.

Der Design-In-Prozess – strukturiert in drei Phasen

Im Kern gliedert sich der Weg zur Serienlösung in drei konsistente Phasen:

  • 1) Front-End-Ideenfindung und Konzepterstellung

  • 2) Technische und kaufmännische Machbarkeitsprüfung

  • 3) Produktentwicklung bis zur Serienfreigabe

Der Einstieg erfolgt typischerweise als Request for Solution (RFS) mit einer Problemstellung oder als Request for Quotation (RFQ) mit konkreter Lösungsvorstellung. Auf Basis erster Skizzen, 2D-/3D-Entwürfe und – falls erforderlich – funktionsnaher Prototypen wird ein initialer Designvorschlag erstellt. Prototypen dienen dann zum Beispiel zur Validierung von Maßhaltigkeit, Kontaktkräften, Toleranzkonzepten, Luft- und Kriechstrecken, Verriegelungsmechanismen und in Folge in die Materialauswahl. „In dieser frühen Phase legen TFC (Technical Feasibility Confirmation) und DFM-Analysen (Design for Manufacture) die Grundlage für die spätere Fertigung. Und zwar so, dass Qualität, Kosten und Termine zusammenpassen“, erklärt Kovacs.

Nach gemeinsamem Design-Freeze startet die erweiterte Produkt-Qualitätsplanung nach jeweiligem Industriestandard, noch bevor der Werkzeugbau beginnt. Erste Teile aus dem Serienwerkzeug nennt man FOT- oder auch C0-Muster, an denen geprüft wird, wie nah die Werkzeuge an der Produktionsreife sind. Im besten Fall entspricht der „erste Schuss“ zu 100 Prozent den Serienanforderungen, was aber nicht die Erwartungshaltung sein darf. Kovacs sagt: „Oft kommt der Kunde auch noch mit Änderungswünschen, die wir in einer nächsten Iteration zügig umsetzen. Für die Serienfreigabe legen wir dem Kunden Serienmuster und die Validierungsdokumente mit den Testergebnissen aus unserem hausinternen, aber unabhängigen ISO-17025-zertifizierten Prüflabor vor, immer entsprechend der Industrienorm und den Anforderungen des Kunden. Wichtiger Bestandteil ist vor allem die lückenlose Dokumentation von Spezifikation über Prüfpläne bis zur Traceability. Transparenz ist die Basis für Vertrauen und beschleunigt Freigaben.“

Mit Serienstart beginnt schließlich die Nachbetreuung: Change-Requests, Normupdates, Feldrückmeldungen und End-of-Life-Planung (inklusive Bevorratung von Werkzeugen für mögliche Nachlieferungen) werden proaktiv begleitet.

Werkzeuge und Methoden: CAD, Simulation, Rapid Prototyping

Moderne Entwicklungswerkzeuge verkürzen Entwicklungsphasen und senken Fehlerrisiken. CAD-Modelle bilden Geometrie und Toleranzen präzise ab, einschließlich der Wechselwirkung zwischen Kontakt, Isolierkörper und Gegenstecker. FEM-Simulationen prognostizieren Kontaktkräfte, thermisches Verhalten unter Last sowie das Materialverhalten; andere Simulationen zeigen wiederum mögliche Risiken in der Produktion auf, wie zum Beispiel die Mold-Flow-Analysis für die Spritzgussqualität.

„Simulation ersetzt zwar Tests nicht, aber sie macht Prototypen zielgenauer“, betont Kovacs. Rapid Prototyping sowie früh eingesetzte Werkzeug-Pilotstufen ermöglichen greifbare Muster oft innerhalb weniger Wochen. So lassen sich Ergonomie, Steckkräfte, Codierungen und Abdichtungskonzepte iterativ verbessern, bevor Serienstahl geschnitten wird.

Wirtschaftlichkeit auch bei kleineren und mittleren Serien

Kundenspezifisch bedeutet nicht zwangsläufig Großserie. Abhängig vom erwarteten Jahresbedarf, wie etwa 50.000 Stück für kleinere Serien oder 250.000 Stück für mittlere Serienvolumen wird die Fertigung jeweils wirtschaftlich optimal geplant. „Nicht jede Lösung braucht sofort eine Vollautomatisierung“, sagt Kovacs. Um Linienkapazitäten wirtschaftlich optimal auszulegen, werden die Losgrößen für die Serienlieferungen mit dem Kunden vor der Planung der Produktionslinie abgestimmt.

Fertigung kann – wo sinnvoll – bei Suyin in Quartalsclustern erfolgen. Je nach Komplexität kommen dabei halb- oder vollautomatisierte Assemblierstationen, Robotik oder selektive Handarbeitsplätze zum Einsatz. Entscheidend ist der Mehrwert: Wenn die kundenspezifische Komponente das Endprodukt erst möglich macht oder die TCO klar verbessert, rechnet sich der Ansatz, selbst bei moderaten Volumina.

Technische Herausforderungen systematisch adressieren

Je nach Anwendung stehen sehr unterschiedliche Zielgrößen im Vordergrund: hohe Stromtragfähigkeit und EMV-Robustheit auf engem Raum, Vibration und Schock, hohe Steckzyklen oder besondere Umweltbeständigkeit. „Bei uns sehen wir oft physikalisch durchaus widersprüchliche Anforderungen: maximale Packungsdichte trotz hoher Anforderungen an die Isolationsfestigkeit, hohe Kontaktrückhaltekräfte bei dünnwandigem Gehäuse oder Wasserdichtigkeit bei sehr niedrigen Steckkräften. Genau dann aber wird es herausfordernd und spannend“, sagt Kovacs.

Maßnahmen reichen dann zum Beispiel von geschickter Kontaktgeometrie über Schirmungs- und Erdungskonzepte bis zu CTI-optimierten Kunststoffen, Insert Molding für dünnwandige Stabilität, integrierte Dichtungskonzepte für höhere IP-Stufen, und Poka-Yoke-Kodierungen für Fehlstecksicherheit. Wo notwendig, sichern Hermetisierungen die Langzeitzuverlässigkeit und sekundäre Verriegelungen die Verbindungssicherheit.

Zusammenarbeit auf Augenhöhe – Information schlägt Iterationsschleife

Design-In lebt von Transparenz und Nähe. Regelmäßige Update-Meetings, gemeinsame Projektpläne und Vor-Ort-Workshops für kritische Meilensteine halten alle Beteiligten synchron. Besonders wertvoll ist Feedback aus realitätsnahen Musterprüfungen beim Kunden: Nur so werden Einflussgrößen sichtbar, die unter Laborbedingungen verborgen bleiben. „Erreichbarkeit, schnelle Reaktion und präzise Information sind kein ‚Nice-to-have‘, sondern Erfolgsfaktoren“, unterstreicht Kovacs. „In unserem Fall lautet das Leitmotiv ‚make it possible‘ – und das beginnt mit dem ernsthaften Verstehen der Anwendung beim Kunden, nicht mit einem Produktkatalog.“

Praxisbeispiel: Bahnindustrie – vom Erstkontakt zur Serie in drei Monaten

Ein Entwicklungsprojekt aus der Bahnindustrie verdeutlicht den Nutzen solch strukturierter Design-In-Arbeit. Die Aufgabe: Ein steckbares Zusatzmodul sollte in verwinkelten Einbauräumen schnell tauschbar sein und trotz Vibration dauerhaft sicher kontaktieren. Kataloglösungen scheiterten an Geometrie und Kontaktsicherheit.

Bereits zwei Tage nach der Anfrage fand ein Online-Workshop statt, in dem bestehende Lösungsbausteine gezeigt und Varianten diskutiert wurden. Kurz darauf legten das Unternehmen und der Kunde Einbauraum, Steckwinkel und Verriegelung vor Ort gemeinsam fest; Simulationen auf Basis der Vibrationsparameter führten zum Konzept mit zwei Federkontaktpunkten je Kontakt.

Die ersten 300 Prototypen entstanden direkt auf harten Stanz- und Spritzgusswerkzeugen, die später in die Serienwerkzeuge überführt wurden; Toleranzen und Passungen entsprachen bereits mit dem ersten FOT-Muster den Anforderungen. Nach erfolgreichen Anwendungstests war das Produkt innerhalb von drei Monaten bereit für die Serie.

Qualität, Freigabe und Langzeitverfügbarkeit

Je nach Zielbranche werden Anforderungen aus unterschiedlichen Normenwerken berücksichtigt; darüber hinaus erfolgen Prüfungen nach kundenspezifischen Plänen und Standards. In die Serienfreigabe fließen alle relevanten Parameter ein.

„Aber mindestens so wichtig wie der Serienstart ist die Planbarkeit danach“, betont Kovacs. Dazu gehören kontrollierte Änderungen, Dokumentation aller relevanten Parameter und – falls gewünscht – das Vorhalten von Werkzeugen nach der Produkteinstellung durch den Kunden, um Nachlieferungen über viele Jahre zu sichern. So ist die Versorgung des Kunden bis zuletzt gesichert, ohne befürchten zu müssen, dass ein Kataloganbieter die gewählte Baureihe irgendwann abkündigt.

TCO im Blick: Funktionen bündeln, Prozesse vereinfachen

Ein großer Hebel für die Wirtschaftlichkeit liegt zudem in der Funktionsintegration: So reduzieren beispielsweise mehrere in einem Steckverbinder integrierte Schnittstellen den Bedarf an Bauraum und vereinfachen Montage, Abdichtung, aber auch Logistikaufwand. Ein weiteres Beispiel: Kombinierte Signal-/Leistungsschnittstellen oder in das Gehäuse integrierte EMV-Bauteile senken Teilezahl und Fehlerquellen. Ebenso zahlt eine logistik- und produktionsgerechte Verpackung auf die Effizienz beim Kunden ein.

„Die besten elektrischen Werte nützen wenig, wenn der Einbau stockt. Deshalb denken wir das Produkt und die Kundenprozesse immer zusammen“, sagt Kovacs. Ergebnis sind robuste, ergonomische Lösungen, die in der Praxis Zeit sparen und die Ausfallquote senken.

Ausblick: Modularisierung, Nachhaltigkeit, Geschwindigkeit

Trends wie steigende Packungsdichte, bidirektionale Energiewege mit Condition Monitoring, oder integrierte Funktionen erhöhen die Komplexität bei gleichzeitig kürzeren Entwicklungszyklen. Ressourcenschonende Designs, Materialeffizienz und Recyclingfähigkeit gewinnen ebenfalls massiv an Gewicht. „Nachhaltigkeit bedeutet für uns kein bloßes Add on“, so Kovacs. „Wer durch intelligente Lösungen Material, Gewicht und Verpackungsvolumen reduziert, und im besten Fall sogar die Anzahl von notwendigen Komponenten wie Kabel und weiterer Stecker direkt minimiert, verbessert nicht nur die Ökobilanz, sondern auch die Wirtschaftlichkeit.“ Modular gedachte Schnittstellenkonzepte ermöglichen zudem Plattformstrategien, die spätere Derivate beschleunigen.

Fazit: Design-In schafft den Unterschied

Kundenspezifische Steckverbinder entstehen dort, wo Standards an Grenzen stoßen – und wo Technik, Ergonomie, EMV und Prozesskette zusammengedacht werden müssen. Strukturierte Design-In-Prozesse führen von der Idee über Simulation, Prototyping und Qualifizierung in eine verlässliche Serie, inklusive geplanter Änderungen und gesicherter Versorgung. Wer dabei konsequent auf Funktionsintegration, Fertigungsgerechtigkeit und transparente Zusammenarbeit mit spezialisierten Partnern setzt, senkt TCO, erhöht die Zuverlässigkeit sowie die Umweltverträglichkeit und beschleunigt die Time-to-Market. Genauso werden aus steigenden Anforderungen wachsende Wettbewerbsvorteile.

Bildergalerie

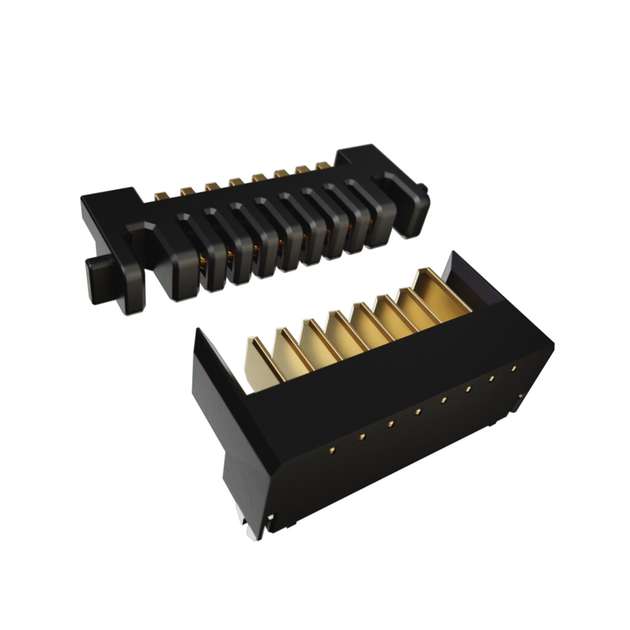

  • Messerkontakt-Steckverbindersystem: Ursprünglich für Akkus in Laptops entwickelt, wird dieser bewährte Steckverbindertyp von SUYIN heute auch für viele andere Anwendungen kundenspezifisch angepasst, die flexible Steckwinkel, hohe Robustheit und zuverlässige Kontakte selbst unter Vibration und Schock erfordern. Beispiele sind Anpassungen bei Kontaktanzahl, -größe, Material und Beschichtung sowie gemischte Bestückungen für hybride Signal-/Power-Anwendungen, auch mit voreilendem Kontakt. Kontaktabstände und zusätzliche Zwischenwände für erhöhte Kriechstrecken sowie die Leiterplattenanschlussseite werden ebenfalls flexibel nach Kundenbedarf ausgelegt.

    Messerkontakt-Steckverbindersystem: Ursprünglich für Akkus in Laptops entwickelt, wird dieser bewährte Steckverbindertyp von SUYIN heute auch für viele andere Anwendungen kundenspezifisch angepasst, die flexible Steckwinkel, hohe Robustheit und zuverlässige Kontakte selbst unter Vibration und Schock erfordern. Beispiele sind Anpassungen bei Kontaktanzahl, -größe, Material und Beschichtung sowie gemischte Bestückungen für hybride Signal-/Power-Anwendungen, auch mit voreilendem Kontakt. Kontaktabstände und zusätzliche Zwischenwände für erhöhte Kriechstrecken sowie die Leiterplattenanschlussseite werden ebenfalls flexibel nach Kundenbedarf ausgelegt.

    Bild: Suyin

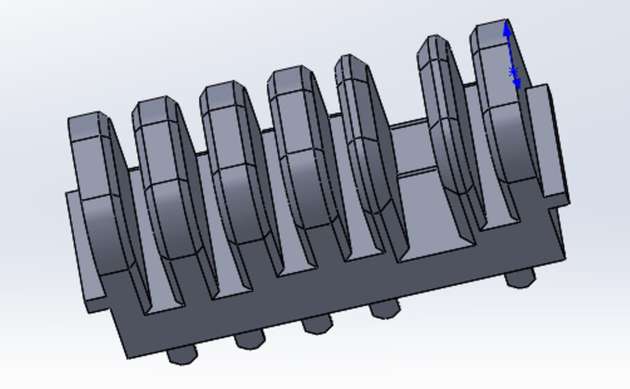

  • Das 3D-CAD-Modell zeigt den maßgeschneiderten Entwurf eines Steckverbinders für ein Zusatzmodul in der Bahnindustrie, das trotz starker Vibrationen und minimalem Bauraum eine dauerhaft sichere Kontaktierung gewährleisten muss.

    Das 3D-CAD-Modell zeigt den maßgeschneiderten Entwurf eines Steckverbinders für ein Zusatzmodul in der Bahnindustrie, das trotz starker Vibrationen und minimalem Bauraum eine dauerhaft sichere Kontaktierung gewährleisten muss.

    Bild: Suyin

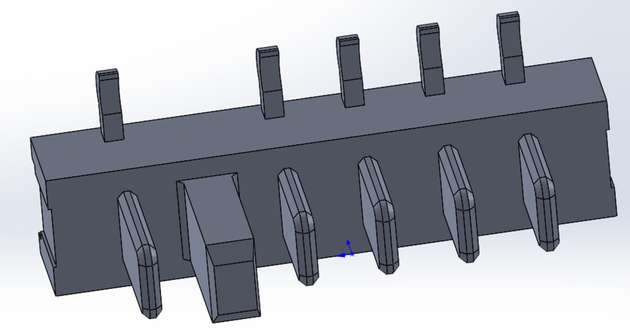

  • Fehlstecksicher auch unter schwierigsten Montagebedingungen: Die CAD-Konstruktion des passenden Steckerteils zeigt die integrierte mechanische Kodierungsnase (Poka-Yoke), die ein verpoltes Anschließen im verwinkelten Einbauraum des Schienenfahrzeugs zuverlässig verhindert.

    Fehlstecksicher auch unter schwierigsten Montagebedingungen: Die CAD-Konstruktion des passenden Steckerteils zeigt die integrierte mechanische Kodierungsnase (Poka-Yoke), die ein verpoltes Anschließen im verwinkelten Einbauraum des Schienenfahrzeugs zuverlässig verhindert.

    Bild: Suyin

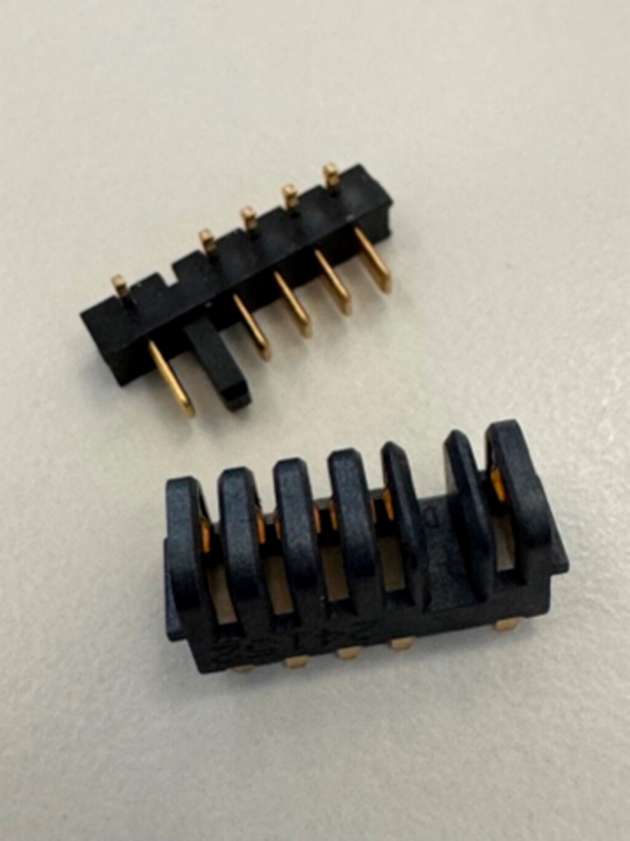

  • Vom digitalen Konzept zum greifbaren Bauteil: Maßgeschneiderte Bahntechnik-Steckverbinder mit vergoldeten Doppelkontaktpunkten für höchste Vibrationsbeständigkeit im Schienenverkehr.

    Vom digitalen Konzept zum greifbaren Bauteil: Maßgeschneiderte Bahntechnik-Steckverbinder mit vergoldeten Doppelkontaktpunkten für höchste Vibrationsbeständigkeit im Schienenverkehr.

    Bild: Suyin
