Automotive-Anwendungen Neue TVS-Dioden für zuverlässigen Überspannungsschutz im Fahrzeug

Littelfuse Inc.

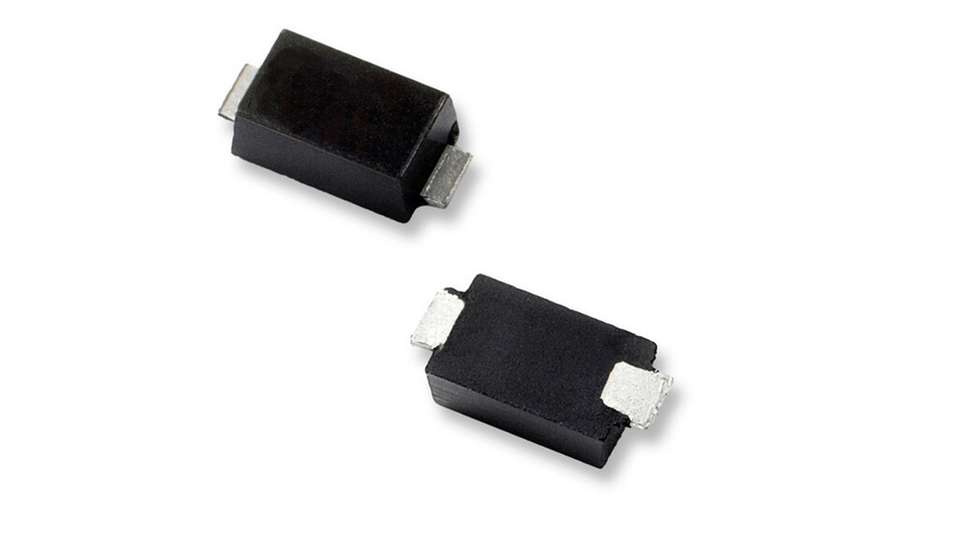

Die SZSMF6L-TVS-Dioden von Littelfuse bieten 600 W Überspannungsschutz in kompakter Bauform für moderne Automotive-Anwendungen.

Bild: Littelfuse
09.09.2025

Littelfuse erweitert sein Automotive-Portfolio um die neue SZSMF6L-Serie von TVS-Dioden. Die 600-W-Bauteile schützen sensible Systeme, wie beispielsweise das Batteriemanagement, den Inverter oder das On-Board-Ladegerät, zuverlässig vor Spannungsspitzen und elektrostatischer Entladung. Dank ihrer kompakten Bauform, hohen Temperaturbeständigkeit und AEC-Q101-Zertifizierung eignen sie sich besonders für moderne Elektrofahrzeuge und Designs mit Platzbedarf.

Sponsored Content

Littelfuse, ein industrielles Technologieunternehmen, das sich für eine nachhaltige, vernetzte und sichere Welt einsetzt, bringt mit der SZSMF6L-Serie neue unidirektionale und bidirektionale TVS-Dioden auf den Markt. Diese 600-W-Automotive-Bauteile bieten robusten Schutz gegen hochenergetische Überspannung. Sie sind in einem kompakten SOD-123FL-Gehäuse für die Oberflächenmontage erhältlich und eignen sich für platzbeschränkte Designs von Kraft- und Elektrofahrzeugen.

Basierend auf dem Erfolg der im Jahr 2023 eingeführten 400-W-Serie SZSMF4L bietet die 600-W-Serie SZSMF6L eine um 50 Prozent höhere Spitzenbelastung bei gleichbleibend kompakter Bauweise. Der verbesserte Überspannungsschutz und die Klemmleistung tragen zum Schutz kritischer Fahrzeugsysteme bei, die durch Schaltvorgänge, Lastabwürfe oder elektrostatische Entladungen Spannungsspitzen ausgesetzt sind.

„Die SZSMF6L-Serie erfüllt die steigenden Anforderungen von Entwicklern für Elektrofahrzeug- und Automobilsysteme, die einen besseren Transientenschutz benötigen, ohne dabei auf Platz auf der Leiterplatte opfern zu müssen“, erklärt Charlie Cai, Director Product Marketing SBU bei Littelfuse. „Angesichts des Übergangs zu zonaler Architektur und der anhaltenden Miniaturisierung bietet diese 600-W-Lösung Ingenieuren eine robustere und thermisch zuverlässigere Alternative zu SZSMF4L für Umgebungen mit hoher Belastung.“

Hauptmerkmale und Vorteile

  • 600 W Spitzenimpulsleistung (10/1000 µs) in einem kleinen SOD-123FL-Gehäuse

  • Arbeitsbereich für Spitzensperrspannung: unidirektional 5-75 V, bidirektional 10-75 V

  • Schnelle Reaktionszeit von unter 1 ns minimiert das Risikofenster für transiente Ereignisse

  • Planares Chipdesign sorgt für geringen Leckstrom und konsistente Klemmleistung

  • Hohe Betriebstemperatur von bis zu 175 °C für raue Automobilumgebungen

  • AEC-Q101-zertifiziert und PPAP-fähig, unterstützt Änderungskontrolle nach Automobilstandard

  • >16 kV ESD-Bewertung (HBM Klasse 3) zum Schutz empfindlicher Schnittstellen und Sensoren

Anwendung

Die SZSMF6L-Serie ist ausgelegt für hochzuverlässigen Überspannungsschutz bei:

  • Antriebssträngen und Invertern von Elektrofahrzeugen

  • Batterie-Management-Systemen (BMS)

  • On-Board-Ladegeräten (OBC)

  • Stromverteilungseinheiten (PDU)

  • Karosserie-Steuergeräten

  • Domänen- und Zonensteuerungen

  • Fahrzeugbeleuchtungssystemen

Die SZSMF6L‑TVS‑Dioden ermöglichen effizientere, kompaktere und robuste Designs, die den steigenden elektrischen Anforderungen moderner Fahrzeuge gerecht werden. Ihre Gehäuse-Kompatibilität bietet nahtlose Upgrade‑Möglichkeiten von der SZSMF4L‑Serie, wenn eine höhere Leistungsfähigkeit erforderlich ist.

Verfügbarkeit

Die SMD-TVS-Dioden der SZSMF6L-Serie sind im Band- und Rollenformat in Mengen von 5.000 Stück erhältlich. Muster sind über autorisierte Littlefuse-Vertriebspartner weltweit verfügbar. Eine Liste der Littlefuse-Händler ist hier zu finden.
