Absturz verhindern Zimmer erweitert Klemm- und Bremselemente-Serie RBPS

Zimmer Group

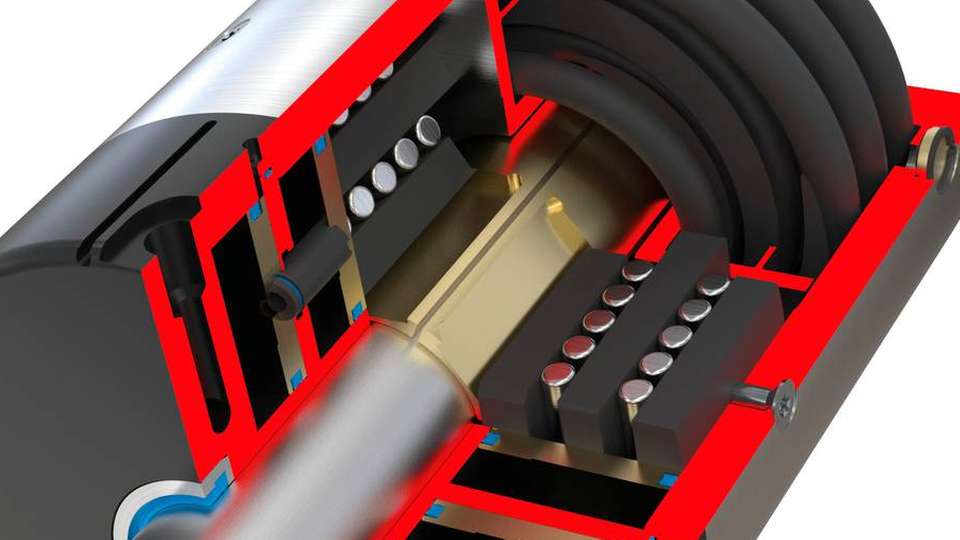

Innenleben der Klemm- und Bremselemente-Serie RBPS-A mit integrierter Sensornut.

Bild: Zimmer
09.11.2018

Mit der Klemm- und Bremselemente-Serie RBPS-A erweitert Zimmer seine Baureihe RBPS um ein neues Feature. Eine Sensornut ermöglicht nun eine einfache und kostengünstige Nachrüstung mit den Zimmer-eigenen Magnetfeldsensoren inklusive Zweipunktsensor ohne zusätzliche Störkontur.

Sponsored Content

Der Magnetfeldsensor wird in der Abfragenut bauraumneutral versenkt. Die Sensorleitung kann gemeinsam mit der Pneumatikleitung abgeführt werden, was den Montageaufwand erheblich reduzieren soll. Über den Zweipunktsensor sind beide Kolbenstellungen abfragbar.

Fast spielfreie Positionierung

Die Baureihe RBPS ist für den Einsatz an Rundführungsschienen konzipiert. Sie wird hauptsächlich in Portalen eingesetzt, beispielsweise, um den Absturz von Werkzeugen und Greifvorrichtungen zu verhindern, falls es zu einem Antriebsausfall, einem Bremsversagen, dem Riss eines Riemens oder dem Bruch einer Achse kommen sollte.

Das Zimmer-Element soll nahezu spielfrei positionieren. Nach dem Bremsen beziehungsweise Klemmen kann in beide Richtungen weitergearbeitet werden, ohne dass zuerst eine Rückstellbewegung erforderlich ist. Die RBPS-A erweitern durch die optionale Abfrage von geöffnetem/geschlossenem Zustand die Einsatzmöglichkeiten der Sicherheits-Klemmelemente. Außerdem verkürzen sie laut Hersteller die Taktzeiten der Anwendung deutlich.

Weitere Baugrößen

Reichte bislang der Baugrößenbereich des Vorgängermodells RBPS bis zu Wellendurchmessern von 45 mm, sind mit der RBPS-A-Serie drei neue Größen für Rundwellen mit Durchmessern von 50, 55 und 60 mm verfügbar. Die Baugrößen weisen einen einheitlichen Außendurchmesser auf und erreichen durch Doppelkolben und Kraftübertragung über das bewährte Keilgetriebe Haltekräfte von 52 kN.
