Es gibt Maschinenkomponenten und -konstruktionen, bei denen Leitungen für die Energie- und Signalzuführung zu Schaltern und Sensoren einfach hinderlich sind. Das gilt zum Beispiel für die Detektion von Werkstücken oder Werkzeugen an drehbaren Robotergreifern oder für die Positionsüberwachung von Bauteilen auf Rundtischen. Hier müssten – bei kabelgebundener Kommunikation – Schleifringe oder andere verschleißbehaftete Energieführungen zum Einsatz kommen.
Funk als Alternative zum Kabel

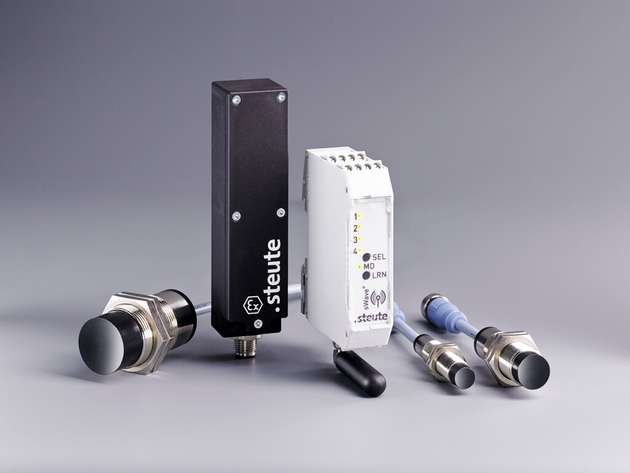

In diesen – und vielen anderen – Fällen bietet sich der Einsatz von Alternativen zu kabelgebundenen Sensoren an. Eben solche (Funk-)Sensoren gehören zum Programm des steute-Geschäftsbereichs Controltec. Sie werden über ein separates Modul – an das auch mehrere Sensoren angeschlossen werden können – mit Batteriestrom versorgt, und das Modul übernimmt auch die bidirektionale und kabellose Kommunikation mit der Empfangseinheit. Die eigens für diese Anwendungen entwickelte sWave-Funktechnologie ist in verschiedenen Frequenzen (868, 915, 917 und 922 MHz) verfügbar und damit in vielen Ländern einsetzbar.
Die kontinuierliche Energieversorgung über eine Lithium-Batterie erlaubt die Nutzung von Zusatzfunktionen wie zum Beispiel die Überwachung des Schaltgerätes per Statussignal und das Management der Signalübertragung bei möglichen Interferenzen durch die LBT („Listen before talk“)-Technologie.
Beispiel: Positionsüberwachung an drehbarem Robotergreifer

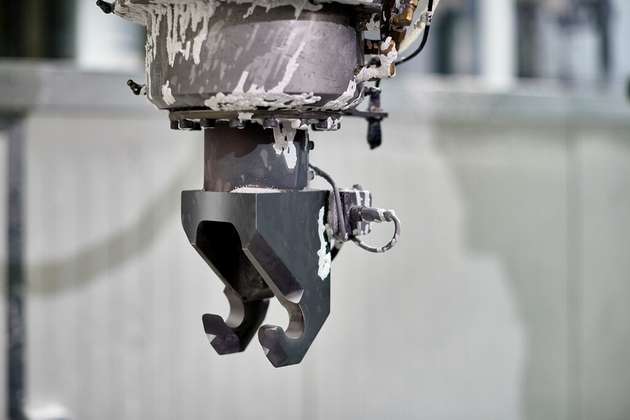

Den konkreten Nutzen eines Funksensors in automatisierten Anlagen zeigt der um 360o drehbare Robotergreifer in einer Gießerei. Nachdem er ein Gehänge mit einer Gusstraube gegriffen hat, muss dieses Gehänge mit dem Greifer verbolzt werden, weil es in einem Tauchbecken dreidimensional bewegt wird. Dabei kam es vor, dass der Bolzen des Greifers nicht in das Gehänge einfuhr, was die Anlage nicht detektieren konnte. Die Folge Die Gusstraube pendelte und konnte beschädigt werden oder mit Anlagenkomponenten kollidieren.
Abhilfe schaffte hier ein Funk-Induktivsensor von steute. Er detektiert, ob der Bolzen in das Rohr eingefahren ist und sendet das entsprechende Signal per Funk an die Anlagensteuerung. Dabei kann der Anwender weiterhin auf Leitungen bis zum Greiferkopf verzichten. Diese Lösung bewährt sich so gut, dass die Gießerei sukzessive weitere Roboter mit Funk-Induktivsensoren der Baureihe RF IS ausrüstet.
Neue Generation von Funk-Induktivsensoren
Eben diese Baureihe hat steute in den vergangenen Monaten einer grundlegenden Überarbeitung unterzogen und wird das Ergebnis erstmals auf der SPS 2025 vorstellen. Zwei Ziele standen im Fokus des Re-Designs. Das erste: Die zylinderförmigen Sensoren in den Durchmessern M 8, M 12, M 18 und M 30 eignen sich jetzt auch für den bündigen Einbau. Das war bisher nicht möglich, weil Induktivsensoren mit fest eingestelltem Schaltpunkt in einem solchen Fall das umgebende metallische Material erfassen und entsprechend schalten. Damit war der Einsatz in einigen Anwendungen bisher nicht möglich – zum Beispiel beim Erfassen von Werkstücken in Werkzeugmaschinen oder Montage- und Handhabungseinheiten.
Digitale Autokalibrierung
Dieser zusätzliche Anwendungsbereich wird jetzt durch das Merkmal der digitalen Autokalibrierung ermöglicht. Das heißt: Die Induktivsensoren sind nicht wie bisher mit einem festen Schaltpunkt ausgestattet, sondern passen den Schaltpunkt automatisch und dynamisch an die jeweiligen Gegebenheiten an. Dazu gehört auch das Unterscheiden zwischen bündigem und nicht bündigem Einbau. Sogar an dynamische Veränderungen wie zum Beispiel zunehmende Verschmutzung kann sich die Sensorik anpassen. Die Sensoren sind somit immer einsatzfähig und schalten nur dann, wenn die Situation bzw. der Bedienerwunsch es erfordert.
Funksensorik mit minimiertem Energieverbrauch
Das zweite Ziel der Optimierung – die Reduzierung des Energieverbrauchs – konnte ebenfalls erreicht werden. Mehrere konstruktive Maßnahmen bewirken, dass die Batterielaufzeit in den Universal-Funkmodulen, die sich für den Anschluss von bis zu vier RF IS FL eignen, jetzt deutlich verlängert ist. Insgesamt konnte der Energie-bedarf im Vergleich zum Vorgängermodell um rund 80 % reduziert werden.
steute wird die neue Funksensor-Baureihe auf der SPS 2025 erstmals vorstellen. Zu den typischen Anwenderbranchen der Serie RF IS FL werden der Werkzeug- und Formenbau gehören sowie die Robotik und die Montage- und Handhabungstech-nik. In beiden Branchen erkennt der Sensor zum Beispiel die Belegung von Werkzeugen mit Werkstücken oder das Vorhandensein bzw. die Position von Metallbauteilen in der automatisierten Montage.
