TDK gibt die Erweiterung der Serien Genesys AC (GAC) und Genesys AC Pro (GAC-Pro) der Marke TDK-Lambda um programmierbare AC-Stromquellen mit 6 kVA und 9 kVA Nennleistung bekannt. Diese ergänzen die kürzlich eingeführten 2-kVA- und 3-kVA-Modelle und erweitern die Test- und Messmöglichkeiten für die aktuelle Genesys-Serie programmierbarer DC-Stromversorgungen von 750 W bis 90 kW. Mit einem 3U hohen Gehäuse bieten die GAC und GAC-Pro eine extrem hohe Leistungsdichte für eine voll ausgestattete Programmierbare AC-Stromquelle.
GAC-Pro-Modelle für anspruchsvolle Prüfaufgaben
Die Genesys-AC-Pro-Modelle (GAC-Pro) ermöglichen den Betrieb im AC-, DC- oder kombinierten AC+DC-Betrieb. Im DC-Betrieb (+/- 500 V) können die Stromversorgungen mit voller Leistung und Stromstärke betrieben werden, wobei erweiterte Funktionen wie Wellenformerzeugung und Oberschwingungsanalyse zum Standard gehören. Das Genesys AC Pro umfasst auch analoge Echtzeit-Steuerungsfunktionen, die für komplexere Testszenarien, einschließlich Hardware-in-the-Loop (HIL), erforderlich sind. Zu den weiteren Anwendungsbereichen des Genesys AC Pro gehören automatisierte Testgeräte, Avionikgeräte, elektrische Energieversorgung von Flugzeugen, Verteidigung (RTCA-, Boeing-, Airbus-Standards), Automotive, E-Mobility und Stromquellentests.
Die Genesys-Serie verfügt über ein fortschrittliches Parallelsystem, das Betriebseigenschaften bietet, die mit denen eines einzelnen Netzteils vergleichbar sind. Die 2-kVA-, 3-kVA-, 6-kVA- und 9-kVA-Modelle können vom Benutzer kombiniert werden, um die Leistung zu erhöhen oder um drei- oder mehrphasige Ausgänge zu liefern.
Standardmäßig sind LAN, USB, RS232, RS485 und analoge Programmierung/Überwachung vorhanden. Die mitgelieferte Remote-GUI-Software ermöglicht dem Benutzer die vollständige Steuerung und Ablaufprogrammierung. Jedes GAC- und GAC-Pro-Modell ist mit einer integrierten WEB-Schnittstelle, USB-Treibern und SCPI-Befehlsunterstützung ausgestattet. Die Genesys-AC-Pro-Modelle enthalten optional vorprogrammierte Prüfstandards für gängige IEC-, Luft- und Raumfahrt- sowie Schiffstests, auf die über die GUI zugegriffen werden kann. Diese Standards reduzieren die Testzeit, die Konsistenz und die Arbeitskosten im Vergleich zu herkömmlichen manuellen Setups drastisch.

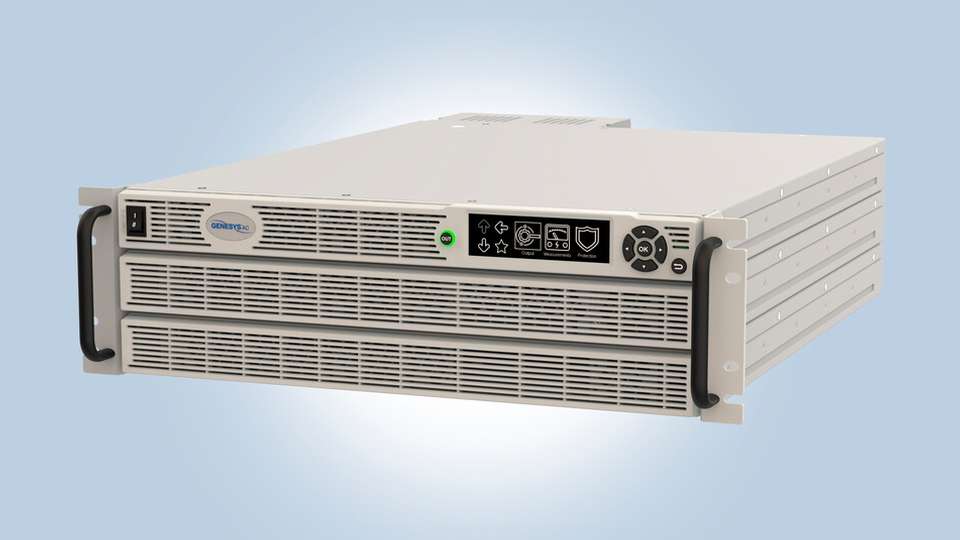

Die Modelle GAC06 und GAC09 sind 423 mm breit, 649,7 mm tief und 132,5 mm hoch (3 U hoch) und wiegen weniger als 25 kg. Die Serie mit fünfjähriger Gewährleistung ist sicherheitszertifiziert nach IEC/EN/UL 61010-1 mit CE- und UKCA-Kennzeichnung gemäß den Richtlinien für Niederspannung, EMV und RoHS. Die Modelle entsprechen auch der IEC/EN 61204-3 für leitungsgebundene und abgestrahlte EMI (Klasse A) und EMV-Störfestigkeit.
Wichtigste Anwendungen
Automatisierte Testgeräte, Avionik (Bordgeräte, elektrische Stromversorgung von Flugzeugen), Verteidigung (RTCA-, Boeing-, Airbus-Normen), On-Board-Ladegeräte für Kraftfahrzeuge, E-Mobilität und Stromquellentests
End-of-Line-Prüfung von Verbraucher- und HandelsProdukten nach globalen Stromnormen
Vorab-Konformitätstests für IEC61000-4-13
Hauptmerkmale und Vorteile
3 U hoch, bietet eine sehr hohe Leistungsdichte für eine voll ausgestattete AC-Quelle
Intuitive, farbige Touchpanel-Bedienoberfläche
LAN, USB, RS232, RS485 und isolierte Analogschnittstellen als Standard
Parallele Master/Slave-Konfiguration für erhöhte Leistung
Geräte können kombiniert werden für eine mehrphasige Konfiguration
Inklusive Remote-GUI-Software, USB- und Labview-Treiber, SCPI-Programmierbarkeit
Avionik- und IEC-Testbibliotheken verfügbar
Fünf Jahre Gewährleistung
