Mit der Weiterentwicklung drahtloser Kommunikationssysteme, der Radartechnik und hochfrequenter elektronischer Anwendungen steigen auch die Anforderungen an die HF-Messtechnik. Höhere Arbeitsfrequenzen, eine hohe spektrale Reinheit sowie die Möglichkeit, mehrere präzise synchronisierte Signale zu erzeugen, spielen bei der Entwicklung und Verifikation moderner elektronischer Systeme eine zunehmend wichtige Rolle. Anwendungen wie die 5G/6G-Forschung, Satellitenkommunikation, Radarsysteme und Mehrantennentechnologien erfordern Signalquellen, die eine große Frequenzabdeckung mit hoher Signalqualität und flexiblen Konfigurationsmöglichkeiten verbinden.
Siglent Technologies erweitert sein Portfolio an Mikrowellen-Signalgeneratoren um zwei Produktneuheiten: den SSG6089A, der die bestehende SSG6000A-Serie auf einen Frequenzbereich bis 67 GHz erweitert, sowie die neue SSG6M80A-Serie, die zwei oder vier phasenkohärente HF-Kanäle mit Frequenzen bis 20 GHz bereitstellt.
SSG6089A – Erweiterung der Signalerzeugung auf 67 GHz
Mit dem neuen SSG6089A erweitert Siglent den Frequenzbereich der etablierten SSG6000A-Serie, die bisher Frequenzen bis 40 GHz abdeckte. Das neue Modell bietet einen Frequenzbereich von 100 kHz bis 67 GHz und richtet sich damit insbesondere an Anwendungen in den oberen Mikrowellen- und Millimeterwellen-Frequenzbändern.
Der SSG6089A bietet eine Frequenzeinstellauflösung von 0,001 Hz und unterstützt die analogen Modulationsarten AM, FM und PM. Frequenz- und Pegel-Sweep-Funktionen, optionale Pulsmodulation sowie die Steuerung externer Leistungsmessköpfe ermöglichen den Einsatz in unterschiedlichen HF-Messanwendungen.
Neben der erweiterten Frequenzabdeckung stehen zusätzliche Optionen für eine erhöhte HF-Ausgangsleistung und ein reduziertes Phasenrauschen zur Verfügung. Mit der optionalen High-Power-Ausstattung lassen sich in ausgewählten Frequenzbereichen Ausgangspegel von bis zu +30 dBm erreichen. Dies kann bei entsprechenden Anwendungen den Einsatz zusätzlicher externer Verstärker reduzieren.
Die optionale Low-Phase-Noise-Ausstattung verbessert die spektrale Reinheit des Ausgangssignals, insbesondere bei Messungen, die empfindlich auf das Phasenrauschen der Signalquelle reagieren. Mit der Option SSG6080A-LPH2 erreicht die Serie ein typisches Phasenrauschen von -149 dBc/Hz bei einer Trägerfrequenz von 1 GHz und einem Frequenzabstand von 10 kHz.
Damit eignet sich der SSG6089A unter anderem für die Charakterisierung von Mikrowellenkomponenten, Empfängertests, die Radarentwicklung sowie Forschungsanwendungen im Bereich zukünftiger drahtloser Kommunikationstechnologien.

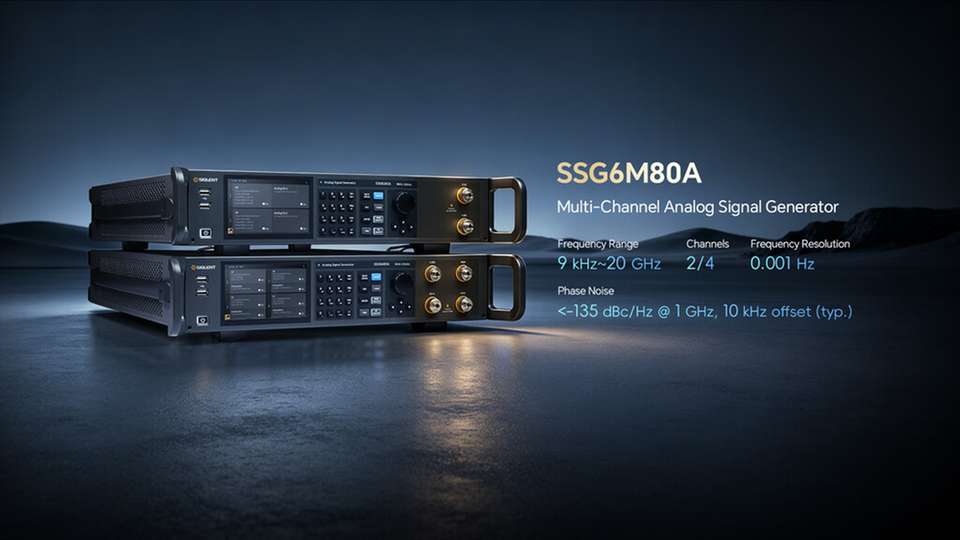

SSG6M80A – Phasenkohärente Mehrkanal-Signalerzeugung bis 20 GHz
Parallel zur Erweiterung der SSG6000A-Serie stellt Siglent mit der SSG6M80A-Serie eine neue Familie von Mehrkanal-Mikrowellen-Signalgeneratoren vor.
Die Serie umfasst Modelle mit zwei oder vier HF-Kanälen und deckt, abhängig von der Geräteausführung, Frequenzbereiche von 9 kHz bis 13,6 GHz beziehungsweise 20 GHz ab. Für jeden Kanal lassen sich Frequenz, Amplitude, Phase und Zeitverzögerung unabhängig einstellen.
Ein wesentliches Merkmal der SSG6M80A-Serie ist die phasenkohärente Architektur. Sie ermöglicht sowohl die Phasenkohärenz zwischen den Kanälen eines einzelnen Gerätes als auch die Synchronisation mehrerer Geräte untereinander. Dadurch können mehrere HF-Signale mit definierten Phasenbeziehungen erzeugt werden. Dies ist insbesondere für Anwendungen wie Phased-Array-Systeme, Beamforming, MIMO-Tests und die Untersuchung mehrkanaliger Empfänger von Bedeutung.
Die Signalgeneratoren bieten eine Frequenzeinstellauflösung von 0,001 Hz, eine Phaseneinstellauflösung von 0,1 Grad sowie ein typisches Phasenrauschen von -135 dBc/Hz bei einer Trägerfrequenz von 1 GHz und einem Frequenzabstand von 10 kHz.
Zu den weiteren Funktionen zählen analoge Frequenz- und Phasenmodulation, optionale Pulsmodulation und Pulssequenzgenerierung. Eine integrierte OCXO-Referenz unterstützt die Frequenzstabilität. Die Steuerung externer Leistungsmessköpfe ermöglicht zudem die Anpassung des Ausgangspegels und die Kompensation von Verlusten im HF-Signalpfad.
Integration in Labor- und automatisierte Testumgebungen
Beide Produktfamilien verfügen über USB- und LAN-Schnittstellen zur Fernsteuerung und Integration in automatisierte Testsysteme. Eine GPIB-Schnittstelle ist optional verfügbar. Für die lokale Bedienung steht jeweils ein 5-Zoll-Touchdisplay zur Verfügung.
Mit dem SSG6089A und der SSG6M80A-Serie adressiert Siglent zwei unterschiedliche Anforderungen moderner HF-Messanwendungen: die Erzeugung von Testsignalen bei zunehmend höheren Frequenzen und die Bereitstellung mehrerer phasenkohärenter Signale innerhalb einer kompakten Geräteplattform.
Die neuen Signalgeneratoren ergänzen das bestehende HF-Messtechnikportfolio von Siglent und sind für Anwendungen in Forschung und Entwicklung, Systemverifikation sowie in der Produktion vorgesehen.
Siglent präsentiert die neuen Geräte auf der Electronica 2026 vom 10. bis 13. November in München, Halle A4, Stand 161.
