Neues von Wago Kontakttechnik Erweiterungen für I/O-Systeme

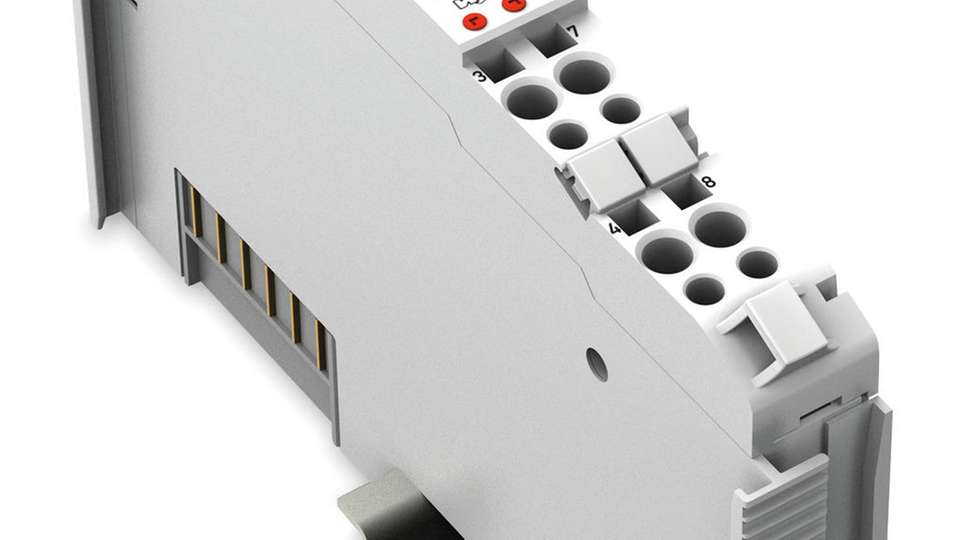

Das neue SMI-Master-Modul (750-1630) für das I/O-SYSTEM 750 von Wago soll den direkten Anschluss elektronischer Antriebe für Jalousien oder Rollläden ermöglichen – ganz ohne Pegelwandler. Neben dem Verdrahtungsaufwand minimiert der Einsatz des neuen SMI-Masters laut Hersteller auch andere Kosten: Da das Modul über eine integrierte Stromversorgung verfügt, ist ein externes Netzteil nicht mehr notwendig. Ein digitaler Ausgang erlaubt außerdem das Ausschalten der Antriebe, wenn sie vorübergehend nicht benötigt werden.

Verschiedene steuerbare Modi

Der SMI-Master (750-1630) ist für SMI-Motoren mit AC 230 V ausgelegt und als Ausführungen 753-1631 für Beschattungen mit sogenannten LoVo-Antrieben (24 V). Bis zu 16 Antriebe lassen sich pro Modul anschließen. Darüber hinaus bietet der SMI-Master zahlreiche hilfreiche Funktionen für den Anwender: Beispielsweise ermöglicht die Autoreplace-Funktion dem Gebäudebetreiber, einen defekten Motor auszutauschen – ohne eine Änderung an der Konfiguration vornehmen zu müssen. Im Offline-Betrieb lassen sich Moduleinstellungen, Konfigurationen und Adressierungen ohne Verbindung zur Steuerung vornehmen. Und mit dem Easy-Modus ist eine Behangsteuerung ohne aufwändige SPS-Programmierung möglich.

Für eine deutlich erleichterte Planung und Inbetriebnahme von SMI-Netzwerken bietet Wago außerdem einen neuen SMI-Konfigurator: Mit der Software lassen sich die SMI-Antriebe adressieren und das Importieren und Exportieren aller projektierten Antriebe beschleunigen.

M-Bus-Master: Direkter Anschluss von Energie- und Verbrauchszählern

Mit dem neuen M-Bus-Master (753-649) zur Verbrauchsdatenerfassung lassen sich jeweils bis zu 40 M-Bus-Geräte direkt ans I/O-System anschließen – ohne externe Gateways und Pegelwandler. Für das optimale Aussteuern eines Gebäudes privater oder gewerblicher Nutzer soll die intelligente Energieerfassung die Basis sein. Gemäß Hersteller soll das I/O-SYSTEM 750 mit dem neuen M-Bus-Master die passende Lösung für die Übertragung der Energie- und Verbrauchsdaten im Bereich der Gebäudeautomation sein. Mit dem neuen Master-Modul können M-Bus-Geräte direkt (ohne externe Gateways oder Pegelwandler) an das I/O-System angeschlossen werden. Eine zusätzliche Verkabelung entfällt.

Hohe Übertragungsgeschwindigkeiten

Das auf einem Master-Slave-Verfahren basierendes M-Bus-System soll sich als Linien-, Stern- und als Baumtopologie betreiben lassen. Die Rolle des Masters übernimmt ein Wago-Controller mit dem M-Bus-Modul, der via 2-Draht-Bus mit den Busteilnehmern kommuniziert. Pro Modul lassen sich jeweils bis zu 40 Slaves anschließen. Der M-Bus überträgt die Daten mit Geschwindigkeiten von 300 bis 9600 Bit/s. Als M-Bus-Verkabelung lässt sich etwa ein normales Telefonkabel vom Typ J-Y(St)Y N x 2 x 0,8 mm verwenden.
