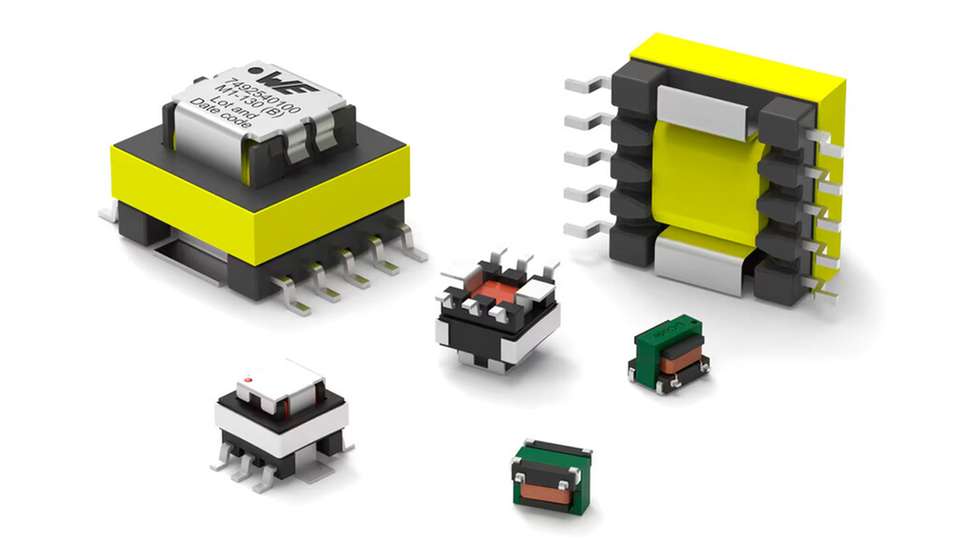

Würth Elektronik hat sein kostenloses Design-Tool RedExpert um den Current Sense Transformer Selector erweitert. Mithilfe dieses Tools können Entwicklerinnen und Entwickler anhand von Parametern die für ihre Anwendung geeigneten Strommesswandler (Current Sense Transformer) aus dem Portfolio des Herstellers elektronischer und elektromechanischer Bauelemente auswählen.
Strommesswandler zur Messung von Wechselstrom bieten Vorteile gegenüber anderen Strommesslösungen: galvanische Isolierung, geringe Verlustleistung, hohe Störfestigkeit gegen Signalrauschen und eine einfache Schaltung. Die Auswahl des passenden Stromsensors kann je nach Anwendung eine Herausforderung sein. Mit dem Current Sense Transformer Selector bietet Würth Elektronik ein Design-Tool.
Virtualisierte Bauteilsuche für Strommesswandler
Nach Eingabe der Parameter Strom, Frequenz, Signaltyp und gewünschter maximaler Fehlerrate findet der Selector alle verfügbaren Optionen in der Produktdatenbank von Würth Elektronik, die diesen Kriterien entsprechen. Das Tool liefert eine Liste der Bauteile mit den entsprechenden Parametern und simuliert den Temperaturanstieg sowie den Fehler über Frequenz und Strom. Darüber hinaus erlaubt das Tool den direkten Vergleich verschiedener Optionen in einer Simulationsansicht und stellt für das ausgewählte Bauteil eine Übersichtsseite mit sämtlichen relevanten Informationen bereit. Diese auf Messreihen basierenden Simulationen ersparen Entwicklerinnen und Entwicklern eigene Tests für die Auswahl von CST.
Der Auswahlprozess ohne den RedExpert Current Sense Transformer Selector sieht wie folgt aus: Zunächst muss ein Strommesswandler mit einer passenden ET-Konstante ausgewählt werden, damit dieser auch unter ungünstigen Bedingungen, also bei niedrigen Frequenzen und hohen Strömen, nicht in die Sättigung gerät. Zudem ist darauf zu achten, dass der CST bei maximalem Strom nicht überhitzt. Schließlich müssen bei der Auswahl des Bauteils auch die für die jeweilige Anwendung erforderlichen Fehlereigenschaften berücksichtigt werden. Da Datenblätter von Strommesswandlern nicht alle anwendungsrelevanten Parameter abdecken können, ist es häufig notwendig, mehrere Bauteile zu testen, um die beste Wahl zu treffen.
Typische Anwendungen von Strommesswandlern sind Wechselstrommessungen, getaktete Stromversorgungen, Überlasterkennung, Lastabwurf-/Abschalt-Erkennung, Metering, Lastmessung und Hochfrequenz-Stromerfassung.
