Neue Positionsschalter-Generation Vielfältige Einsatzmöglichkeiten dank Baukastenprinzip

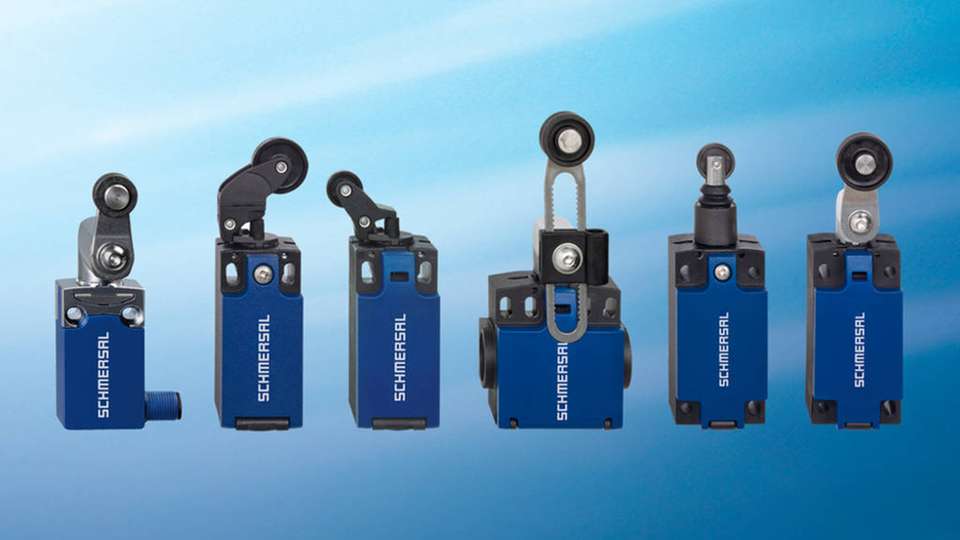

Die Positionsschalter der Produktfamilie PS sind durch den modularen Aufbau vielfältig kombinierbar.

Bild: K.A. Schmersal GmbH & Co. KG
21.07.2017

Die Schmersal Gruppe bringt eine neue Generation von Positionsschaltern auf den Markt. Sie sind als Komplettgerät und modularer Baukasten erhältlich.

Positionsschalter der Bauart 1 gemäß ISO 14119 dienen der Positionserfassung und Überwachung von beweglichen Teilen an Maschinen und Anlagen sowie von seitlich verschiebbaren oder drehbaren Schutzeinrichtungen. Die neuen Baureihen eignen sich laut Hersteller für einen breiten Anwendungsbereich über alle Einzeldisziplinen des Maschinen- und Anlagenbaus – sowohl für die Automation und für Sicherheitsanwendungen als auch für die Aufzugtechnik. Die Schutzarten IP66 beziehungsweise IP67 sollen die Voraussetzungen für den Einsatz der Positionsschalter auch unter ungünstigen Umgebungsbedingungen schaffen.

Weniger Varianten – mehr Flexibilität

Der modulare Aufbau der Baureihe PS mit durchgängig einsetzbaren Komponenten über alle Baureihen reduziert die Variantenvielfalt, verringert den Aufwand für die Lagerhaltung und erhöht die Verfügbarkeit, so der Hersteller. Alle in dem Baukastensystem verfügbaren Positionsschalter der Baureihen PS116, PS2xx und PS3xx können sowohl als Komplettschalter mit Betätigungselement als auch als Basisschalter ausgewählt werden. Der Basisschalter kann je nach Anwendungsfall mit dem notwendigen Betätigungselement kombiniert werden, welches aus einer Vielzahl von möglichen Versionen ausgewählt werden kann. So soll eine größtmögliche Flexibilität in der Anwendung erzielt und gleichzeitig die Variantenvielfalt bei den Schaltern reduziert werden.

Alle Betätigungselemente sind in 45-Grad-Schritten drehbar, sodass eine Anpassung an die vorgegebene Anfahrrichtung jederzeit möglich ist. Zudem soll sich durch die 45 Grad gedrehten Anschlussklemmen ein vereinfachter Anschluss mit erheblich reduzierten Montagezeiten ergeben. Schaltelemente mit bis zu drei Kontakten wollen ein redundantes Abschalten mit zusätzlichem Meldekontakt gewährleisten.
