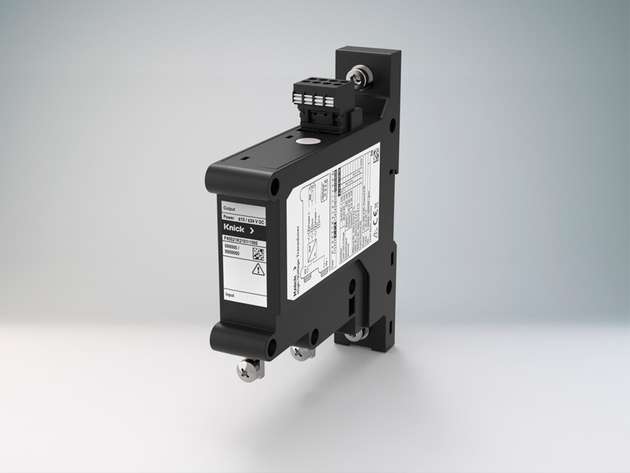

Ob Elektromobilität oder Energiespeicher – gefragt ist die funktional sichere Messung hoher Gleichspannungen und die Anbindung an sicherheitsgerichtete Steuerungen. Zu diesem Zweck hat Knick den Hochspannungs-Messumformer P45000 realisiert. Dieser lässt sich in zahlreichen industriellen Anwendungen einsetzen, wie etwa im Prüfstandbau für Batteriespeichersysteme und elektrische Fahrzeugsysteme sowie in Prozessen der Wasserstoffherstellung. Der Messumformer liefert ausgangsseitig 4...20 mA für den Anschluss an Industriesteuerungen.
Ausgelegt für raue Einsatzbedingungen und funktionale Sicherheit
Der kompakte und robuste P45000 verkraftet hohe Einsatztemperaturen und Vibrationen und ist daher für raue Betriebsumgebungen geeignet. Als funktional sicherer Hochspannungs-Messumformer ist er zertifiziert für den Einsatz in SIL-2-Systemen, redundant in SIL-3-Systemen. Dies ermöglicht die Erkennung gefährlich hoher Spannungen sowie die funktional sichere Abschaltung von Anlagen im Störungsfall.
Der P45000 ist für Messungen hoher Gleichspannungen bis 3.900 V DC und Wechselspannungen bis 4.500 V ACpeak mit einer Typprüfspannung von bis zu 20 kV AC ausgelegt. Der Messumformer bietet Schutz bis zu einer Bemessungsisolationsspannung von 4.800 V AC/DC.
Platzsparend liegend, stehend und gestapelt montierbar
Durch sein Gehäusekonzept kann die P45000-Serie sehr platzsparend liegend, stehend, gestapelt oder angereiht auf 35-mm-Tragschienen montiert werden. Optionale Trennwände zwischen den Messumformern verlängern die Luftstrecken zwischen benachbarten Anschlüssen und vermeiden Fehler bei der Montage der Ringkabelschuhe. Ist Platz besonders knapp, bietet Knick den P45000 mit werksseitig fest vergossenen Leitungen am Hochspannungseingang an, sodass Luft- und Kriechstrecken entfallen.
Die für Knick typische präzise Spezifikation und Dokumentation macht es Entwicklern und Planern leicht, die Eignung für die jeweilige Anwendung vorab zu prüfen und die Trennverstärker zu integrieren. Dank seiner hohen Fertigungstiefe bietet Knick auch beim P45000 eine zuverlässige Lieferfähigkeit zu wirtschaftlichen Konditionen.
