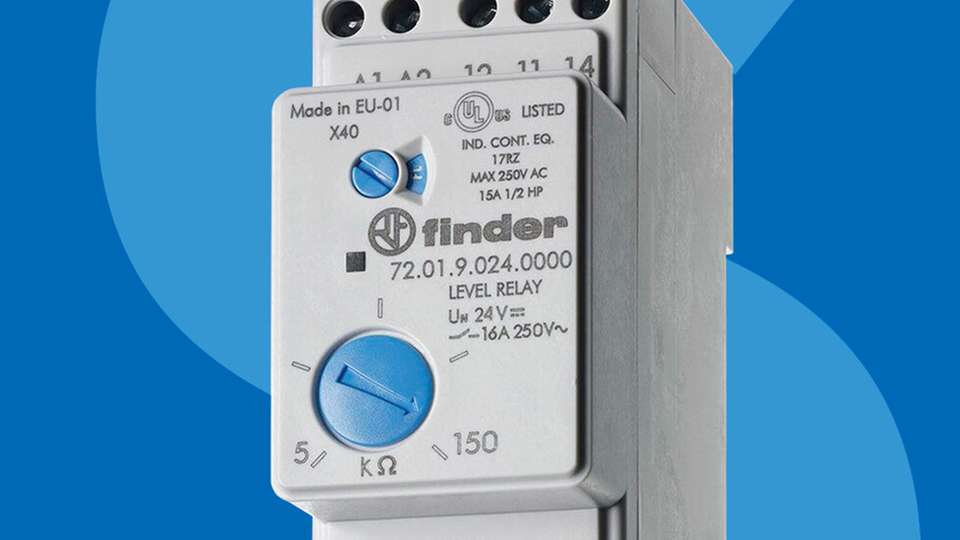

Die Empfindlichkeit von Finders 72.01-Relais ist einstellbar von 5 bis 150 kΩ. Bei einem Leitwert von > 2 μS ist die 150-kΩ-Einstellung anzuwenden; bei bis zu 2 μS wird eine 450-kΩ-Ausführung vom Hersteller angeboten. Möglich ist auch die Ausstattung mit einem Kontakt für kleine Lasten bis zu 5 V / 1 mA. Darüber hinaus verfügt das Produkt über eine wählbare Eingriffsverzögerung von 0,5 oder 7 s sowie über einen frontseitigen Drehschalter wählbare Befüll- beziehungsweise Abpumpfunktion.
Erhältlich ist das Niveaurelais in den Varianten für 240 VAC oder 24 VDC Nennspannung oder für eine 400-VAC-Betriebsspannung. Laut Finder beträgt der maximale Schaltstrom 16 A, der maximale Einschaltstrom wird mit 30 A angegeben.
Abmessungen und Temperaturbereiche
Das Relais hat einen Wechselkontakt sowie eine LED-Statusanzeige. Die Isolationsspannung zwischen Spannungsversorgung und Kontakten, Spannungsversorgung und Sonden, Kontakten und Sonden beträgt 6 kV (1,2/50 μs).
Mit Abmessungen von 84 mm x 35 mm x 35,6 mm sind die Überwachungsrelais für die Montage auf einer 35-mm-Tragschiene (EN60715) konzipiert. Der Anschluss erfolgt über Schraubklemmen. Die Leitungslänge zwischen Sonde und Überwachungsrelais darf 200 m nicht überschreiten.
Umgebungstemperaturen von -20 bis 60 °C können die Typen 72.01 standhalten. Die elektrische Lebensdauer liegt bei 100.000 Schaltspielen. Das Relais entspricht der Schutzart IP20, erfüllt die Zulassungen nach CE, UK CA, EAC und cULus und ist RoHs-konform.
