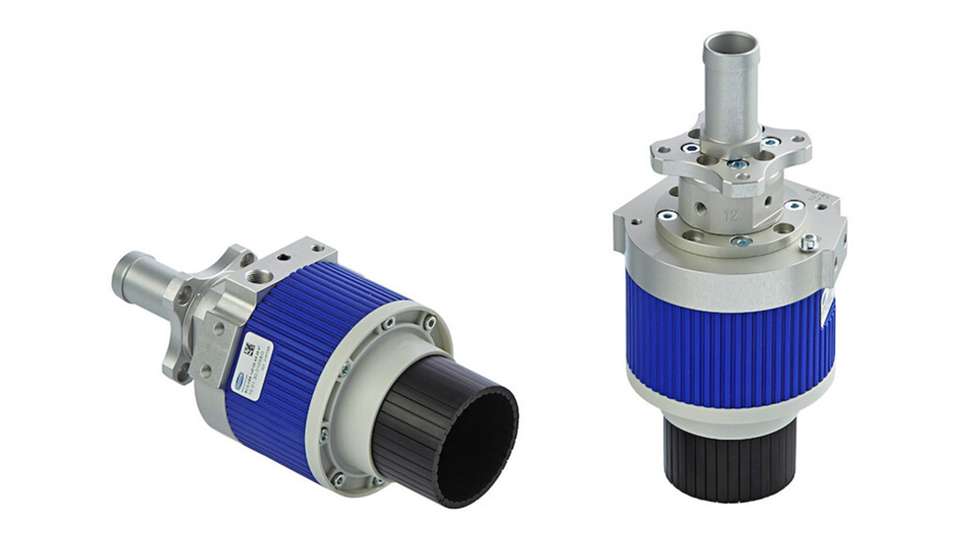

Elektronikbauteile sind vielfältig, empfindlich und damit anspruchsvoll in der Handhabung. Die Strömungsgreifer SCG-HSS meistern die Aufgabe zuverlässig, denn der variable Stiftvorhang dichtet stark strukturierte Oberflächen wie bestückte Leiterplatten sehr gut ab.
Damit garantiert er eine hohe Saugleistung bei gleichzeitig niedrigem Druckluftverbrauch. Durch den minimalen Oberflächendruck greift das System auch empfindliche Werkstücke, ohne diese zu beschädigen. Der extrem hohe Volumenstrom des Greifers sorgt für die prozesssichere Handhabung von Bauteilen mit Öffnungen und geringem Belegungsgrad.
Selbstständige Anpassung an unterschiedliche Geometrien
Der Strömungsgreifer passt sich außerdem selbstständig an unterschiedliche Geometrien an. Die ESD-konforme Ausführung schützt sensible Bauteile vor unkontrollierter elektrostatischer Entladung. Der leichte SCG-HSS eignet sich vor allem für kleine Werkstücke, arbeitet aber auch mit mehreren Greifern im Verbund und bewegt dann selbst große Bauteile. Die positions- und lagegetreue Handhabung sorgt für maximale Prozesssicherheit bei hohem Durchsatz.

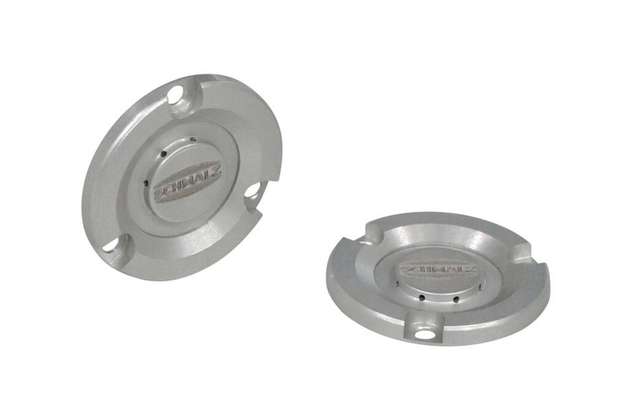

In der Wafer-Fertigung, aber auch bei der Handhabung von Leiterplatten beweisen die Schwebesauger SBS Thin ihre Stärke. Da sie nach dem Bernoulli-Prinzip arbeiten, bildet sich zwischen Sauger und Werkstück ein Luftpolster. Damit bewegen sie sensible Bauteile berührungsarm und besonders schonend. Trotz flachem Aufbau besitzen die Schwebesauger hohe Haltekräfte und überzeugen in beengten und schwer zugänglichen Automationsprozessen.
Komponenten aus dem Baukasten
Ein weiteres Highlight am Messestand sind die Mini-Kompaktterminals SCTMi. Die kleinen und leichten Geräte lassen sich direkt am Greifer oder auf einer bewegten Achse montieren. Sie ermöglichen nicht nur kurze Taktzeiten, sondern auch eine hohe Flexibilität: Zwei bis 16 Ejektorscheiben stellen ebenso viele Vakuum-Kreise zur Verfügung. Die elektrischen und pneumatischen Steueranschlüsse liegen in einer Ebene und gestatten eine einfache und schnelle Montage. Somit ist der Integrationsaufwand komplexer Vorgänge auf wenige Stunden reduziert.
Ein echter Tausendsassa ist der Federstößel FSTImc, der sich für viele Handhabungsaufgaben in der Elektronikindustrie eignet. Dank ihm lassen sich auch Werkstücke mit Höhendifferenzen beziehungsweise Wölbungen ohne steuerungstechnischen Mehraufwand prozesssicher bewegen. Die Dämpfungsfeder liegt innen und ist damit gegen Schmutz und mechanische Einflüsse geschützt. Sie sorgt für sanftes Aufsetzen der sehr empfindlichen Baugruppen.
Der modulare Greiferbaukasten PXT von Schmalz bietet die perfekte Gelegenheit zum Experimentieren und individuell Konfigurieren. Das Starterset erlaubt es Fachkräften, Lösungen für unterschiedliche Aufgaben aus Standardkomponenten aufzubauen und bei Bedarf um weitere Elemente aus dem Schmalz Portfolio zu ergänzen. Das alles gelingt mit geringem Aufwand und wenigen Werkzeugen.
Schmalz finden Sie auf der Productronica 2023 in Halle B3, Stand 301.
