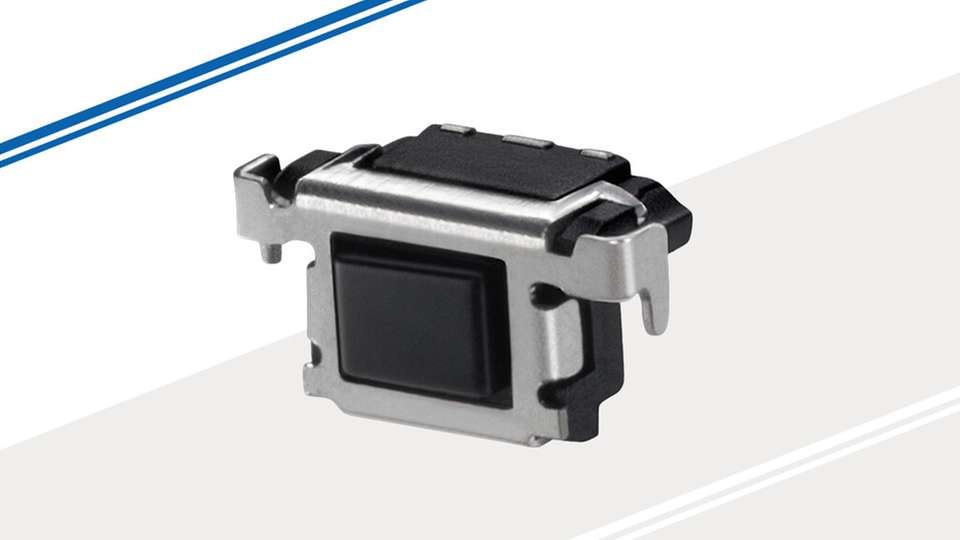

Der TCSV4 von Schurter ist ein taktiler SMT-Taster für Anwendungen mit begrenztem Bauraum. Mit Abmessungen von nur 4,5 × 2,25 × 2,6 mm eignet er sich ideal für kompakte Leiterplattenlayouts und portable Elektronik. Als Platinenrand-Komponente (Edge Mount) ragt der Taster maximal 1,0 mm über die Leiterplattenkante hinaus und ermöglicht so eine platzsparende Integration. Für unterschiedliche Bedienkonzepte stehen Varianten mit Betätigungskräften von 1,6 N und 3,2 N sowie mit Standard- oder L-förmiger Abschirmung zur Verfügung.
Der TCSV4 ist für die SMT-Bestückung und das Reflow-Löten ausgelegt und hält Temperaturen von bis zu 260 °C für maximal fünf Sekunden stand. Sein elektrischer Schaltbereich umfasst 2 bis 12 VDC bei Strömen von 10 µA bis 50 mA. Ein Durchgangswiderstand von maximal 200 mΩ und ein Isolationswiderstand von über 100 MΩ unterstützen eine zuverlässige Funktion. Mit bis zu 200.000 Betätigungen, einem Betriebstemperaturbereich von −40 °C bis +85 °C und der Schutzart IP40 eignet sich der Mikrominiatur-Taster auch für anspruchsvolle Einsatzbedingungen.
Typische Anwendungen sind Digitalkameras, Audioplayer, Sportkopfhörer, Bluetooth-Zubehör und Geräte zur Gesundheitsüberwachung.
