Wärmemanagement mit System Neue Wärmeleitfolien verbessern thermische Anbindung von Bauteilen

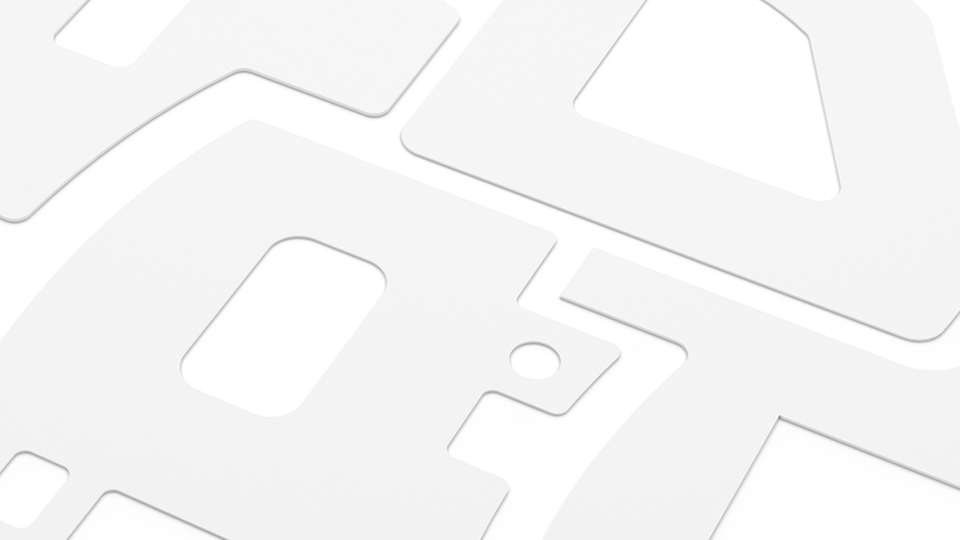

Individuell zugeschnittene Wärmeleitfolien der Serie WFP 30 sorgen für optimalen Wärmekontakt zwischen elektronischen Bauteilen und Kühlkörpern – ohne Lufteinschlüsse und mit verbessertem Montagehandling.

Bild: Fischer Elektronik
31.07.2025

Fischer Elektronik erweitert sein Portfolio um die neuen Wärmeleitfolien der Serie WFP 30. Sie wurden speziell zur Verbesserung des Wärmeübergangs zwischen Bauteil und Kühlkörper entwickelt. Die elastischen, glasfaserverstärkten Silikonfolien gleichen Fertigungstoleranzen aus, vermeiden Lufteinschlüsse und sorgen so für eine zuverlässige Wärmeableitung. Die Varianten mit zusätzlicher Haftbeschichtung erleichtern die Montage. Sie sind in mehreren Materialstärken erhältlich und können als individuell zugeschnittene Muster geliefert werden.

Lufteinschlüsse bei der thermischen Kontaktierung eines elektronischen Bauteils auf einer Wärmesenke, wie zum Beispiel Kühlkörper, Lüfteraggregat oder Flüssigkeitskühlkörper, verschlechtern den Wärmeübergangswiderstand maßgeblich. Die Luftpolster in den Zwischenräumen der Kontaktpaarung entstehen durch fertigungsbedingte Herstellungstoleranzen und müssen egalisiert werden, da die Luft ansonsten als thermischer Isolator fungiert. Im speziellen zur Verbesserung dieser Wärmeübergangswiderstände erweitert Fischer Elektronik ihr bereits umfangreiches Produktportfolio, um weitere technisch leistungsstarke Wärmeleitfolien mit der Bezeichnung WFP 30… und WFP 30…K.

Bei den beiden Ausführungen handelt es sich um eine glasfaserverstärkte Silikonfolie, wobei der Zusatz „K“ eine zusätzliche Haftbeschichtung für einfaches Montagehandling bedeutet. Die neuen Wärmeleitfolien sind jeweils in den Materialstärken von 0,2, 0,3 und 0,45 mm erhältlich, besitzen darüber hinaus sehr gute Wärmeableit- und Isolationseigenschaften. Das Material ist weich und elastisch, passt sich bereits mit einem sehr geringen Anpressdruck an die zu kontaktierenden Oberflächen an. Die neuen Wärmeleitfolien der Serie WFP 30… sind UL 94 V-0 gelistet und besitzen einen Einsatztemperaturbereich von -40 °C bis +150 °C.

Das Grundmaterial der Wärmeleitfolien ist ab Lager als Rollenmaterial mit einer Rollenbreite von 150 mm verfügbar. Zuschnitte auf Länge sowie kundenspezifische Konturen nach Zeichnungsvorgabe werden gleichfalls im Hause Fischer Elektronik realisiert. Darüber hinaus bieten wir einen kostenlosen 24-stündigen Musterservice für erste Test- und Prototypenteile gemäß ihrer applikationsspezifischen Zeichnungsvorlage. Das gewünschte zugeschnittene Wärmeleitmaterial wird direkt mittels CAD-Daten in Form einer DXF-Datei per digitalen Schneidcutter hergestellt und umgehend zugesendet.
