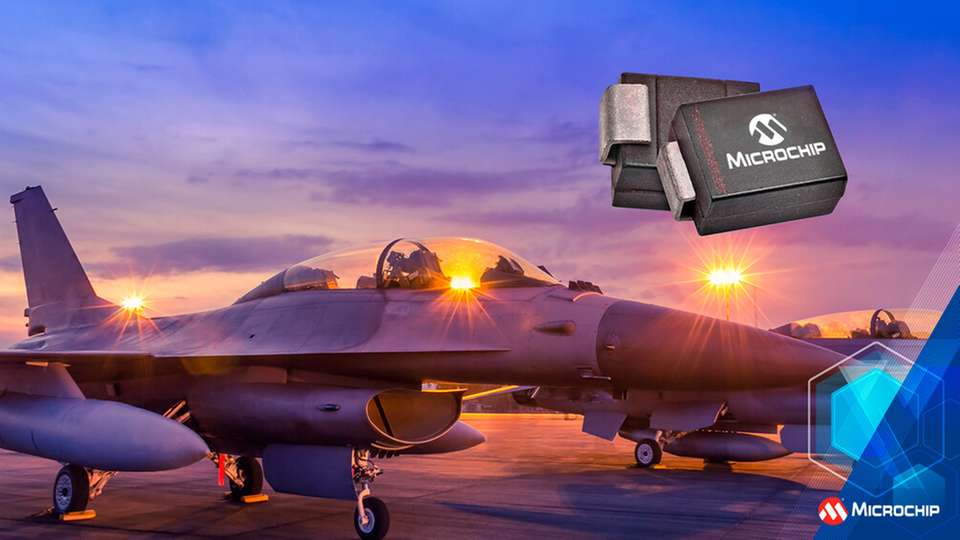

Die neuen TVS-ICs von Microchip sollen die branchenweit ersten sein, die eine Qualifikation gemäß MIL-PRF-19500 in einem Kunststoffgehäuse erreichen und Entwicklern eine einfache Lösung bieten, ohne militärische Leistungsanforderungen zu beeinträchtigen. JANPTX ist in Spannungsbereichen von 5 bis 175 V erhältlich und umfasst fünf Varianten: JANPTX1N5555UJ, JANPTX1N5558UG, JANPTX1N5629AUJ, JANPTX1N5665AUG, JANPTX1N5907UG und JANPTX1N5907UJ.
Mit einer Spitzenimpulsleistung von 1,5 kW und einer in internen Tests gemessenen Ansprechzeit von weniger als 100 ps wurde JANPTX entwickelt, um die Zuverlässigkeit empfindlicher Elektronik in anspruchsvollen Umgebungen zu gewährleisten. Die unidirektionalen TVS-ICs sind SMD-tauglich und schützen vor Spannungsspitzen wie Blitzeinschlägen, elektrostatischer Entladung und Überspannungen.
Ronan Dillon, Associate Director der High-Reliability and RF Business Unit bei Microchip, sagt: „Unsere JANPTX-Serie setzt einen neuen Standard für MIL-tauglichen Überspannungsschutz im Luft-/Raumfahrt- und Verteidigungsbereich. Mit den ersten MIL-PRF-19500-zertifizierten TVS-ICs aus Kunststoff ermöglichen wir hohe Zuverlässigkeit und Leistungsfähigkeit in einem leichten und kostengünstigen Gehäuse.“
Eigenschaften im Überblick
JANPTX dient dem Schutz von Avionik, elektrischen Systemen und anderen missionskritischen Anwendungen in Flugzeugen, bei denen niedrige Spannungen und hohe Zuverlässigkeit unerlässlich sind. Ihr Design bietet Sicherheit vor Schalttransienten, induzierten HF-Effekten, elektromagnetischen Impulsen und sekundären Blitzereignissen. Es erfüllt die Normen IEC61000-4-2, IEC61000-4-4 und IEC61000-4-5.
Zu den wesentlichen Merkmalen zählen:
unidirektionales TVS-Design für SMD-Montage
Unterdrückung von Transienten bis 1,5 kW bei 10/1000 µs
Begrenzung von Transienten in weniger als 100 ps
Betriebsspannungsbereich von 5 bis 175 V
MIL-PRF-19500/716
hermetisches Gehäuse für SMD- und Durchsteckmontage
Gewicht von circa 0,25 g
JANPTX wird durch verschiedene Spice-Modelle unterstützt, um das Verhalten einer Schaltung virtuell vorherzusagen und zu simulieren. Dies ersetzt das Erstellen physischer Prototypen und Redesigns. Die ICs sind bereits in Serie erhältlich.
