Oszillatormodule für PNT-Anwendungen Neue Timing-Lösungen für Radar, SATCOM und Drohnen im Verteidigungssektor

GNSS-Disciplined-Oszillatormodule liefern hochpräzises Timing für Anwendungen in Luft- und Raumfahrt sowie Verteidigung – von Satellitenkommunikation über Radar bis hin zu mobilen Plattformen.

Bild: iStock, Irina Shibanova
10.09.2025

Microchip Technology erweitert sein Portfolio um GNSS-Disziplinierte Oszillatormodule (GNSSDO) für anspruchsvolle Anwendungen in der Luft- und Raumfahrt sowie im Verteidigungsbereich. Die Module basieren auf bewährten Atomuhr- und Oszillatortechnologien wie CSAC, MAC und OCXO. Sie gewährleisten präzises Timing sowie zuverlässige Holdover-Funktionen. Die neuen Lösungen bieten stabile PNT-Daten auch in GNSS-gestörten Umgebungen und eignen sich somit für eine Vielzahl von Anwendungen, von Drohnen über Radar bis hin zu Low-Earth-Orbit-Satelliten.

Luft-/Raumfahrt- und Verteidigungsanwendungen sind auf Positions-, Navigations- und Timing-Geber (PNT) angewiesen, um missionskritische Genauigkeit und Zuverlässigkeit zu gewährleisten. PNT in ein Design zu integrieren, erfordert jedoch Fachkenntnisse in diesem Bereich. Um den Entwicklungsprozess zu beschleunigen, stellt Microchip Technology nun seine GNSS-Disciplined-Oszillatormodule (GNSSDO) vor. Sie basieren auf den bewährten Atomuhr- und Oszillatortechnologien von Microchip, wie Chip-Scale Atomic Clock (CSAC), Miniature Atomic Clock (MAC) und beheizte Quarzoszillatoren (OCXOs).

Die GNSSDO-Module verarbeiten Referenzsignale von GNSS oder einer alternativen Taktquelle und synchronisieren den integrierten Oszillator mit dem Referenzsignal. Dies gewährleistet präzises Timing, Stabilität und die Holdover-Funktion gemäß den Anforderungen der Endanwendung. Die GNSSDOs werden in Militär- und Verteidigungsanwendungen wie Radar, Satellitenkommunikation (SATCOM), fest installierten und mobilen Funkgeräten, Fahrzeugplattformen und anderen kritischen PNT-Anwendungen einschließlich GNSS-gestörten Umgebungen eingesetzt.

Ein GNSSDO-Modul fungiert als PNT-Subsystem innerhalb eines größeren Systemdesigns oder als eigenständiges System und liefert präzises Timing, das für jedes Hochleistungssystem entscheidend ist. Die in den GNSSDO-Modulen verwendeten lokalen Oszillatoren werden von Microchip entwickelt und gefertigt, sodass Kunden ein Produkt erhalten, auf das sie sich verlassen können. Weitere Komponenten von Microchip auf dem Modul sind 32-Bit-Mikrocontroller (MCUs) und SmartFusion 2 FPGAs.

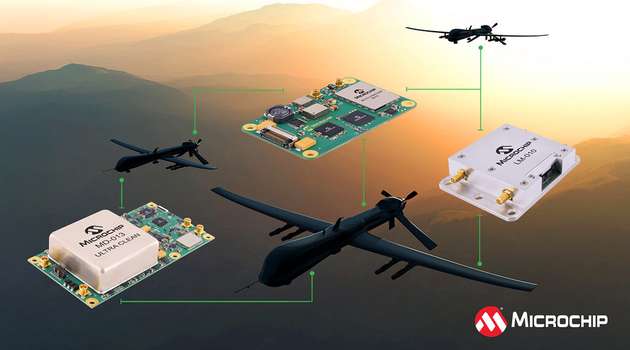

Neu vorgestellten GNSSDO-Modulen von Microchip

Das MD-013 ULTRA CLEAN ist das leistungsstärkste Standard-GNSSDO-Modul von Microchip, das mehrere GNSS-Konstellationen, darunter GPS, Galileo, BeiDou und NavIC, oder einen externen Referenzeingang unterstützt. Das Modul basiert auf einem leistungsstarken OCXO, der Ausgänge mit geringstem Phasenrauschen und kurzfristiger Frequenzstabilität ermöglicht. Die Spezifikationen für das Phasenrauschen betragen −119 dBc/Hz bei einem Offset von 1 Hz und einem Rauschpegel von −165 dBc/Hz. Die kurzfristige Frequenzstabilität, gemessen anhand der Allan-Abweichung (ADEV), beträgt 3E-13 bei der Zeitkonstante τ = 1 s, 6E-13 bei τ = 10 s und 9E-13 bei τ = 100 s. Das Modul kann 1-PPS-TTL-, 10-MHz-Sinuswellen- und 10-MHz-Rechtecksignale erzeugen, die auf einen integrierten 72-Kanal-Singleband-GNSS-Empfänger abgestimmt sind. Optional ist ein Upgrade auf einen konfigurierbaren L1/L2- oder L1/L5-Dualband-Multi-GNSS-Empfänger möglich.

Das MD-300 ist Microchips GNSSDO-Modul für raue Umgebungen und mit einer kleinen Grundfläche von 1,5 × 2,5 Zoll erhältlich. Es verfügt über einen integrierten MEMS-OCXO oder TCXO als lokalen Oszillator, der eine geringe g-Empfindlichkeit, hohe Stoß- und Vibrationsfestigkeit sowie eine geringe thermische Übergangsreaktion ermöglicht. Aufgrund seiner Größe, seines Gewichts und seiner Leistungsaufnahme (SWaP) eignet sich das MD-300 besonders für Anwendungen wie Drohnen und Manpacks. Das Modul kann sich an einen integrierten GNSS-Empfänger oder eine externe Referenz anpassen und leistungsstarke 10-MHz- und 1-PPS-Signale ausgeben.

Das LM-010 ist ein PPS-gesteuertes Modul, das präzises Timing für Low-Earth-Orbit-/LEO-Anwendungen bietet, die Strahlungsfestigkeit in Verbindung mit Stabilität und Holdover-Fähigkeit erfordern. Als Standard-Plattformmodul bietet es 1-PPS-TTL- als auch 10-MHz-Sinuswellenausgänge, die auf einen externen Referenzeingang bezogen sind. Im Modul integriert ist der digital korrigierte OCXO oder der stromsparende CSAC SA.45 von Microchip.

GNSSDO-Module für präzises Timing in kritischen Missionen

Randy Brudzinski, Corporate Vice President der Frequency and Time Systems Business Unit bei Microchip, sagt: „Unser PNT-Know-how trägt entscheidend dazu bei, dass unsere Kunden diese GNSSDO-Module nahtlos in ihre Designs integrieren können. Die Produkte lassen sich an die spezifischen Anforderungen jeder Anwendung anpassen, entweder durch ein kundenspezifisches Design oder durch schrittweise Änderungen am Standardprodukt. Wir bieten eine durchgehende Lösung, um den Entwicklungsprozess zu optimieren.“

Die GNSSDO-Module von Microchip nutzen ein gängiges serielles Kommunikationsprotokoll und eine grafische Benutzeroberfläche (GUI) für die Steuerung und Überwachung der Einheit. Über die Software lassen sich verschiedene Parameter konfigurieren, darunter Ein- und Ausgänge, automatische Umschaltung, Holdover-Parameter, GNSS-Tracking und Beobachtungsdaten sowie Meldungen, die über die serielle Schnittstelle ausgegeben werden.

Microchip bietet hochzuverlässige Lösungen für die Luft-/Raumfahrt- und Verteidigungstechnik, darunter strahlungstolerante (RT) und strahlungsgehärtete (RH) MCUs, FPGAs und Ethernet-PHYs, Leistungsbauelemente, HF-Produkte, Timing-Lösungen sowie diskrete Bauelemente vom Bare-Die bis zum Systemmodul. Hinzu kommt eine große Auswahl an Komponenten auf der QPL (Qualified Products List), um seine Kunden optimal bedienen zu können.

Entwicklungstools

Das GNSSDO-Angebot wird durch die VDOM3-Software und die grafische Benutzeroberfläche von Microchip unterstützt. Entwickler können so die Leistungsparameter der GNSSDO-Module anpassen und die Integration dieser Produkte in ihre Systeme schneller testen. Das Evaluierungskit MD-01X ist ebenfalls erhältlich, um die GNSSDOs der Serie MD-01 einfach anzuschließen und zu überwachen.

Preis und Verfügbarkeit

Die GNSSDO-Module sind bereits in Serie erhältlich. Weitere Informationen und Bestellungen erfolgen über den Vertrieb von Microchip oder einen autorisierten Distributor.

Bildergalerie

  • Microchip bietet hochzuverlässige Lösungen für die Luft-/Raumfahrt- und Verteidigungstechnik, darunter strahlungstolerante (RT) und strahlungsgehärtete (RH) MCUs, FPGAs und Ethernet-PHYs, Leistungsbauelemente, HF-Produkte, Timing-Lösungen sowie diskrete Bauelemente vom Bare-Die bis zum Systemmodul.

    Microchip bietet hochzuverlässige Lösungen für die Luft-/Raumfahrt- und Verteidigungstechnik, darunter strahlungstolerante (RT) und strahlungsgehärtete (RH) MCUs, FPGAs und Ethernet-PHYs, Leistungsbauelemente, HF-Produkte, Timing-Lösungen sowie diskrete Bauelemente vom Bare-Die bis zum Systemmodul.

    Bild: Microchip Technology
