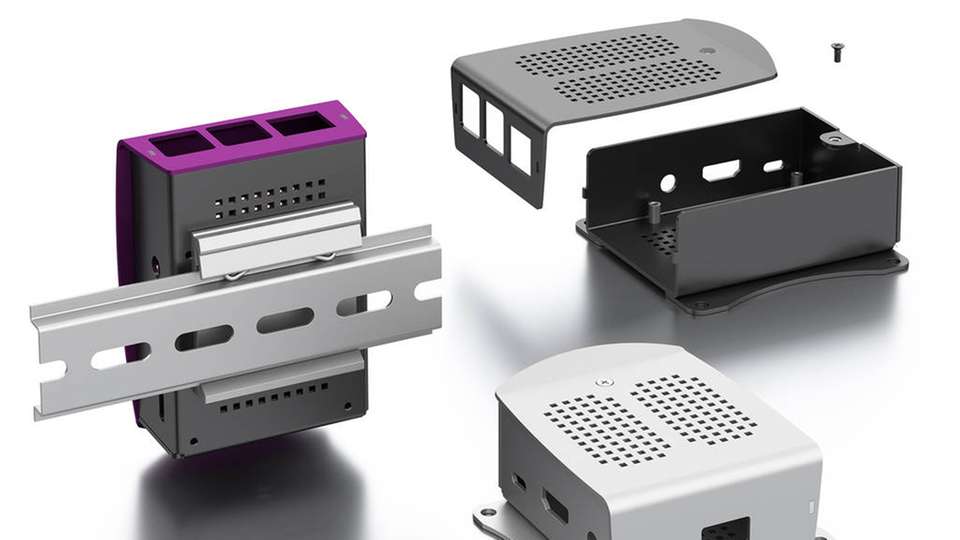

Mit seinen neuen Gehäusen schützt Fischer nun auch die Einplatinencomputer Raspberry Pi 3 Model A+ und Raspberry Pi 4 Model B.

Bild: Fischer Elektronik

Einplatinencomputer unterbringen Neue Gehäuse für Raspberry Pi 3 und Pi 4

19.11.2019

Fischer Elektronik hat sein vorhandenes Gehäuse RSP 1 für neue Modelle des Einplatinencomputers angepasst. Für den Raspberry Pi 3 Model A+ hat das Unternehmen nun das Gehäuse RSP 2 im Angebot, für den Raspberry Pi 4 Model B das Gehäuse RSP 3.

Sponsored Content

Die Gehäuse setzen sich aus Ober- und Unterschale zusammen, welche aus gestanztem und gebogenem Aluminiumblech mit 1,5 mm Stärke bestehen. Die jeweilige Platine wird mithilfe von M2,5-Linsenkopfschrauben an vier Abstandsbuchsen aus Stahl in der Unterschale befestigt.

Da sich die Oberschale mit nur einer Schraube und dem Feder-Nut-System an der Frontseite des Gehäuses an die Unterschale befestigen lässt, kann ein einfacher Eingriff ins Gehäuseinnere erfolgen. Durch diese montagefreundliche Konstruktion sind außerdem die GPIO-Pins des Raspberry Pis leicht zu erreichen. Der Zugriff auf den MicroSD-Kartenslot ist von außen möglich, sodass das Gehäuse hierzu nicht geöffnet werden muss.

Verbesserter Wärmeaustausch

Die Lüftungsöffnungen in Ober- und Unterschale stellen laut Fischer eine gute Wärmeabfuhr sicher. Das ist vor allem beim Raspberry Pi 4 Model B von Vorteil. Der hoch getaktete Prozessor mit vier Kernen ist die Hauptwärmequelle dieses Modells. Durch die natürliche Konvektion kann somit ein Wärmeaustausch mit der Umgebung stattfinden.

Vielerlei Montagemöglichkeiten

Nach Bedarf werden die RSP-Gehäuse mit rutschfesten, einseitig klebenden und transparenten Gerätefüßen versehen. Ist eine Wandmontage gewünscht, stehen Befestigungslaschen (Option L) bereit, bei RSP 1 und RSP 3 passend zur Standardmonitorhalterung VESA MIS-D 75 x 75. Eine Hutschienenbefestigung ist mit der Option KL ebenfalls möglich.

Variantenreiche Farbauswahl

Für das dekorative Äußere der Gehäuse ist die eloxierte Oberfläche zuständig. Erhältlich sind komplett naturfarbig (ME) als auch komplett schwarz (SA) eloxierte Gehäuse. Bei allen weiteren Standardfarben sind die Unterschalen schwarz eloxiert, während die Oberschalen naturfarben (MS), blau (B, ähnlich RAL 5015), rot (R, ähnlich RAL 3001) oder orangegold (OG, ähnlich RAL 1028) eloxiert sind. Das Sonderlieferprogramm enthält zusätzlich die Farben grün (ähnlich RAL 6032) sowie violett (ähnlich RAL 4008).

Der Lieferumfang des Gehäuses umfasst die Ober- sowie die Unterschale, Schrauben zur Befestigung der Platine und zur Verbindung der Ober- und der Unterschale sowie vier rutschfeste, einseitig klebende Gerätefüße. Mit der Option L liefert Fischer zwei Befestigungslaschen und mit der Option KL eine Hutschienenbefestigung mit den zugehörigen Schrauben.
