Der bei Mouser Electronics erhältliche STHS34PF80Infrarotsensor von STMicroelectronics besteht aus thermischen MOSFETs (TMOS), digitalen Ausleseschaltungen und der ausgereiften und zuverlässigen Silicon-on-Insulator (SOI)-CMOS-Technologie von ST, die effizient auf demselben Chip integriert sind.
Mehrere TMOS-Transistoren sorgen für die IR-Erkennung, und jeder Transistor wird im Unterschwellenbereich betrieben, wodurch der Drain-Source-Strom extrem temperaturabhängig und äußerst empfindlich ist. Diese Bedingung ermöglicht die Messung der Absorption von IR-Strahlung am Gate des Transistors, was dazu beiträgt, die Anwesenheit und Bewegung eines Objekts mithilfe eines in den Sensor integrierten intelligenten Algorithmus zuverlässig zu erkennen und zu messen.
Wellenlängenbereich liegt zwischen 5 µm und 20 µm
Der Wellenlängenbereich des STHS34PF80 zur Erfassung von Infrarotstrahlung liegt zwischen 5 µm und 20 µm und ist damit sehr gut für die Erfassung der menschlichen Spitzenstrahlung geeignet, die bei 9,8 µm liegt. Der Näherungssensor nutzt die Time-of-Flight-Technologie, um Objekte innerhalb von 4 m zu erkennen, ohne dass eine optische Linse erforderlich ist, und verfügt über ein 80-Grad-Sichtfeld, das einen großen Bereich vor dem Sensor abdeckt.
Ein optischer Bandpassfilter am Eingang sorgt dafür, dass das Umgebungslicht die Erkennungsleistung nicht beeinträchtigt. Für eine noch größere Reichweite oder ein noch größeres Sichtfeld können Ingenieure kundenspezifische oder handelsübliche Fresnel-Linsen integrieren, um die Leistung zu steigern. Der Betriebsstrom des Sensors ist mit 10 µA wesentlich geringer als der eines herkömmlichen PIR-Sensors, wodurch er sich ideal für stromsparende und batteriebetriebene Geräte eignet.
Unterstützung durch Evaluierungskit

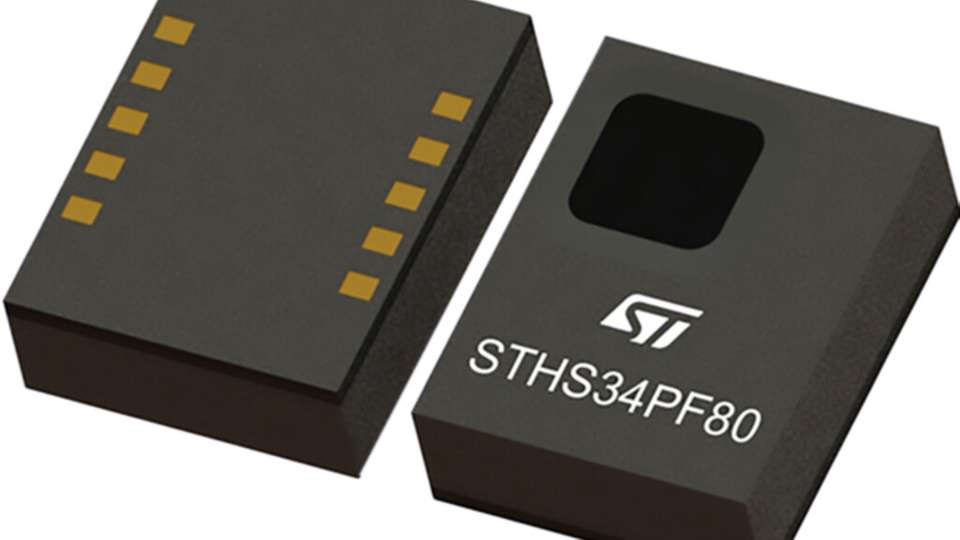

Der hochintegrierte, SMD-freundliche Infrarotsensor STHS34PF80 ist in einem kleinen, organischen LGA-SMT-Gehäuse mit den Abmessungen 3,2 mm x 4,2 mm x 1,455 mm und 10 Anschlüssen erhältlich, das ECOPACK-, RoHS- und Green-konform ist und eine hohe Immunität gegenüber elektromagnetischen Störungen bietet.
Für Entwicklungsprozesse wird der STHS34PF80 auch durch ein Evaluierungskit (dasSTEVAL-MKI231KA) unterstützt, das ebenfalls über die Website von Mouser erhältlich ist. Er enthält außerdem das STHS34PF80-Industrieboard, eine Fresnel-Linse (zur Überprüfung der Leistung) und einen Standard-DIL24-Adapter.
