Neue Frequenzbereiche EMVU-Messungen mit neuer isotroper Antenne bis 8 GHz

Mit der isotropen Antenne R&S TSEMF-B2E lassen sich nun WIFI6E und neue 5G-Bänder einfach und präzise evaluieren.

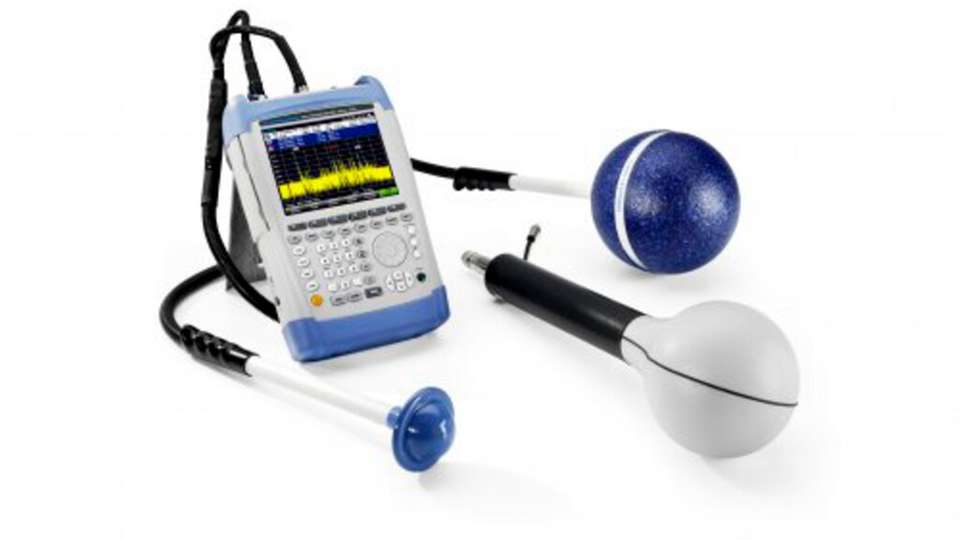

Bild: Rohde & Schwarz
20.03.2023

Rohde & Schwarz präsentiert auf der EMV Messe in Stuttgart seine neue isotrope TS-EMF Antenne R&S TSEMF-B2E, die den Frequenzbereich von 700 MHz bis 8 GHz abdeckt. Damit können Emissionen vor Ort auch für neue Funkdienste einfach und präzise evaluiert werden. In Kombination mit Rohde & Schwarz-Spektrumanalysatoren detektiert das R&S-TS-EMF-Messsystem hochfrequente elektromagnetische Felder in der Umwelt (EMVU).

Die Rohde-&-Schwarz-R&S-TS-EMF-Antennen unterstützen zusammen mit den Handheld-Spektrumanalysatoren die frequenzselektive Messung von HF-Signalen für den Personenschutz mit isotropen Antennen. Diese seit langem etablierte und weitverbreitete Messmethode vereinfacht die EMVU-Messung, da die isotrope Antenne alle Richtungen und Polarisationen direkt misst.

Antennen in neuem Frequenzbereich

Bisher war ein Frequenzbereich bis 6 GHz der isotropen Antennen ausreichend für die gängigen Funkdienste. Durch neue Funkdienste wie WIFI6E und neue 5G-Bänder wie Band n96, n102 und n104 erhöht sich der Frequenzbereich auf 7,125 GHz. Die neue TS-EMF Antenne R&S TSEMF-B2E mit Frequenzbereich von 700 MHz bis 8 GHz kann dies jetzt einfach isotrop mitmessen.

In Verbindung mit den Handheld-Spektrumanalysatoren R&S FPH oder R&S FSH decken insgesamt drei R&S TS-EMF Antennen der Produktfamilie nun den kompletten Frequenzbereich von 9 kHz bis 8 GHz ab. Die EMF-Messoption der Analyzer unterstützt den Anwender hierbei mit einem automatisierten Messablauf vor Ort und der anschließenden Reporterstellung. Dieser bietet eine Grundlage, um sicherzustellen, dass Sendersysteme konform innerhalb einschlägiger Grenzwerte arbeiten, und um diese Konformität nach außen darzulegen. Für höhere Frequenzen bis 44 GHz kann die Messung wie bisher mit dem Handheld-Analyzer und handgeführten Richtantennen wie der R&S HE800-PA mit der Schwenkmethode erfolgen.

Die neue isotrope Antenne R&S TSEMF-B2E mit dem Handheld-Spektrumanalysator R&S FPH ist auf der EMV Messe 2023 in Stuttgart vom 28. bis 30. März in Halle 2, am Rohde & Schwarz Stand 615, zu sehen.
