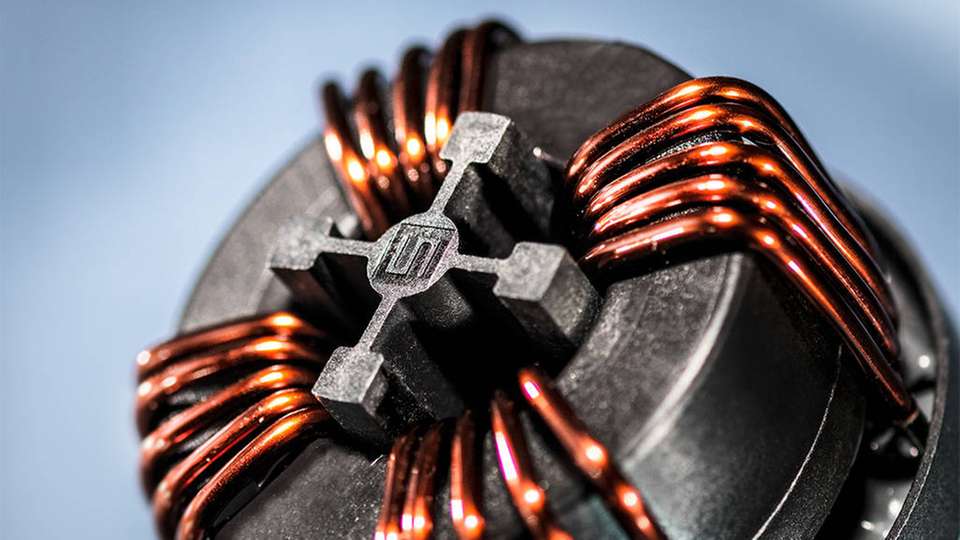

Die neue kompensierte Hochstromdrossel DKIH-4 aus dem Hause Schurter.

Bild: Schurter

Diskrete Komponenten Stromkompensierte Drosseln für 4-Leiter-Anwendungen

07.02.2019

Schurter erweitert das Sortiment seiner stromkompensierten Drosseln mit einer Reihe für 4-Leiter-Hochstromanwendungen auf Leiterplatten. Die neue DKIH-4-Serie ist erhältlich für 3-Phasen-Anwendungen mit Neutralleiter bei Nennströmen von 10 bis 40 A. Durch die offene Ausführung sind die Drosseln besonders kompakt und leicht.

Sponsored Content

Wie die meisten Elektronik-Baugruppen wird auch der Leistungsteil vermehrt mit diskreten Komponenten auf der Leiterplatte aufgebaut. Durch die hohe Integrationsdichte zum Erreichen einer kompakten Bauform können aber thermische Probleme aufgrund der hohen Ströme auf der Leiterplatte entstehen. EMV-Störungen können sich wegen der fehlenden räumlichen Trennung auf benachbarte Baugruppen auswirken. Deshalb ist ein kompaktes Filter auf der Leiterplatte mit diskreten Komponenten oftmals die beste Lösung. Eine stromkompensierte Drossel mit Kondensatoren stellt die effizienteste Maßnahme zur Unterdrückung von EMV-Störungen dar.

Geeignet für 3-Phasen-Anwendungen

Die neue Serie DKIH-4 ist für 3-Phasen-Anwendungen mit Neutralleiter bei Nennströmen von 10 bis 40 A geeignet. Kompakt und leicht sind die stromkompensierten Drosseln einfach auf der Leiterplatte einzusetzen. Die Kontaktierung erfolgt mittels Durchsteckkontakten (THT). Die stromkompensierten Drosseln entsprechen der Norm IEC 60938. Mit einer Nennspannung von 500 oder 760 VAC sind sie für fast jede Anwendung geeignet.

Die DKIH-4 wurden für einen großen Temperaturbereich von -40 bis 100 °C ausgelegt. Zusätzlich zu den Standardausführungen können auf Anfrage kundenspezifische Pin-Konfigurationen oder Varianten erstellt werden.
