Joystick statt Skalpell? Steuerlösungen für robotergestützte Chirurgie

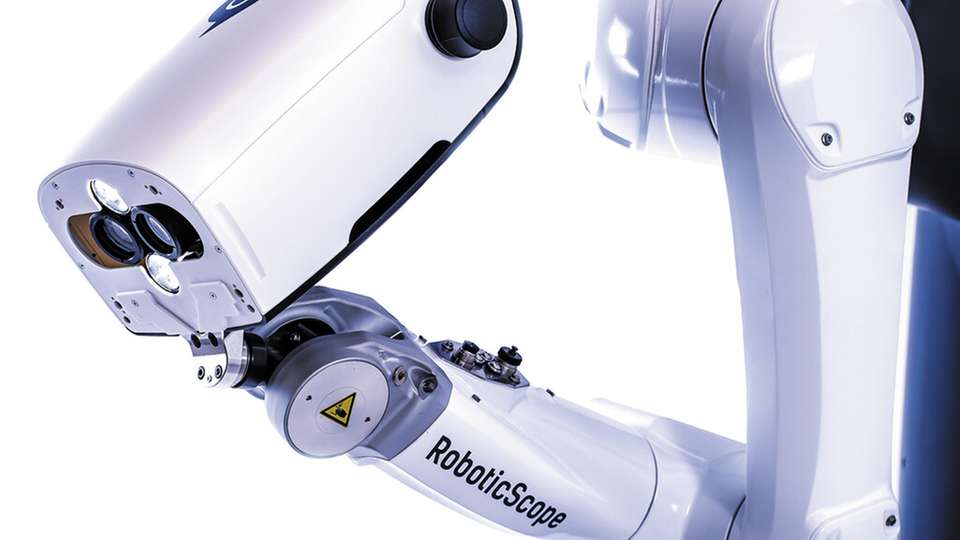

Das robotergestützte Visualisierungstool RoboticScope ermöglicht mikrochirurgisches Arbeiten in ergonomischer Haltung. Die präzise Ausrichtung des Kamerakopfes erfolgt durch das SpaceMouse Module von Megatron, mit intuitiver 3D-Steuerung und sechs Freiheitsgraden.

Bild: Megatron
06.08.2025

Mit dem SpaceMouse Module liefert Megatron ein 3D-Steuermodul, das chirurgische Robotersysteme hochpräzise und intuitiv steuerbar macht. Medizintechnikunternehmen wie BHS Technologies und Interventional Systems nutzen die Lösung in robotergestützten Systemen für mikroinvasive Eingriffe – vom Operationsmikroskop bis zur Biopsieplattform. Dank kontaktloser Sensorik, sechs Freiheitsgraden und feinfühliger Reaktion ermöglicht das Modul submillimetergenaue Bewegungen, als wäre der Roboter ein verlängerter Arm des Chirurgen.

Bei ihrer Arbeit werden immer mehr Chirurgen von Robotern unterstützt. In vielen Fällen übernimmt das SpaceMouse Module von Megatron deren hochgenaue Positionierung: Der Joystick ermöglicht die Steuerung komplexer 3D-Bewegungen mit einer einzigen Hand. Das SpaceMouse Module ist mit einem optoelektronischen Sensor ausgestattet, der kontaktlos und somit verschleißfrei arbeitet. Der 3D-Fingerjoystick bietet dem Anwender sechs Freiheitsgrade und zeichnet sich durch eine hohe Empfindlichkeit aus. Da das SpaceMouse Module selbst auf kleinste Bewegungen des Fingers oder des Handgelenks reagiert, ist hochpräzises Steuern möglich. Die Bedienung des 3D-Fingerjoysticks erfolgt intuitiv durch Drücken, Ziehen, Drehen und Kippen, weshalb keine Einarbeitungszeit erforderlich ist.

Megatron liefert das SpaceMouse Module wahlweise mit CANopen- (bis 1Mbit/s), USB- (1.1/2.0) oder serieller (UART-) Schnittstelle. Bei der CANopen-Variante sind über DIP-Schalter verschiedene Standardeinstellungen wie z. B. die CANopen-Node-ID und die Baudrate, wählbar. Die Montage des 3D-Joysticks ist dank Schraubflansch und geringer Einbautiefe von < 19 mm einfach, kostengünstig und platzsparend.

Anwendungen in der Praxis

Medizintechnik-Hersteller integrieren das SpaceMouse Module von Megatron serienmäßig in ihre Anwendungen. So setzt die Firma BHS Technologies den 3D-Joystick in ihrem mikrochirurgischen Visualisierungstool RoboticScope ein. Das Operationsmikroskop ermöglicht durch das Zusammenspiel zwischen dem am Kopf getragenen Head-Mounted-Display (HMD) und dem robotergeführten Kamerakopf chirurgisches Arbeiten in entspannter, ergonomischer Körperhaltung. Zur präzisen Ausrichtung des Roboterkopfes über dem Operationsfeld dient das SpaceMouse Module: Der Operateur kann den Roboterkopf damit frei im Raum verschieben, als wäre er sein verlängerter Arm.

Auch Interventional Systems (iSYS) aus Kitzbühel setzt das SpaceMouse Module ein. Das Unternehmen hat mit dem MicromateTM die weltweit erste medizinische Roboterplattform auf den Markt gebracht, die eine Vielzahl perkutaner Eingriffe ermöglicht – also minimalinvasive Operationen durch die Haut hindurch. MicromateTM bietet interventionellen Radiologen und Onkologen eine kostengünstige, vollausgestattete Miniatur-Roboterplattform für die Durchführung von Biopsien, die Entfernung von Tumoren und andere hochpräzise chirurgische Verfahren. Das SpaceMouse Module von Megatron leistet einen wichtigen Beitrag dazu: Es richtet die OP-Instrumente in Sekundenschnelle submillimetergenau auf die geplante Behandlungsebene aus. Mit seiner Hilfe lässt sich die OP-Nadel wesentlich genauer positionieren als mit der konventionellen Freihand-Zielführung. Die eigentliche OP erfolgt dann manuell durch den Chirurgen. Die sehr hohe Genauigkeit und die geringe Größe der Plattform ermöglichen nahtlosere und präzisere Eingriffe als bisher.

Bildergalerie

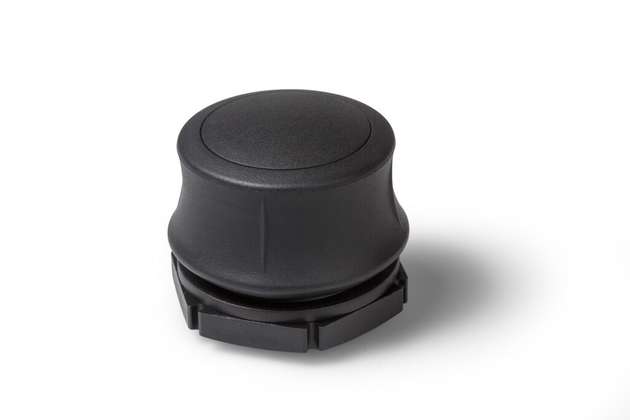

  • Bei ihrer Arbeit werden immer mehr Chirurgen von Robotern unterstützt. In vielen Fällen übernimmt das SpaceMouse Module von Megatron deren hochgenaue Positionierung: Der Joystick ermöglicht die Steuerung komplexer 3D-Bewegungen mit einer einzigen Hand.

    Bei ihrer Arbeit werden immer mehr Chirurgen von Robotern unterstützt. In vielen Fällen übernimmt das SpaceMouse Module von Megatron deren hochgenaue Positionierung: Der Joystick ermöglicht die Steuerung komplexer 3D-Bewegungen mit einer einzigen Hand.

    Bild: Megatron
