Die Miniaturisierung elektronischer Systeme gilt als einer der zentralen Treiber moderner Produktentwicklung. Besonders bei Steckverbindern wird diese Entwicklung zur Herausforderung. Steckverbinder sind die zentrale Schnittstelle zwischen Geräten beziehungsweise Baugruppen. Als solche Schnittstelle müssen sie auf minimalem Bauraum die stetig weiter steigenden Anforderungen an Stromversorgung und Signalübertragung erfüllen und dabei mechanisch sicher funktionieren.
„Die größte Herausforderung besteht darin, physikalische Grenzen von konstruktiven Möglichkeiten zu unterscheiden“, erklärt Jannik Thiel, Produkt & Design Ingenieur bei Suyin, einem Spezialisten für die Entwicklung und Fertigung anwendungsspezifischer Steckverbinderlösungen. „Nicht alles, was theoretisch verkleinert werden kann, ist auch langfristig zuverlässig betreibbar.“
Grenzen der Miniaturisierung: Physik trifft Konstruktion
Grundsätzlich unterliegt jede Miniaturisierung physikalischen Restriktionen. Stromdichten, Wärmeentwicklung, Luft- und Kriechstrecken oder auch mechanische Belastbarkeit lassen sich nicht beliebig reduzieren. „Gerade bei steigenden Strömen führt eine zu starke Verkleinerung schnell zu erhöhter Verlustleistung und damit zu thermischen Problemen“, so Thiel. Gleichzeitig steigen die Anforderungen an elektromagnetische Verträglichkeit und Signalintegrität, insbesondere bei hochfrequenten Datenübertragungen.
Dennoch liegt ein erheblicher Spielraum in der konstruktiven Auslegung. Durch gezielte Materialwahl, optimierte Kontaktgeometrien und intelligente Gehäusekonzepte lassen sich vorhandene Bauraum- und Leistungsreserven deutlich besser nutzen. Einen wichtigen Beitrag leisten dabei auch FEM-Simulationen am digitalen Zwilling: Sie ermöglichen eine präzise Optimierung von Geometrien und Belastungspfaden bereits in frühen Entwicklungsphasen und schaffen so die Grundlage für maximale Bauraumausnutzung bei gleichzeitig hoher Zuverlässigkeit. Entscheidend ist dabei eine ganzheitliche Betrachtung der Schnittstelle: vom Kontaktmaterial über die Beschichtung bis hin zur Integration in das Gesamtsystem.
Direkte vs. indirekte Miniaturisierung
Ein zentrales Missverständnis liegt in der Gleichsetzung von Miniaturisierung mit reiner Größenreduktion. Tatsächlich unterscheidet die Entwicklungspraxis zwischen direkter und indirekter Miniaturisierung. „Direkte Miniaturisierung bedeutet, Bauteile tatsächlich kleiner zu machen. Indirekte Miniaturisierung hingegen beschreibt die Steigerung der Leistungsfähigkeit bei gleichbleibendem Bauraum“, erläutert Thiel.
Vor allem dieser indirekte Ansatz gewinnt zunehmend an Bedeutung. So lassen sich beispielsweise bestehende Steckverbindungen durch Anpassungen in Kontaktdesign, Material und Beschichtung deutlich leistungsfähiger machen, ohne den Formfaktor zu verändern. Praxisbeispiele zeigen, dass sich Stromtragfähigkeiten etwa von 75 auf 120 A steigern lassen – bei vollständiger Rückwärtskompatibilität zur bestehenden Infrastruktur.
Für Anwender bedeutet dies: keine Anpassung angrenzender Baugruppen, reduzierte Entwicklungszeiten und gleichzeitig eine deutliche Leistungssteigerung. Durch die Rückwärtskompatibilität bleiben zudem bereits im Einsatz befindliche Geräte und bestehende Infrastrukturen weiterhin nutzbar, ohne dass kostspielige Anpassungen oder Austauschmaßnahmen erforderlich werden.
Integration statt Verkleinerung: Smartes Design als Schlüssel
Ein weiterer Ansatz zur Miniaturisierung liegt in der funktionalen Integration. Statt einzelne Komponenten zu verkleinern, werden Funktionen zusammengeführt. „Die eigentliche Stärke moderner Entwicklung liegt darin, Schnittstellen neu zu denken“, betont Thiel. „Oft lässt sich mehr Bauraum durch Integration sparen als durch reine Verkleinerung einzelner Bauteile.“

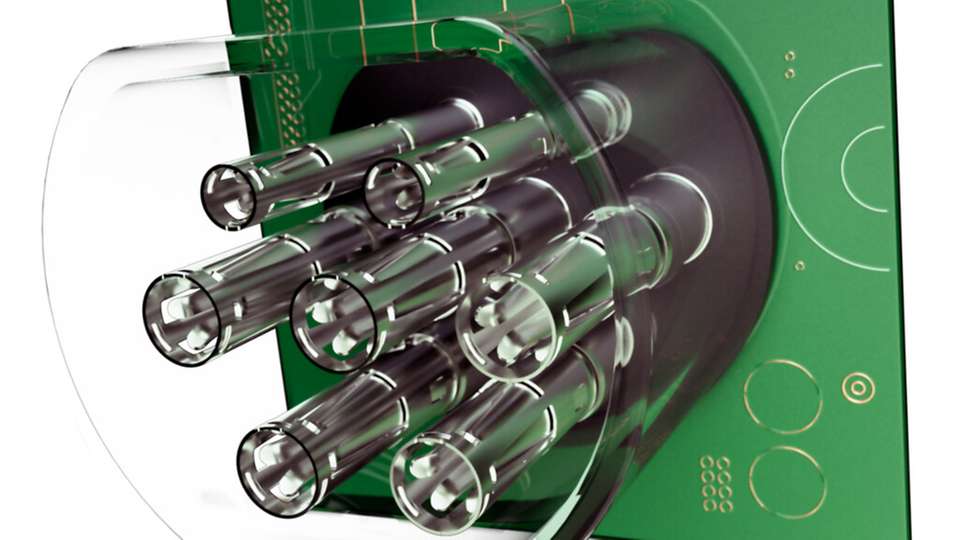

Ein typisches Beispiel ist die direkte Integration von Hochstromkontakten in Leiterplatten, etwa in Wallbox-Anwendungen. Statt Kabelverbindungen und zusätzliche Schnittstellen vorzusehen, werden Kontakte direkt in die Leiterplattenstruktur eingebunden. Das reduziert Bauraum, vereinfacht die Montage und senkt gleichzeitig Materialeinsatz und Fehleranfälligkeit. Gleichzeitig eröffnet die kompaktere Integration dem Anwender die Möglichkeit, auch angrenzende Gehäusestrukturen kleiner auszulegen. Dadurch entstehen zusätzliche Einsparpotenziale in der Gehäuseproduktion sowie in nachgelagerten Prozessen wie Verpackung und Transport.

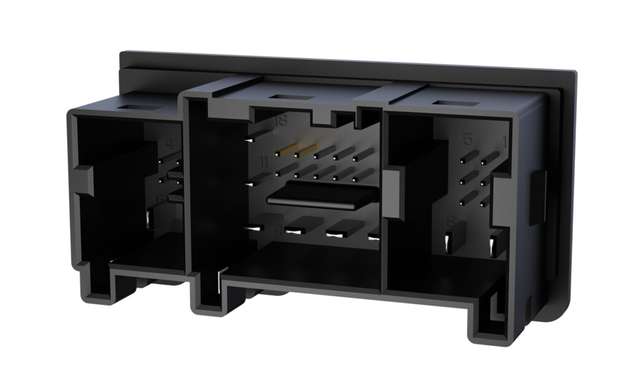

Auch Hybridsteckverbinder, die Signal- und Leistungsübertragung in einer Schnittstelle kombinieren, tragen zur Reduktion der Bauteilanzahl bei. Dadurch entstehen kompaktere, robustere und montagefreundlichere Systeme.
Technologische Hebel: Leiterplattenintegration und Umspritzung
Neben der funktionalen Integration spielen auch Fertigungstechnologien eine zentrale Rolle. Insbesondere Verfahren wie das Insert-Molding-Verfahren ermöglichen es, Kontakte direkt in das Gehäuse zu integrieren. Dadurch lassen sich auch bei sehr dünnwandigen Strukturen hohe mechanische Stabilität und Kontaktrückhaltekräfte realisieren.
„Umspritzte Kontakte bieten gegenüber klassischen Lösungen klare Vorteile in Bezug auf Stabilität und Dichtigkeit“, so Thiel. Gerade bei miniaturisierten Steckverbindern ermöglicht Insert Molding eine mechanisch stabile Integration der Kontakte selbst bei sehr dünnwandigen Gehäusestrukturen. Dadurch lassen sich kompakte Designs realisieren, ohne Kompromisse bei Kontaktrückhaltekräften, Dichtigkeit oder Langzeitzuverlässigkeit eingehen zu müssen.
Bei der Miniaturisierung von Steckverbindern wird zudem die zuverlässige Stromübertragung trotz reduzierter leitender Querschnitte zur konstruktiven Herausforderung. Deshalb setzt etwa Suyin auf hochleitfähige Materialien, optimierte Beschichtungen und mehrfache Kontaktpunkte pro Verbindung, um auch bei hoher Packungsdichte niedrige Kontaktwiderstände und eine dauerhaft stabile elektrische Performance sicherzustellen.
Typische Fehlannahmen: Warum kleiner nicht schlechter ist
In der Praxis hält sich häufig die Annahme, dass kleinere Steckverbinder automatisch weniger leistungsfähig oder weniger zuverlässig seien. Diese Einschätzung greift jedoch zu kurz. „Entscheidend ist nicht die absolute Größe, sondern die Qualität des Designs“, erklärt Thiel. „Ein gut ausgelegter miniaturisierter Steckverbinder kann gleiche oder sogar bessere Leistungswerte erreichen als ein größeres Standardprodukt.“
Durch optimierte Kontaktzonen, geeignete Materialien und präzise Fertigungsprozesse lassen sich auch bei hoher Packungsdichte stabile elektrische und mechanische Eigenschaften realisieren. Gleichzeitig reduzieren sich durch kleinere Bauformen Gewicht, Materialverbrauch und Logistikaufwand.
Anwendungsspezifische Entwicklung als Erfolgsfaktor
Standardlösungen stoßen allerdings zunehmend an ihre Grenzen, wenn hohe Strom- und Datenleistungen, hohe Packungsdichten sowie spezifische Anforderungen an Mechanik, EMV-Verhalten und Systemintegration gleichzeitig erfüllt werden müssen. Hier setzt daher der anwendungsspezifische Entwicklungsansatz von Spezialisten wie beispielsweise Suyin an. Bereits in frühen Designphasen werden Anforderungen gemeinsam mit dem Kunden analysiert und in konkrete Lösungen überführt.
Dabei umfasst die Entwicklung nicht nur den Steckverbinder selbst, sondern die gesamte Systemintegration. Aspekte wie Montageprozesse, thermisches Verhalten, EMV-Anforderungen oder auch ergonomische Faktoren fließen frühzeitig in das Design ein. „Diese ganzheitliche Betrachtung ermöglicht es, Miniaturisierungspotenziale gezielt zu erschließen“, so Thiel.
Hinzu kommt eine hohe Fertigungstiefe: Eigener Werkzeugbau, automatisierte Produktionslinien und integrierte Prüfprozesse sichern die Umsetzung auch komplexer Geometrien mit hoher Präzision. Prototypen lassen sich häufig innerhalb weniger Wochen realisieren und validieren.
Branchenübergreifende Relevanz
Die beschriebenen Ansätze finden Anwendung in unterschiedlichsten Branchen – von der E-Mobilität über die Industrieautomation bis hin zur Medizintechnik. Gemeinsam ist ihnen der Trend zu höherer Leistungsdichte bei gleichzeitig sinkendem Bauraum.
Ob Hochstromkontakte in Ladeinfrastruktur, kompakte Schnittstellen in industriellen Steuerungen oder miniaturisierte Stecksysteme in medizinischen Geräten: Überall zeigt sich, dass Miniaturisierung nur dann erfolgreich ist, wenn sie als integraler Bestandteil des Gesamtdesigns verstanden wird.
Fazit: Miniaturisierung als Designstrategie
Miniaturisierung ohne Funktionsverlust ist kein Widerspruch, sondern das Ergebnis konsequenter Designarbeit. Wer physikalische Grenzen kennt und konstruktive Potenziale gezielt nutzt, kann selbst auf kleinstem Raum hohe Strom- und Datenleistungen realisieren.
Der Schlüssel liegt dabei in der Kombination aus indirekter Miniaturisierung, funktionaler Integration und anwendungsspezifischer Entwicklung. Unternehmen wie Suyin zeigen, dass sich durch intelligente Schnittstellendesigns nicht nur Bauraum sparen, sondern auch Performance, Effizienz und Zuverlässigkeit nachhaltig steigern lassen. Miniaturisierung wird damit zur strategischen Disziplin – und zum entscheidenden Wettbewerbsvorteil in einer zunehmend kompakten, vernetzten und leistungsorientierten Technologiewelt.
