Die Reihe beinhaltet folgende Bauteile:

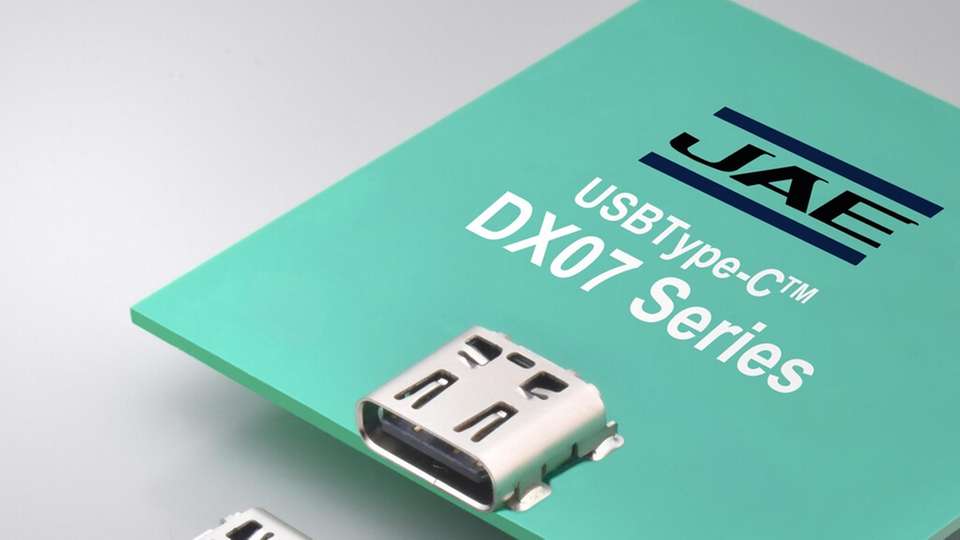

Buchsen als Onboard- (Hybrid oder SMT) und Mid-Mount-(SMT) Versionen: Hier wurde das interne Design optimiert, um die Signalintegritätsleistung zu verbessern. Neu ist, dass Steckverbinder nun SI-Tests erfolgreich durchlaufen müssen, um die USB4 40Gbps (Gen 3)-Zertifizierung zu erhalten. Der DX07S024JAAR1100 beispielsweise ist ein I/O-Connector, der in 24 Positionen flexibel, rechtwinklig eingesetzt werden kann. Mit einem Nennstrom von maximal 5 A und eine Nennspannung von 48 Vrms, sowie einem initialen Kontaktwiderstand von 40 mΩ bzw. Isolierwiderstand von mindestens 100 MΩ, eignet sich dieses Bauteil für den Einsatz in PCs, Tablets, VR/AR- und SSD-Applikationen
Steckverbinder: Der Stecker von JAE wurde als Golden Plug in die offizielle Testvorrichtung für den USB4- Zertifizierungstest aufgenommen. Wichtig: Stecker können keine direkte USB4 Gbps-Zertifizierung erhalten. Die USB 3.2 Gen 2-Zertifizierung ist die höchstmögliche Leistungszertifizierung für Stecker und kann in USB4 40Gbps-zertifizierten Kabelbäumen verwendet werden. JAE hat eigens für diesen Einsatz einen neuer Steckverbinder mit verbesserter SI-Leistung und einem tiefgezogenen Gehäuse entwickelt.
Kabelbaum: JAE entwickelte einen USB4 40 Gbps-zertifizierten, passiven Kabelbaum.
Anwendungsbeispiele
Smartphones,Tablets
PCs
Digitale Foto- und Videokameras
Bluetooth-Ohrhörer/Kopfhörer
VR/AR-Headsets
Monitore
Hubs und Steckdosen
USB-Ladegeräte
Drucker
POS-Terminals
Powerbank
