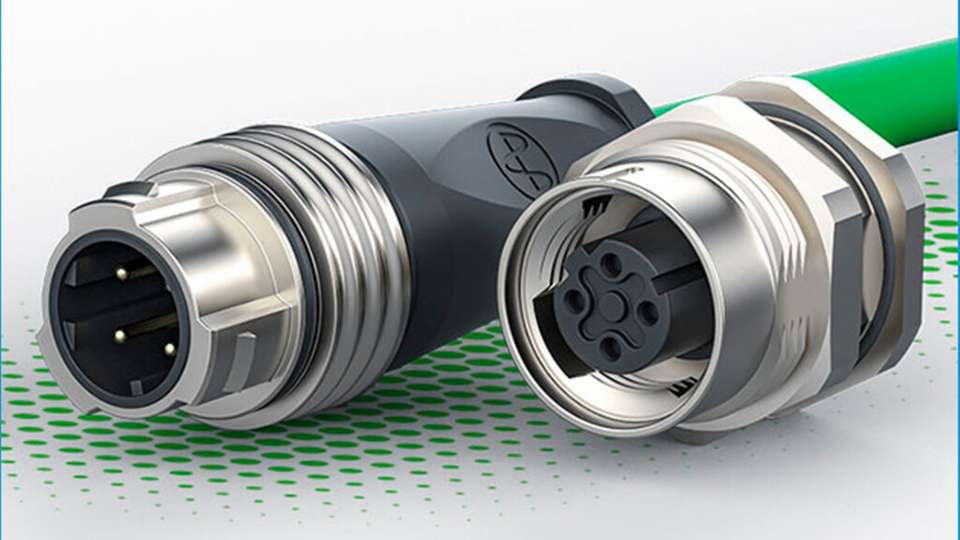

Yamaichi Electronics hat mit dem M12 Push-Pull mit Innenverriegelung einen neuen Maßstab gesetzt. Der kabelseitige Stecker verriegelt von innen mittels Rasthaken tief in der Gerätedose. Dadurch benötigt das Push-Pull System exakt den gleichen Bauraum wie eine gängige M12-Verbindung mit Schraubverriegelung.
Bei dieser Technologie ist es möglich die M12-Gerätedose komplett versenkt in das Endgerät zu integrieren, zum Beispiel in die Verteilerbox. Dabei kann die Gerätebuchse nach wie vor auch herkömmliche M12 Steckverbinder mit Schraubverriegelung aufnehmen. Anwender sind also nicht zwingend auf einen speziellen Kabelstecker angewiesen und bleiben flexibel.
Einfache Montage
Das System ist IP65/IP67 dicht und nutzt für Schraub- und Push-Pull Stecker voneinander unabhängige Dichtkonzepte. Eine gemischte Verwendung der Steckverbinder ist damit zuverlässig möglich. Außerdem verwendet die Gerätebuchse einen standardmäßigen O-Ring – einfache Montage und Integration sind somit gewährleistet.
Robuste Verriegelung

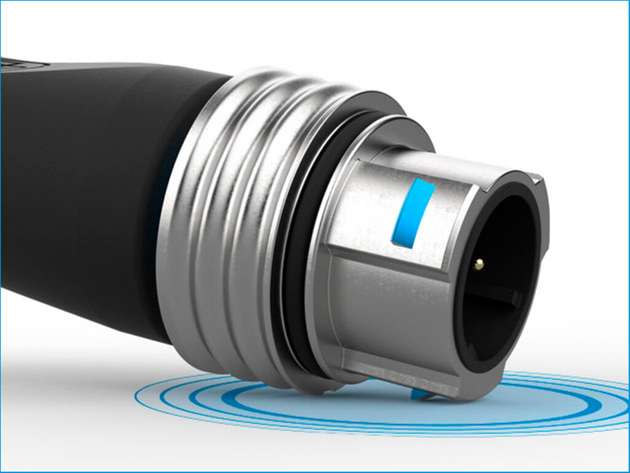

Die Rasthaken des Kabelsteckers sind innenliegend und metallisch ausgeführt, damit sind sie bestens gegen mechanische Belastung, zum Beispiel durch Drauftreten im ungesteckten Zustand geschützt. Sie sind außerdem besonders lang ausgeführt und verrasten tief in der Gerätebuchse. Dabei stützen sie sich gegen die Gewindesegmente der Gerätebuchse. Somit wird das System geführt und ist mechanisch äußerst robust, zum Beispiel unter Vibration. Dies bietet auch bei Einwirkung von Torsionsbelastung und Rotationskräften wesentliche Vorteile. Alle Steckverbinder sind elektrisch geschirmt und sichern auch bei hohen Datenraten die elektrische Performance.

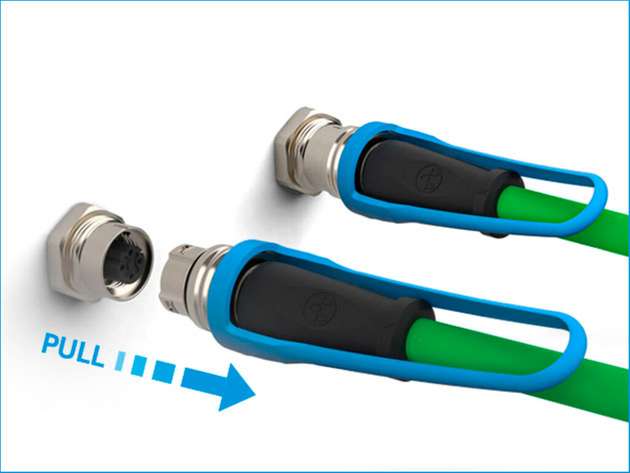

Dem Anwender stehen sämtliche Vorteile der Push-Pull Verriegelung zur Verfügung: große Zeitersparnis, Miniaturisierung, blindes und werkzeugloses Stecken bei einfachster Handhabung – und das alles gemäß der bewährten M12-Spezifikation.
Norm bringt Sicherheit
Während der internationalen Normierung wurden branchenübliche Anforderungen hinsichtlich Geräteintegration und Funktionalität eingebracht und berücksichtigt. Dadurch ist die ideale Basis für herstellerübergreifende Kompatibilität gewährleistet, welche zwischen verschiedenen Herstellern bereits nachgewiesen ist. Somit sind nun Design-ins für M12 Push-Pull Systeme möglich, ohne auf proprietäre Lösungen zurückgreifen zu müssen.
Weitere Informationen erhalten Sie auf der Website von Yamaichi.
