Das Norelem Schnellwechselsystem für Nullpunktspannung von Vorrichtungen setzt sich aus verschiedenen Komponenten zusammen. Dazu gehören Grundplatten, Schnellspannhalter, Aufbauelemente – in der Regel Adapter, um Spannelemente und Schnellspannhalter zu verbinden – sowie Spannelemente, also Schraubstöcke, Backenfutter oder Nadelauflagen.

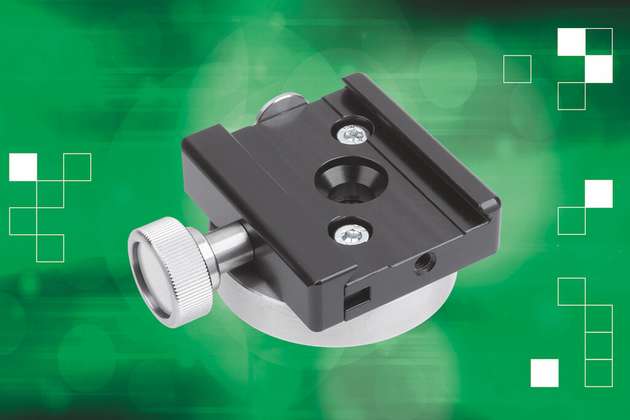

Schnellspannhalter verbinden Grundplatten und Aufbauelemente
Neu im Norelem Sortiment sind Schnellspannhalter, die als Basiselemente mit Hilfe einer T-Nut oder eines Gewindes direkt auf eine Grundplatte oder einen Maschinentisch montiert werden können. Norelem bietet verschiedene Grundplatten an, beispielsweise Grundplatten mit T-Nut und solche mit Gewindebohrungen M6.
Die Schnellspannhalter bilden die Schnittstelle zwischen den Grundplatten und den Aufbauelementen. Die Aufbauelemente wiederum dienen als Schnittstelle zwischen Grund- und Spannelementen und können werkzeuglos mit diesen verbunden werden. Das Norelem Produktportfolio umfasst drei verschiedene Aufbauelemente für die freie Positionierung im 3D-Raum: Adapter aus Aluminium für Präzisionsschraubstöcke und für Dreibackenfutter sowie Winkelelemente.
Mit den Spannelementen von Norelem können kleine Teile auf

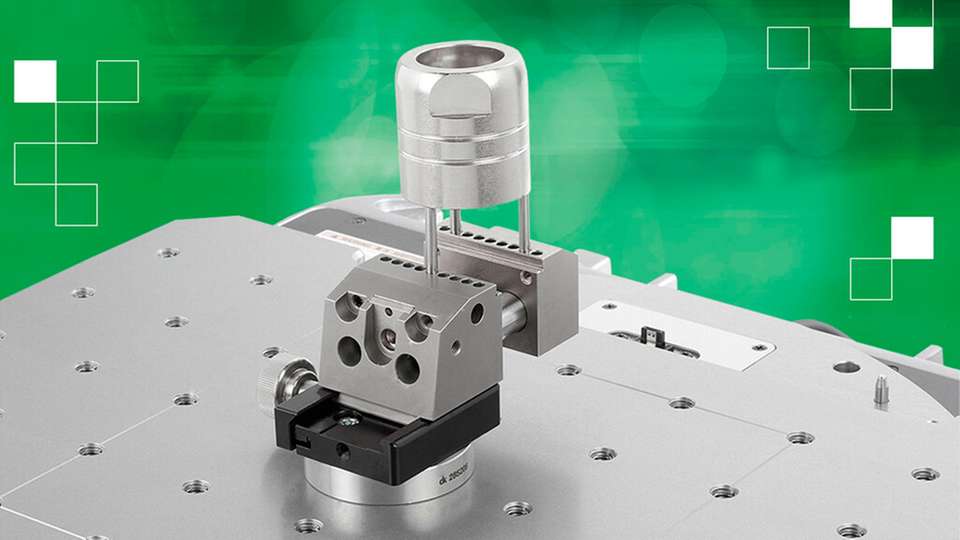

Messsystemen, Mikroskopen, Profilprojektoren und Ähnlichem positioniert und fixiert werden. Zum Sortiment gehören vier verschiedene Varianten: Mit den Präzisionsschraubstöcken, auch erhältlich in Miniaturbauform, können Werkstücke einfach und schnell für das Vermessen auf Messmaschinen festgeklemmt werden, auch solche mit Innenbohrungen. Das Präzisions-Dreibackenfutter Handspannfutter eignet sich speziell für Anforderungen, bei denen eine niedrige Spannkraft bei hoher Präzision gefordert ist.
Das runde Werkstück wird durch einfaches Drehen des Spannrings manuell oder mit dem mitgelieferten Spannhebel gespannt. Die Nadelauflage ist ideal zum Spannen von Formteilen, denn die gefederten Nadelstößel passen sich beim Eindrücken des Werkstücks an die Werkstückform an. Durch Klemmen der Nadelstößel werden die Werkstücke reproduzierbar in der geformten Werkstückaufnahme positioniert und fixiert.
