Multitouch-HMIs für umfangreiche Visualisierungen

Für umfangreiche Visualisierungen sind die HMIs der xx20-Serie die richtige Wahl. Das Breitbildformat – ausgerichtet im Hoch- oder Querformat – sorgt für viel Übersichtlichkeit und Freiraum bei der Anordnung von Bedienelementen und Inhalten.

Web-Visualisierung

Die Einbau- und Tragarm-HMIs der neuen Generation „xx20“ sind mit performancestarken Intel® Prozessoren mit vier Kernen ausgestattet, dazu kommen 4 GByte DDR4 Arbeitsspeicher und 128 GByte M.2 Sata Massenspeicher. In Kombination mit dem schlanken, Linux-basierten Echtzeit-Betriebssystem ist ein flüssiger Seitenaufbau garantiert – ein Vorteil speziell bei webbasierten Visualisierungen (HTML5, CSS3, JavaScript). Dazu trägt auch der integrierte Webbrowser beziehungsweise -server bei.

Flexible Anbindung Kommunikationsstandards wie OPC UA Client/ Server sowie MQTT werden selbstverständlich unterstützt. Im Standard verfügen die Panels über zwei Gigabit Ethernet (10/100/1000) und zwei USB 3.0 Host (Typ A) Schnittstellen sowie Kurzzeit-USV.

Schutzarten und Sicherheit bei der Handhabung

Frontseitig entsprechen beide HMI-Varianten IP65. Rückseitig entsprechen die ET xx20 Einbaupanels IP20 und die Tragarm-HMIs IP54. Diese sind für VESA 75/100 Montage ausgelegt.

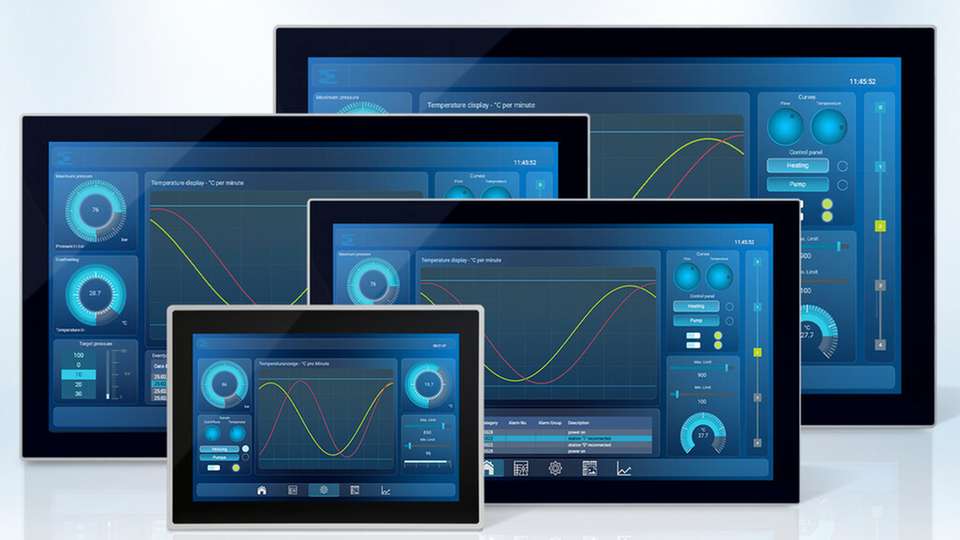

Bei den Multitouch-HMIs von Sigmatek ist modernste Projective-Capacitive-Touch-Technologie (PCT) im Einsatz, bei der die Sensorik geschützt auf der Rückseite der robusten, durchgehenden Glasfront angebracht ist. Multitouch-Eingaben tragen zudem zu mehr Sicherheit in der Handhabung von Maschinen und Anlagen bei, beispielsweise durch zwingend erforderliches, gleichzeitiges Betätigen von zwei Schaltflächen.
