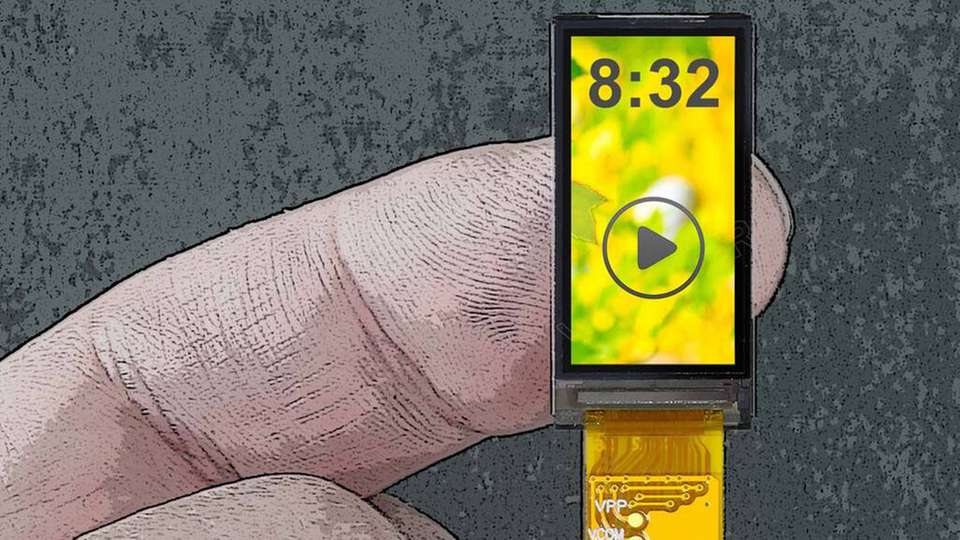

Nicht einmal daumengroß ist das neue LCD-Farbdisplay EA-TFT009-81AINN von Electronic Assembly. Auf einer 1 cm x 3cm großen Fläche stecken 80 x 160 Bildpunkte. Damit lassen sich gestochen scharfe grafische Anzeigen in Farbe oder schwarz-weiß realisieren.
Das kräftige, weiße LED-Hintergrundlicht macht das Display bis zu 500 cd/m2 hell. Damit ist es bei direkter Sonneneinstrahlung oder unter grellen OP-Lampen gut ablesbar. Da es sich um ein IPS-Panel mit All-Angle-Color-Technik handelt, bleiben Kontraste und Farben auch bei sehr schrägen Einblickwinkeln stabil.
Einfache Bedienung
Die Ansteuerung erfolgt über den integrierten Grafikcontroller ST7735S. Dessen SPI-Interface kommt mit drei oder vier Leitungen aus. So ist das Mini-Display besonders gut geeignet für Applikationen, bei denen es auf jeden eingesparten Anschluss-Pin ankommt.
Unter der Bezeichnung EA-TFT009-81AITC wird es dieses Grafikpanel in Kürze auch mit kapazitiver Touch-Oberfläche geben. Es verfügt dann über eine I2C-Schnittstelle, was das direkte Auslesen der berührten Koordinaten vereinfacht.
Anwendungsmöglichkeiten
Das Display benötigt eine Versorgungsspannung von 3,3 V und arbeitet zuverlässig in einem Temperaturbereich zwischen -20 °C und 70 °C. Es kann sowohl hochkant wie auch im Querformat betrieben werden.
Dank seiner geringen Abmessungen eignet es sich besonders als Anzeige in Wearables, aber auch in Messsonden, Akku-Bohrschraubern und elektrischen Handgeräten aller Art. Kombiniert mit der Touchoberfläche wird es zum informativen Schaltelement.
