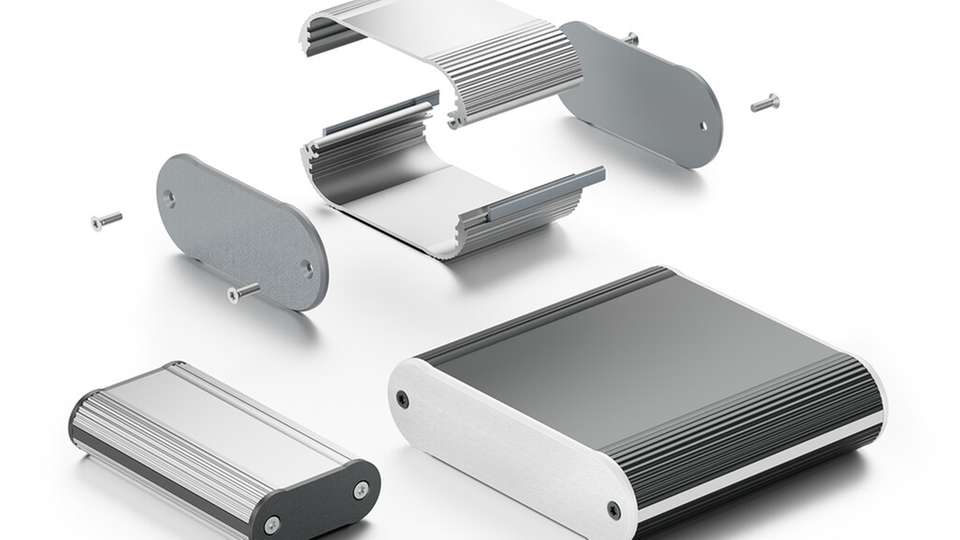

Ein zeitgemäßes Design in Kombination mit zahlreichen funktionalen Eigenschaften sind maßgebliche Faktoren bei der Auswahl geeigneter Gehäuselösungen für standardisierte Leiterplatten sowie ungenormte elektronische Bauteile. Die Firma Fischer Elektronik erweitert hierzu die Gehäuse-Serie Tondo um weitere Varianten mit optional wählbaren 3 mm starken Kunststoff-Deckelplatten. Die ergonomisch geformten Aluminiumkleingehäuse setzen sich aus zwei gegeneinander gesteckten Profilhalbschalen (aus Strangpresslegierung EN AW 6060 T66) mit integrierten innenliegenden Führungsnuten zur Aufnahme von Leiterplatten in 1,6 und 1,8 mm Materialstärke zusammen.
Fixiert werden die Profilhalbschalen standardmäßig mittels front- und rückseitigen Deckelplatten aus 2 mm Aluminiumblech (AlMg1). Die neuen Gehäuseausführungen der Serie Tondo (Art. TON DK …) beinhalten die 3 mm Deckelplatten aus einem schlagzähen Kunststoff (ABS mit der Brandschutzklasse UL 94 V-0), welche eine strukturierte Oberfläche für eine ansprechende Optik besitzen und in den Farben telegrau (ähnlich RAL 7045), graphitschwarz (ähnlich RAL 9011) und verkehrsweiß (ähnlich RAL 9016) erhältlich sind. Die spezielle Geometrie der Gehäuseprofile ermöglicht die Aufnahme von Folientastaturen oder Frontfolien.
Aluminium trifft Kunststoff
Durch die Werkstoffkombination aus Aluminium und Kunststoff entstehen Gehäuse, die zwei unterschiedliche technische Anforderungen erfüllen. Während der Aluminiumgehäusekörper für eine mechanische Stabilität und eine gute Wärmeableitung sorgt, gewährleisten die Kunststoff-Deckelplatten, die problemlose Durchlässigkeit von Funkwellen beispielsweise für WLAN-, Bluetooth oder Mobilfunkantennen – und ermöglichen somit den Einsatz der Gehäuse zum Beispiel für funkbasierten Geräten.
Die neuen Gehäuse Tondo sind derzeit in vier unterschiedlichen Standardgrößen, zwei Oberflächenausführungen (naturfarbig – und schwarz eloxiert) sowie sieben Standardlängen (50, 80, 100, 120, 160, 200, 220 mm) erhältlich. Neben den Standardfarben besteht die Möglichkeit, die neuen Kunststoff- Deckelplatten sowie die seitlich integrierten Designleisten aus Kunststoff (UL94-V0) in vielen anderen RAL-Farben entsprechend Ihrem Corporate Design zu realisieren. Zusätzlich können die Gehäuse auf Kundenwunsch in anderen Längen, Oberflächen, mit zusätzlicher mechanischer Bearbeitung oder Bedruckungen angefertigt werden. Die Kleingehäuse Tondo werden als zerlegter Bausatz inklusive Deckelplatten und Montagematerial geliefert.
