PCC-4124-040-01 von Block vereint ein Schaltnetzteil mit einer kapazitiven USV in einem kompakten Gehäuse. Die integrierte USV stellt bei kurzzeitigen Spannungsschwankungen die Versorgung sicher. Auch bei Netzausfall ermöglicht sie einen sicheren Datenaustausch zwischen der Ortsnetzstation und der Leitwarte. Gerade der Datenaustausch bei Netzausfall ist von großer Bedeutung, um nachvollziehen zu können, warum es am Netzanschlusspunkt zum Ausfall gekommen ist.
Stabile Kommunikation auch bei Netzschwankungen
PCC-4124-040-01 hat einen Eingangsspannungsbereich von 180 bis 264Vac und ist für den einphasigen Netzanschluss ausgelegt. Die Ausgangsspannung beträgt 24Vdc bei einem konstanten Ausgangsstrom von 4A. Eine integrierte Speicherkapazität von 2025 Joule (Ws) ermöglicht eine Pufferzeit von 45 Sekunden bei 1A Last.
Als Energiespeicher dienen wartungsfreie und langlebige Ultrakondensatoren. Die zuverlässige Versorgung der angeschlossenen Verbraucher unterstützt die Digitalisierung bestehender Ortsnetzstationen beziehungsweise Trafostationen.

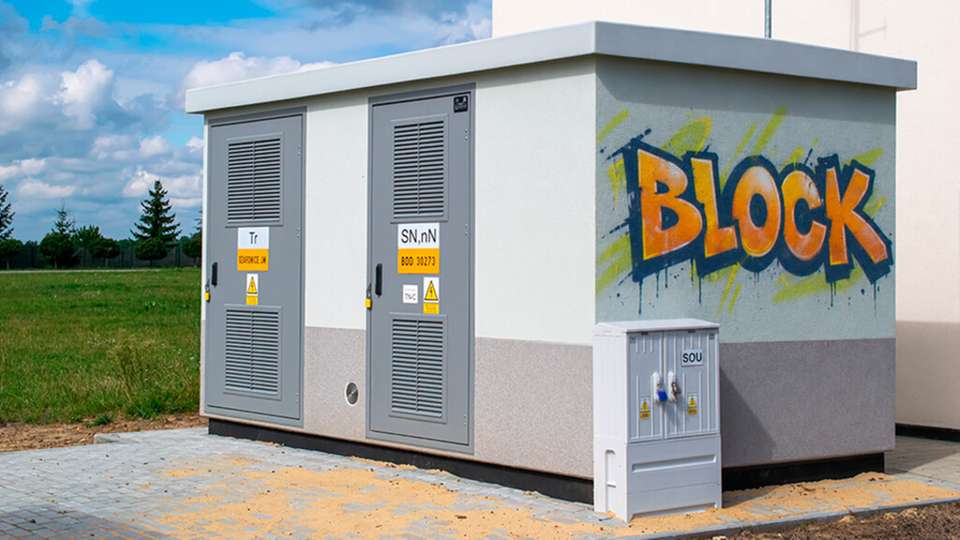

Retrofit für bestehende Ortsnetzstationen
Schwankende Lasten und dezentrale Erzeuger wie PV-Anlagen erhöhen die Anforderungen an moderne Stromnetze und stellen Netzbetreiber vor neue Herausforderungen. Ein vollständiger Austausch bestehender Stationen ist dabei nicht immer wirtschaftlich oder technisch notwendig. Retrofit-Lösungen ermöglichen es, vorhandene Ortsnetzstationen gezielt zu digitalisieren.

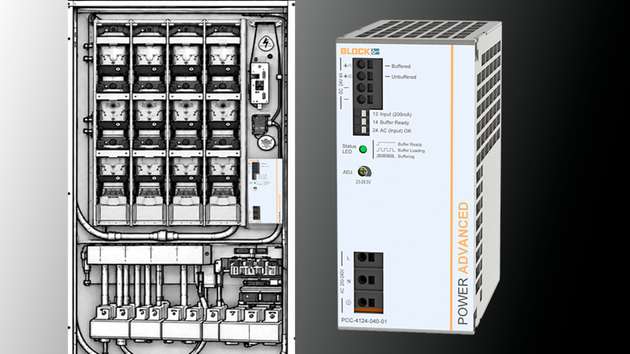

Das PCC-4124-040-01 eignet sich als Baustein für die platzsparende Nachrüstung bestehender Ortsnetzstationen. Es wurde speziell für den Einbau in NH-Sicherungsleisten entwickelt und stellt sicher, dass auch bei einem Netzausfall wichtige Informationen noch übertragen werden können.
Gespeicherte Energie gezielt nutzen
Mit der zunehmenden Digitalisierung von Ortsnetzstationen gewinnt die Kommunikation zwischen Stationen und Leitwarte immer mehr an Bedeutung. Messwerte, Zustände und Störinformationen müssen zuverlässig übertragen werden, auch im Fehlerfall. Ein Ausfall der Netzspannung bedeutet nicht automatisch, dass auch die Kommunikation zur Leitwarte abbricht. Durch die Pufferung bleiben die wesentlichen Steuerungs- und Kommunikationskomponenten für einen definierten Zeitraum aktiv.
Besonders wichtig ist dabei die Aufteilung der Verbraucher auf einen gepufferten und ungepufferten Ausgang. Der ungepufferte Ausgang ist für Verbraucher vorgesehen, die bei einem Netzausfall nicht zwingend weiter betrieben werden müssen. Diese Verbraucher werden im Störungsfall abgeschaltet und belasten dadurch nicht den Energiespeicher der USV. Der gepufferte Ausgang hingegen versorgt die für die Kommunikation und Steuerung relevanten Komponenten, zum Beispiel das LTE-Modem, während der Pufferzeit weiter.
Mit dem PCC-4124-040-01 und zusätzlicher Messtechnik lässt sich eine klassische Ortsnetzstation zu einem intelligenten und besser überwachbaren Netzknoten weiterentwickeln. Sie wird damit zu einem wichtigen Baustein für ein stabiles, transparentes und zukunftsfähiges Stromnetz.
Block Transformatoren-Elektronik ist vom 24. bis 26. November 2026 auf der SPS-Messe in Nürnberg: Halle 4, Stand 410.
