Im Modular Transport System können individuell gesteuerte Transporteinheiten flexibel als Master oder als Slave, einzeln oder im Verbund agieren.

Skalierbares System von Transporteinheiten Flexibler Werkstücktransport

12.02.2020

Innerhalb von Maschinen wie einer Roboterzelle muss für den Werkstücktransport gesorgt werden, um Be- und Entladestationen mit den Bearbeitungs- und Messstationen zu verknüpfen. Als Lösung hierfür eignet sich das Modular Transport System, das sich auf bis zu 100 Meter skalieren lässt.

Das 2019 mit dem German Innovation Award ausgezeichnete Modular Transport System der Zimmer Group ist Teil einer roboterbasierten, modularen Fertigungszelle und sorgt für den Werkstücktransport in der Zelle. Die individuell gesteuerten Transporteinheiten können je nach Anforderung als Master oder als Slave eingesetzt werden und dabei entweder einzeln oder im Verbund agieren. Dadurch entfällt eine starre Kopplung des Transports, beispielsweise über ein durchgehendes Transportband.

Ein entscheidender Vorteil gegenüber herkömmlichen Maschinen ist die extrem hohe Anlagenverfügbarkeit dieser Roboterbearbeitungszelle. Das Transportsystem ist so konzipiert, dass die Transpporteinheiten (Shuttles) bei Bedarf im Betrieb einzeln ausgeschleust und ausgetauscht werden können. Alle anderen Anlagenkomponenten sind so ausgelegt, dass im Servicefall oder bei Wartungsarbeiten keine unnötigen Demontagen erforderlich sind.

Eine weitere Innovation des Modular Transport Systems liegt in der integrierten 48 V Akku-Zwischenkreispufferung, welche in Kombination mit der Rekuperationsfunktion der Transporteinheiten die Laststromspitzen um zirka 85 Prozent und somit den Energieverbrauch der Anlage um mehr als 8 Prozent reduziert.

Die Zelle kann direkt an ein MES-System angebunden werden. Die einzelnen Werkstücke werden durch einen Barcode von der Maschinensteuerung eindeutig identifiziert. Damit werden eine umfassende Fertigungskontrolle und eine hohe Produktionsqualität sichergestellt.

Variabler Transport

Das ganze System kann variable Werkstücke in Losgröße 1 verarbeiten und durch Hinzufügen von weiteren Funktionsmodulen die Leistungsfähigkeit nahezu beliebig skalieren. Der Ausbau der Zellen reicht von wenigen Metern mit ein oder zwei Bearbeitungsstationen bis zu 100 Metern mit mehr als 30 Bearbeitungsstationen.

Diese Modularität ermöglicht individuelle Lösungen, die schnell in Betrieb genommen werden können, da jedes Modul einzeln vorab getestet werden kann. Das verkürzt die Hochlaufzeiten im Vergleich zu klassischen Bearbeitungsmaschinen erheblich. Sie lässt sich leicht an spezifische Einsatzfälle oder auch dem logistischen Umfeld und den notwendigen Sicherheitskonzepten anpassen.

Digitaler Zwilling für Simulation

Für jedes dieser Module existiert ein digitaler Zwilling, das heißt die Software ist bereits für jedes Modul vorhanden und an einem HILS-System („Hardware in the Loop-System“) getestet. Wird eine neue Kombination von Modulen benötigt, kann bereits vor der Disposition ein digitaler Zwilling der gesamten Zelle erzeugt, der Materialfluss getestet und die Leistungsfähigkeit der Anlage in Echtzeit überprüft werden.

Dieser HILS-basierte digitale Zwilling begleitet die Anlage während der gesamten Lebenszeit. Er dient als Trainingsgerät für neues Bedienpersonal und zum Vorabtest bei Neuprodukten. Bei der Losgröße-1-Produktion in Echtzeit lässt sich vorab die Tagesproduktion simulieren, der „Produktionsstatus“ freischalten beziehungsweise sperren und somit einen Produktionsstau verhindern.

Das zentrale Bearbeitungsmodul besteht aus zwei Industrierobotern, die jeweils mit einer Multibearbeitungseinheit ausgerüstet sind. Die beiden kooperierenden Roboter arbeiten in einem räumlich begrenzten Bereich. Hier wird das Werkstück innerhalb eines sonst fließenden Prozesses kurzzeitig angehalten. Der eng begrenzte Bearbeitungsraum ermöglicht dabei eine Minimierung der Bearbeitungstoleranzen.

Eine weitere große Herausforderung ist es, mit handelsüblichen Robotern eine auf +/- 0,1 mm genaue Fertigung zu ermöglichen. Dazu hat die Zimmer Group eine sensorische Inline-Korrektur-Funktion entwickelt, welche die geforderte Präzision permanent überwacht und gegebenenfalls automatisch nachkorrigiert.

Bildergalerie

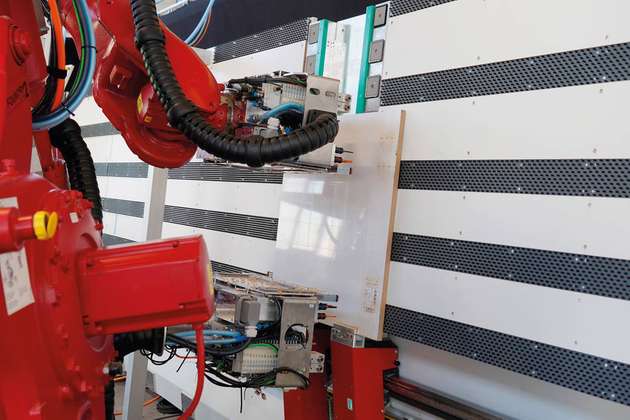

  • Beim Modular Transport System (Bildmitte unten) handelt es sich um ein modular aufgebautes, vollvernetztes und beliebig skalierbares System von Transporteinheiten.

    Bild: Zimmer
