Die Lasertechnologie hat sich in den vergangenen Jahren in zahlreichen Industriezweigen rasant weiterentwickelt. Von der industriellen Materialbearbeitung über medizinische Anwendungen bis hin zu diversen Forschungsprojekten entstehen immer leistungsfähigere und zugleich stärker spezialisierte Lasersysteme. Mit dieser Entwicklung steigen auch die Anforderungen an die elektrische Versorgung der Laserdioden. Während früher häufig universelle Netzteile eingesetzt wurden, rückt heute eine anwendungsspezifische Auslegung der Stromversorgung immer stärker in den Fokus. „Lasersysteme werden zunehmend individuell auf eine konkrete Anwendung hin entwickelt. Entsprechend müssen auch die Stromversorgungslösungen genau auf diese Systeme abgestimmt sein“, erklärt Heiko Seel, Product Manager bei Schulz-Electronic, einem Anbieter von Stromversorgungslösungen und Entwicklungspartner für anspruchsvolle Test-, Forschungs- und Industrieanwendungen. Das Unternehmen hat sich auf präzise AC- und DC-Stromversorgungslösungen für industrielle und wissenschaftliche Anwendungen spezialisiert, unter anderem auch im Bereich der Lasertechnologie.
Steigende Leistungen und Laserarchitekturen
Ein wesentlicher Treiber dieser Entwicklung sei Seel zufolge der technologische Wandel bei den Laserdioden selbst. So arbeiten moderne Anwendungen häufig mit Dioden-Stacks oder seriell verschalteten Single-Emittern, um höhere optische Leistungen und bessere Strahlqualitäten zu erreichen. Dadurch steigen sowohl die benötigten Ströme als auch die Versorgungsspannungen.
Während klassische Laserdioden-Barren vor allem hohe Ströme erforderten, verschiebt sich der Fokus bei vielen neuen Anwendungen in Richtung höherer Spannungen. Solche Architekturen finden sich beispielsweise beim Pumpen leistungsstarker Faserlaser, in hochpräzisen Schneidprozessen oder in wissenschaftlichen Hochleistungsanwendungen.
„Es besteht eine enorme Bandbreite an Laseranwendungen – von industriellen Fertigungsprozessen über Medizintechnik bis hin zu Defence-Projekten. Jede dieser Anwendungen stellt jedoch sehr spezifische Anforderungen an ihre jeweilige Stromversorgung“, sagt Seel.
Hohe Dynamik und Treiberdesigns
Neben Leistung und Spannung spielt zudem die Dynamik vieler Laseranwendungen eine entscheidende Rolle. Während im klassischen Continuous-Wave-Betrieb ein besonders geringer Ripple im Vordergrund stehen kann, verlangen gepulste Anwendungen extrem schnelle Stromanstiegszeiten und eine sehr präzise Regelung.
Gerade bei kurzen oder ultrakurzen Pulsen wird deutlich, dass Stromversorgung und Laserdiode nicht getrennt voneinander betrachtet werden können. Leitungsinduktivitäten, geometrische Nähe zwischen Treiber und Diode sowie das gesamte Systemlayout beeinflussen direkt die erreichbare Pulsdynamik.
„In vielen Fällen reicht es dann nicht aus, einfach ein Netzteil auszuwählen. Treiber, Anschlussgeometrie und Laserdioden müssen in solchen Fällen als Gesamtsystem betrachtet und gemeinsam optimiert werden“, erläutert Seel.
Grenzen klassischer Standard-Netzteile
Vor diesem Hintergrund stoßen klassische Standard-Netzteile oder rein katalogbasierte Lösungen zunehmend an ihre Grenzen. Zwar können sie oft die nominellen Strom- und Spannungswerte bereitstellen, erfüllen jedoch nicht immer die zusätzlichen Anforderungen moderner Laseranwendungen.
Ein wichtiger Aspekt ist beispielsweise der verfügbare Bauraum. Moderne Lasersysteme sind häufig kompakt aufgebaut, sodass große Netzteile mechanisch nur schwer integrierbar sind. Gleichzeitig verlangen viele Anwendungen eine sogenannte Point-of-Load-Versorgung, bei der der Strom möglichst nahe an der Laserdiode erzeugt wird.
„Wenn Treiber und Diode räumlich weit voneinander entfernt sind, können Leitungsinduktivitäten und Verluste schnell zum limitierenden Faktor werden“, so Seel. Er fügt hinzu: „Deshalb kommen kompakte DC/DC-Treiberlösungen in unmittelbarer Nähe zur Diode zunehmend in Betracht.“
Elektronische Sicherheit und mechanischer Schutz
Ein weiterer zentraler Aspekt moderner Lasersysteme stellt die Gewährung derer Sicherheit dar. Hochleistungs-Laseranlagen müssen häufig die Anforderungen der DIN EN ISO 13849-1 erfüllen, insbesondere das Performance Level e. Dieses stellt die höchste Sicherheitskategorie für Maschinen dar.
Klassische mechanische Schutzkonzepte erweisen sich in diesem Kontext allerdings ebenfalls häufig als nicht mehr zureichend. In vielen modernen Laserarchitekturen existiert etwa kein zugänglicher Resonatorbereich mehr, in dem ein mechanischer Shutter den Strahl unterbrechen könnte.
„Bei heutigen Faserlasern tritt der Strahl erst am Ausgang der Faser aus. Mechanisch einzugreifen würde bedeuten, die gesamte Laserleistung absorbieren zu müssen – das ist technisch kaum sinnvoll realisierbar“, erklärt Seel.

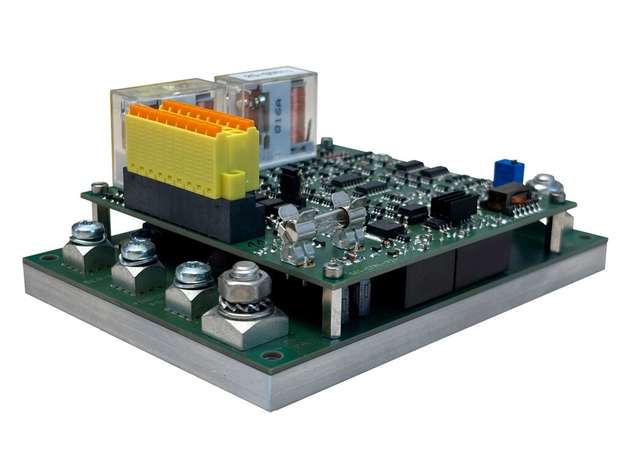

Eine Alternative bieten elektronische Sicherheitsschalter, die den Laser direkt zwischen Treiber und Diode deaktivieren. Dadurch kann der Laser zuverlässig abgeschaltet werden, ohne dass die gesamte Stromversorgung heruntergefahren werden muss.
Von der Komponente zum integrierten System
Dadurch wird deutlich, dass die steigende Komplexität moderner Laseranwendungen dazu führt, dass die Stromversorgung zunehmend als integraler Bestandteil der Systemarchitektur verstanden werden muss. Treiber, Sicherheitseinrichtungen, Steuerung und mechanische Integration müssen aufeinander abgestimmt sein.
Hier setzt bspw. Schulz-Electronic mit einem breiten Portfolio an Stromversorgungslösungen für Laser- und Photonik-Anwendungen an. Dazu gehören unter anderem Hochleistungs-Treiberplattformen wie die LDDP-Serie, elektronische Sicherheitsschalter sowie kundenspezifische Racksysteme.
„Die Projekte zur Lösungsimplementierung beginnen dafür meist mit einer detaillierten Analyse der Anwendung“, erläutert Seel. „Dabei betrachten wir nicht nur Strom und Spannung, sondern auch Faktoren wie Pulsdynamik, Leitungswege, Integration, Sicherheit und Systemarchitektur.“ Auf dieser Basis entstehen durch Schulz-Electronic applikationsspezifisch konzipierte Lösungen, die von einzelnen Treibern bis hin zu vollständig integrierten Stromversorgungssystemen reichen können.
Skalierbarkeit und Systemintegration als Zukunftsthemen
Mit Blick auf zukünftige Laseranwendungen nehmen insbesondere Skalierbarkeit und modulare Architekturen an Bedeutung zu. Viele Systeme werden heute so ausgelegt, dass sie später erweitert oder an steigende Leistungsanforderungen angepasst werden können. Auch Themen wie thermisches Management, mechanische Integration und geeignete Schnittstellen spielen eine immer größere Rolle für die langfristige Betriebssicherheit einer Laseranlage.
„Eine stabile Laseranlage entsteht nicht allein durch einen leistungsfähigen Treiber“, betont Seel. „Erst wenn elektrische Auslegung, Mechanik, Thermik und Steuerung zusammenpassen, ermöglicht dies ein wirklich robustes Gesamtsystem.“
Zusätzlich zeigt sich laut Seel in vielen Projekten, dass die Anforderungen an Laserstromversorgungen nicht nur durch die eigentliche Laserquelle bestimmt werden, sondern auch durch die übergeordnete Anlagenarchitektur. So müssen etwa Produktionsanlagen häufig rund um die Uhr zuverlässig arbeiten, während Forschungsumgebungen hingegen maximale Flexibilität und Anpassungsfähigkeit verlangen. Stromversorgungslösungen müssen daher sowohl hohe technische Präzision als auch langfristige Stabilität bieten. Und gerade bei Hochleistungsdioden entscheidet die Qualität der elektrischen Versorgung oft darüber, ob ein System dauerhaft reproduzierbare Ergebnisse liefert oder ob Leistungsabfälle, thermische Belastungen oder unkontrollierte Pulsverläufe auftreten.
Vor diesem Hintergrund gewinnt die enge Zusammenarbeit zwischen Anlagenherstellern, Laserentwicklern und Stromversorgungsspezialisten wie Schulz-Electronic zunehmend an Relevanz. Eine frühzeitige Einbindung in die Systemplanung ermöglicht es, elektrische, mechanische und thermische Aspekte von Anfang an gemeinsam zu optimieren. Dadurch lassen sich nicht nur Leistungsreserven besser nutzen, sondern auch Integrationsaufwand und Entwicklungszeiten reduzieren.
Fazit
Die Stromversorgung moderner Laserdioden ist längst mehr als eine reine Energiequelle. Steigende Leistungen, hochdynamische Pulsregime und strenge Sicherheitsanforderungen machen sie zu einem zentralen Baustein moderner Laserarchitekturen. Entscheidend ist dabei die systemische Betrachtung: Treiber, Laserdiode, Sicherheitskonzept und Integration müssen als zusammenhängendes Gesamtsystem ausgelegt werden. Anbieter wie Schulz-Electronic zeigen, wie sich aus einzelnen Komponenten integrierte Stromversorgungslösungen entwickeln lassen, die den wachsenden Anforderungen moderner Laseranwendungen im höchsten Maße gerecht werden.
