TQ auf der Motek Beethovens Sinfonie auf Stromregler

Durch das TQ-Rechenmodul wäre es möglich, mit dem Stromregler Beethovens 9. Sinfonie in klarem d-Moll einzumodulieren.

Bild: TQ
20.09.2016

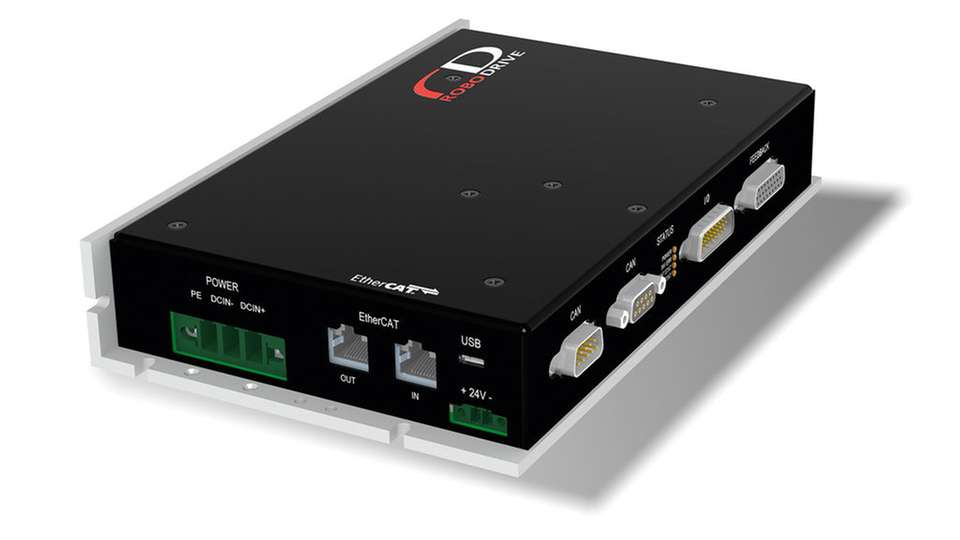

Die TQ-Group wird Ende 2016 unter der Marke RoboDrive ihre eigenen Servoumrichter auf den Markt bringen. Der universell einsetzbare Niederspannungsinverter SDB-40-100 bietet die Möglichkeit, das volle Dynamikpotenzial der RoboDrive-Motoren abzurufen.

Die universelle Servo-Drive-Box SDB-40-100 unterstützt zur leichten Systemintegration alle marktüblichen Sensortypen und Feldbusse. Daneben hat TQ besonderes Augenmerk darauf gelegt, dass sogar in Netzwerken mit dreistelliger Teilnehmerzahl alle Achsen im Nanosekunden-Bereich aufeinander abgestimmt werden können.

Das leistungsfähige TQ-Rechenmodul ermöglicht es, alle Regelkreise ausnahmslos mit 100 kHz zu takten. Somit wäre es beispielsweise möglich, mit dem Stromregler Beethovens 9. Sinfonie in klarem d-Moll einzumodulieren. Etwas antriebstechnischer formuliert reicht die Regeldynamik aus, um Motoren unter sauberer Sinuskommutierung bis zu 600.000 U/min schnell zu betreiben.

Die Drehzahldynamik zeigt sich bei einer Drehzahlinversion von negativer auf positive Maximaldrehzahl, die so schnell vonstattengeht, dass sie visuell nicht wahrnehmbar ist. Diese Inversion bedeutet eine Drehzahländerung von mehr als 50.000 U/min. in knapp 10 Millisekunden, sodass der entstehende Ruck des nur 8 Gramm leichten Rotors mit der menschlichen Hand deutlich spürbar ist.

Mit den kurzen Reglertakten ist TQ den Schritt gegangen, um klassische Oszilloskope bei der Inbetriebnahme überflüssig zu machen. Das digitale Datenlogging stellt neben den üblichen Zustandsgrößen auch sämtliche internen Reglervariablen mit einer zeitlichen Auflösung von 100 kHz direkt am PC zur Verfügung.

TQ mit RoboDrive auf der Motek: Halle 8, Stand 8510
