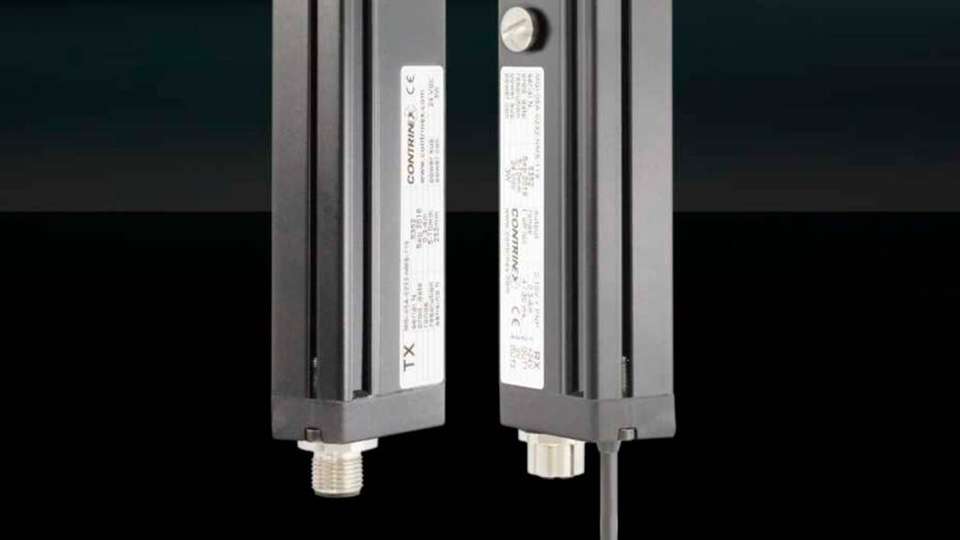

Die messenden IR-Lichtgitter von Contrinex bieten eine hohe Auflösung im Messbereich sowie schnelle Ansprechzeiten von 5 bis 14 Millisekunden.

Bild: Contrinex

Auflösung von bis zu 6 Millimeter Automation mit messenden Lichtgittern ohne Fremdlichtbeeinflussung

07.05.2018

Mit messenden Lichtgittern lassen sich automatisiert die Abmaße von Produkten ermitteln. Die neue Sensorbaureihe MGI von Contriex vereint dabei verschiedene messende Infrarot-Lichtgitter. Diese werden für unterschiedliche Messbereiche bis zu einer maximalen Messhöhe von 1438 Millimetern angeboten.

Sponsored Content

Mit messenden Lichtgittern lassen sich automatisiert einfach und zugleich zuverlässig die Abmaße von Produkten ermitteln. Objekte mit unterschiedlichsten Oberflächeneigenschaften werden sicher erkannt und die Reaktionszeiten sind verhältnismäßig kurz. Setzen die Lichtgitter zudem auf Infrarotstrahlung beeinflusst auch Fremdlicht im Umfeld die verlässliche Messung nicht. Die Sensorik-Spezialisten von Contrinex haben daher mit der neuen Sensorbaureihe MGI verschiedene messende Infrarot-Lichtgitter im Angebot. Diese werden für unterschiedliche Messbereiche bis zu einer maximalen Messhöhe von 1438 mm angeboten. Die Grundfläche der Sensorleiste beträgt 40 x 20,5 mm. Weil dank einer speziellen Technologie die Strahlen parallel und überkreuzt laufen, liegt die maximale Auflösung im zentralen Messbereich bei 6 mm. Wo eine geringere Genauigkeit gefordert ist, eignet sich die Variante mit Zentralstrahlenabstand von 12 mm und einer Auflösung von 14 mm.

Die Ansprechzeiten liegen zwischen 4 und 14 ms je nach Messhöhe und Strahlenabstand. Messwerte werden als analoges 0...10 V- oder 4...20 mA-Signal ausgegeben. Die messenden Lichtgitter überzeugen durch einfache Inbetriebnahme; mit Switches lässt sich sehr einfach der Messbereich (Position oder Dimension des Objekts) einstellen. Verglichen mit alternativen Lösungen am Markt überzeugen die Infrarot-Lichtgitter durch höhere Auflösung, leichtere Inbetriebnahme und ein besseres Preis-Leistungsverhältnis. Verbaut man zwei Lichtgitter zueinander um 90° versetzt können die Höhe und Breite eines Objekts gemessen werden. Zusätzlich lässt sich über die Laufgeschwindigkeit des Bandes die Länge ermitteln. Mit wenig Aufwand können so alle Maße eines Objektes automatisiert ermittelt werden. Ideal geeignet sind die messenden Lichtgitter für den Einsatz in der Logistik, um z.B. im Warenlager Kisten automatisch nach Größe einzusortieren. Weitere Anwendungen finden sich unter anderem in automatisierten Verpackungsanlagen oder in der Holzindustrie
