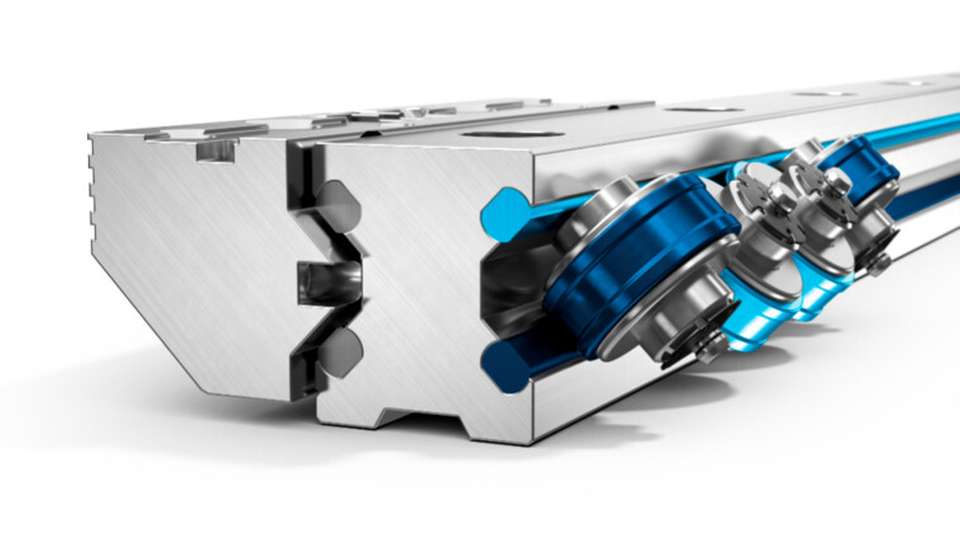

Franke-Linearsysteme bestehen aus einem leichten Aluminium-Grundkörper mit nadel- oder kugelgelagerten Laufrollen aus Stahl oder Niro und sind völlig wartungsfrei. Spezielle Deckscheiben an den Laufrollen dichten die Lagerung nach außen ab. Laufrollen in O-Anordnung gewährleisten eine gleich hohe Belastbarkeit aus allen Richtungen. Die Laufrollen sind mit einer Nut versehen, die an das Profil der Laufbahn angepasst ist. Durch dieses System der geführten Rolle werden die Laufrollen seitlich geführt und es wird ein gleichmäßig leichter und leiser Lauf erreicht. Schienen- und Kassettenprofile können darüber hinaus kundenspezifisch angepasst werden.
Vorteile der Franke-Aluminium-Linearführungen im Vergleich zu herkömmlichen Systemen:
Schiebewiderstand entsprechend den Anforderungen der Anwendung einstellbar
Laufwagen können ohne Fixierung von der Schiene genommen werden
Verwendung von Nadellagern erzeugt einen ruhigen Lauf (kein Stick-Slip-Effekt)
Kein Austritt von Schmiermittel durch gekapselte Rollen
Laufrollen sind lebensdauergeschmiert, keine Nachschmierung erforderlich
Wartungsfreies System
Wartungsfreie Systeme mit niedrigem Gewicht
Die Konstrukteure zahlreicher Unternehmen achten mittlerweile auch bei Linearsystemen auf geringe zu bewegende Massen. Die Aluminium-Rollenführung von Franke überzeugt dabei durch ihre Leistungsdaten. Geschwindigkeiten von 10 m/s sowie Beschleunigungen von 40 m/s2 können realisiert werden. Die Führungen besitzen ein ausgezeichnetes Ansprechverhalten bei hohen Wiederholraten. Stick-Slip-Effekte treten nicht auf und das Führungssystem bringt sofort volle Leistung. Das niedrige Gewicht der Aluminium-Komponenten ermöglicht hohe Geschwindigkeiten bei geringer Antriebsenergie.
Wartungsfreie Systeme werden verstärkt angefragt. Zielvorgaben beim Verpacken von zum Beispiel Lebensmitteln, Pharmazie-, Chemie- oder Technikprodukten sind hohe Flexibilität und Produktivität bei geringen Wartungs- und Stillstandzeiten. Der Trend geht in der Verpackungsindustrie aus diesen Gründen immer mehr in Richtung Wartungsfreiheit. Franke Linearführungen erfüllen diese Anforderungen - sie sind wartungsfrei. Die Nadellager der Laufrollen besitzen eine Lebensdauerschmierung. Durch die geschlossene Bauform wird der Austritt von Schmierstoffen vermieden und ein Nachschmieren überflüssig. Völlig schmierstofffreie Varianten der Führung sind für spezielle Einsatzfälle ebenfalls erhältlich und helfen somit, die Produktionssicherheit zu garantieren.
Speziell eingesetzte Niro-Komponenten machen das Führungssystem auf Wunsch lebensmitteltauglich und abwaschbar. Selbst aggressive Medien wie Salz, Molke oder Säure können der Führung nichts anhaben. Hohe hygienische Anforderungen für das Verpacken von Lebensmitteln werden durch eine Reinraum-Zertifizierung erfüllt.
Linearführungen zugeschnitten auf Kunden-Anforderungen
Franke-Aluminium-Rollenführungen sind in 6 Größen erhältlich, von der kompakten Größe 12 bis zur kräftigen Größe 45. Die kleine Baugröße erhöht zusätzlich die Dynamik. Alle Größen sind in Schienenlängen bis 4 m einteilig lieferbar. Lange Hubstrecken sind problemlos umsetzbar durch koppelbare Schienen. Zubehör wie Klemmung, Faltenbalg, Metallabstreifer ergänzen das Sortiment.
Wesentlich ist auch, dass die Laufbahnen in jedes vom Kunden gewünschte Aluprofil eingebracht werden können. Auch die Gestaltung der Laufwagen ist frei definierbar und kann um zusätzliche Komponenten wie Spindelgehäuse oder Messsystemen ergänzt werden. Ähnlich wie bei Drahtwälzlagern geht es im Wesentlichen darum, die Funktion – die lineare Bewegung an sich – zu realisieren. Zum bestmöglichen Nutzen des Anwenders.
Neu: Linearführungen mit induktivem Messsystem
Das induktive Messsystem wurde entwickelt, um die präzise Bestimmung von Positionen in anspruchsvollen und schwer zugänglichen Anlagen zu ermöglichen. Diese Innovation zielt darauf ab, die Herausforderungen bei der Positionierung in komplexen Umgebungen zu überwinden und eine hohe Genauigkeit zu gewährleisten. Ab sofort erhältlich, bietet dieses neue System eine benutzerfreundliche Plug&Play-Lösung, die mit allen gängigen Steuerungsprogrammen auf dem Markt funktioniert.
Das Einbringen einer speziellen Nut in die Führungsschiene ermöglicht es, das magnetische Messband direkt in das Profil einzusetzen, wodurch ein reibungsloser Lauf des gesamten Moduls gewährleistet werden kann. Die Anschraubbohrungen der Führungsschiene bleiben davon unberührt und werden nicht verdeckt.

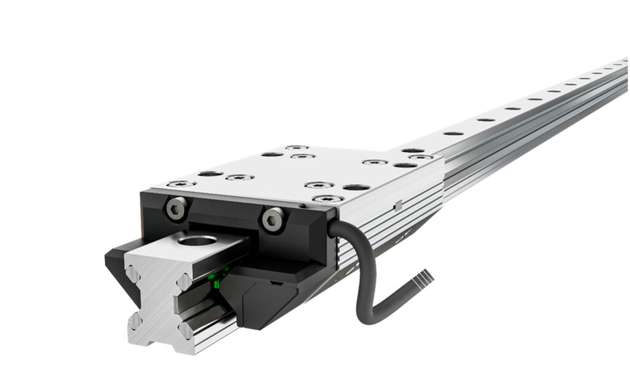

Der Sensor ist geschickt in einen 3D-gedruckten Halter im Abstreifer integriert, wodurch die Baugröße im Vergleich zu herkömmlichen Linearmodulen ohne Messsystem nur minimal verändert wird. Diese intelligente Integration macht die Franke Linearführung äußerst montage- und wartungsfreundlich und bleibt weiterhin unempfindlich gegenüber Verschmutzung.
Die Abnehmbarkeit des Laufwagens von der Schiene bleibt erhalten, und auch die Kopplung mehrerer Schienen (bis zu 50 m) ist weiterhin problemlos möglich.
Darüber hinaus können die meisten bestehenden Franke-Linearführungen mit nur geringem Aufwand nachgerüstet werden. Ausgenommen von dieser Möglichkeit sind lediglich Linearführungen vom Typ FDD (amagnetisch) und FDI (vakuumtauglich).
