Zentrale Steuerung für Stockholms Arenen

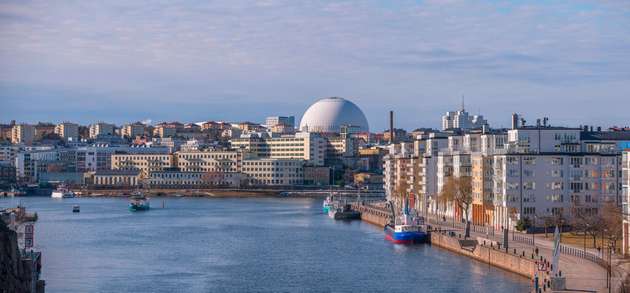

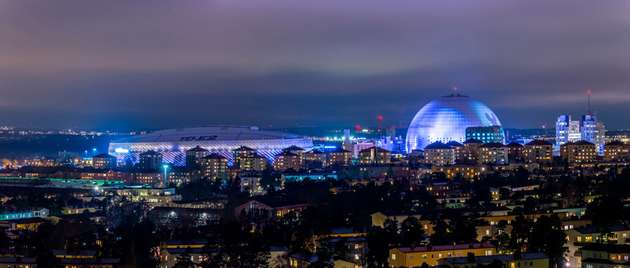

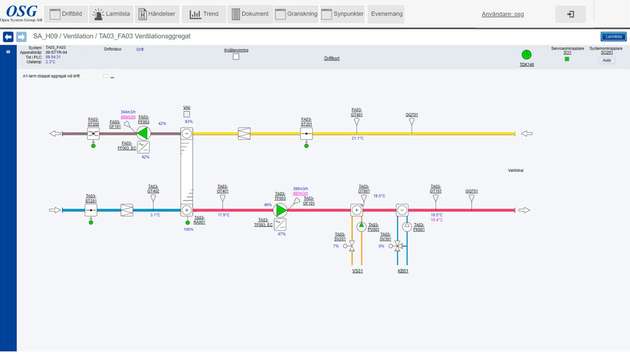

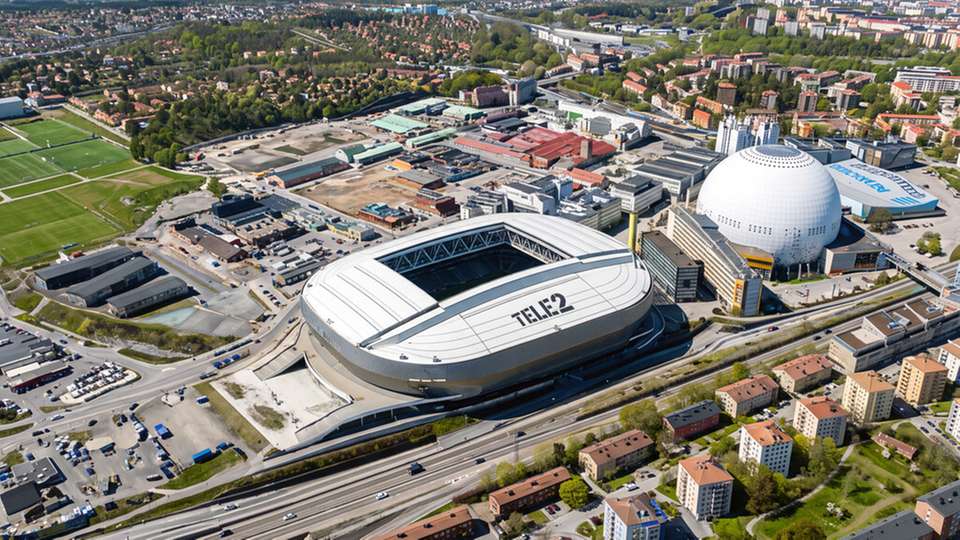

Die Stockholm-Arena und die Stockholm Globe-Arena, zwei ikonische Mehrzweckarenen, waren mit unterschiedlichen Steuerungs- und Überwachungssystemen ausgestattet. Der Eigentümer, SGA Fastigheter AB, hatte sich entschieden, beide Anlagen auf ein einheitliches SCADA-System zu migrieren, um eine moderne Web-Lösung zu schaffen, die auf einer offenen Plattform basiert. Darüber hinaus waren verbesserte Planungswerkzeuge für die Veranstaltungsverwaltung gefordert, beispielsweise optimierte Einstellungen der Systeme für Heizung, Lüftung und Klimaanlage für verschiedene Sportarten und Veranstaltungen, detailliertere Grundrisse und erhöhte Kapazitäten zur Datenerfassung sowie -analyse.

Umfangreiches Portfolio

Der Systemintegrator OSG begann mit der Durchführung des Turnkey-Projekts, bei dem nahezu alle Aspekte der Implementierung wie Software- und Hardwarelieferung, Programmierung, Inbetriebnahme und Tests abgedeckt wurden. Das Ziel des Projekts war die Einrichtung eines Atvise-SCADA-Systems als einer leistungsstarken und flexiblen Web-SCADA-Lösung.

Im Rahmen des Projekts hat OSG eine breite Palette an Produkten und Dienstleistungen beigetragen, darunter eine redundante Serverlösung mit Atvise, bei der zwei physisch getrennte, aber virtuell gekoppelte Server für hohe Performance und maximale Verfügbarkeit der SCADA-Applikation sorgen. Eine der Anforderungen für dieses Projekt bestand darin, die Daten auch in einem kundenseitigen MS SQL Server bereitzustellen. Dank der Offenheit von Atvise konnte OSG eigene modulare und wiederverwendbare Komponenten erstellen, um Alarme und historische Daten mühelos mit einer externen Datenbank zu synchronisieren. Ebenso wurde eine eigene Komponente implementiert, die es ermöglicht, in Displays Notizen hinzuzufügen. Dies steigert die Effizienz in der Bedienung und erleichtert den Informationsaustausch zwischen verschiedenen Bedienern. „Unsere neuen Module OSG Trends und OSG Alarms & Events interagieren mit einer MS SQL-Datenbank, durch die Offenheit von Atvise, konnte dies sehr effizient umgesetzt werden.“ erläutert Magnus Raunio von OSG die Hintergründe.

Standardisierte Integration in Atvise

Um den Bedienern ein einheitliches Erscheinungsbild und Benutzererlebnis über alle verwendeten Softwarelösungen hinweg zu gewährleisten, wurden verschiedene Elemente entwickelt: darunter eine JavaScript-Library, eine Bibliothek mit HTML-Bausteinen, zahlreiche spezifische Bedien- und Interaktionselemente, Online-Kartenansichten, Navigations- und Menüstrukturen. Die Vielseitigkeit von Atvise ermöglichte eine nahtlose Integration dieser Komponenten. „Der externe Event Scheduler wurde als Webanwendung in Atvise eingebettet, wobei die gleichen Webkomponenten wie in Atvise verwendet wurden“, erläutert Magnus Raunio weiter. Zur Erhöhung der Interoperabilität wurde ein bestehendes Feuer-Alarmierungssystem integriert und vielzählige S7-1200 und S7-1500 Steuerungen auf Basis von OPC UA eingebunden.

Das Ergebnis: Kosten- und Leistungsvorteile

OSG hat das volle Spektrum an Programmier- und Gestaltungsarbeiten für sämtliche Grafiken übernommen und einen Symbole-Katalog für Atvise  erstellt, der auf dem schwedischen Standard für Systemkomponenten beruht. Nach Abschluss des Projekts konnte das gesamte SCADA-System und die Überwachung der Stockholm-Arena und der Stockholm Globe-Arena erfolgreich unter Atvise  zusammengefasst werden. Dies führte zu signifikanten Verbesserungen in puncto Betriebsflexibilität, Leistung, Zuverlässigkeit sowie betrieblicher Effizienz. Die Anzahl der notwendigen Serviceeinsätze konnte deutlich reduziert werden, was wiederum Kosten sparte.

Parzin Seradji, Technischer Manager bei SGA Fastigheter, sagt: „Wir sind unglaublich glücklich mit OSG als Integrator und Systemlieferanten. Und Atvise SCADA entspricht voll unseren Erwartungen. Unsere Mitarbeiter sind begeistert vom intuitiven Design und der klaren Struktur der Oberflächen. Obschon die Arena während der Implementierung weiterhin genutzt wurde, bewältigte OSG die damit verbundenen Herausforderungen sehr gut.“

Pläne für Zukunft

Angesichts des großen Projekterfolgs plante OSG die Fortsetzung der Arbeiten durch die Integration weiterer kleiner Arenen wie Hovet und Annexet in Stockholm in die entwickelte Atvise SCADA-Plattform.
