Da in der Luftfahrt und bei eVTOL-Plattformen zunehmend Hochspannungs-Gleichstrom-Versorgungsarchitekturen mit 270 V bis 800 V zum Einsatz kommen, stehen Ingenieure vor einer entscheidenden Herausforderung: Sie müssen einen Transientenschutz auswählen, der die Klemmspannung so streng begrenzt, dass ein Latch-up in Solid-State-Power-Controller-Modulen (SSPC) und anderen Hochspannungs-Halbleiterbauelementen verhindert wird, ohne dabei die Stoßspannungsfestigkeit zu beeinträchtigen.
Mithilfe der von Littelfuse entwickelten FlatSuppressX-Technologie nutzen die AK-FL-TVS-Dioden eine fortschrittliche Foldback-/Snapback-I-V-Kennlinie, um während schneller Transienten und energiereicher Überspannungsereignisse eine nahezu konstante, niedrige Klemmspannung aufrechtzuerhalten. Damit können Entwickler empfindliche Leistungselektronik schützen und gleichzeitig die Anforderungen der modernen Stromverteilung in der Luftfahrt erfüllen.
Mehr Flexibilität bei der Halbleiter-Auswahl
Im Gegensatz zu herkömmlichen TVS-Bauelementen, die bei steigendem Stoßstrom höhere und weniger vorhersehbare Klemmspannungen aufweisen können, steuern FlatSuppressX-Bauelemente das Transientenverhalten präzise und vermeiden gleichzeitig das Latch-up-Risiko. Dieser Ansatz bietet Ingenieuren mehr Flexibilität bei der Auswahl von Halbleitern mit niedriger Nennspannung in Hochspannungs-Leistungsschaltungen. Dies verbessert die Designeffizienz, ohne den Schutz zu beeinträchtigen.
„Der entscheidende Vorteil der FlatSuppressX-Technologie liegt in ihrer Fähigkeit, selbst unter extrem energiereichen Überspannungsbedingungen eine stabile, niedrige Klemmspannung zu bieten“, sagt Charlie Cai, Director of Product Management im Geschäftsbereich Protection bei Littelfuse. „Für Luftfahrtanwendungen bedeutet dies, dass Ingenieure SSPC-Module und andere empfindliche Halbleiterbauelemente besser vor Latch-up schützen können, während sie gleichzeitig die Anforderungen der modernen Stromverteilung in der Luftfahrt erfüllen.“
Wichtige Merkmale und Vorteile
FlatSuppressX-Technologie: Die fortschrittliche Foldback-I-V-Kennlinie sorgt für eine flache, stabile und niedrige Klemmspannung und trägt so dazu bei, das Latch-up-Risiko in Hochspannungsschaltungen zu vermeiden.
Hohe Stoßstromfestigkeit: Nennstoßströme von 6 kA, 8 kA und 10 kA (8/20 µs) über die gesamte Baureihe.
Hochzuverlässige Prüfung: 100 % geprüft gemäß MIL-STD-750-Methoden, einschließlich Sicht-, Stoßspannungs-, Temperaturwechselprüfung und HTRB.
Konformität mit RTCA DO-160: Erfüllt die Umweltqualifikationsanforderungen für die Luftfahrtelektronik.
Designflexibilität: Ermöglicht den Einsatz von Halbleitern mit niedrigerer Nennspannung in Hochspannungsstromkreisen und verbessert so die Kosteneffizienz.

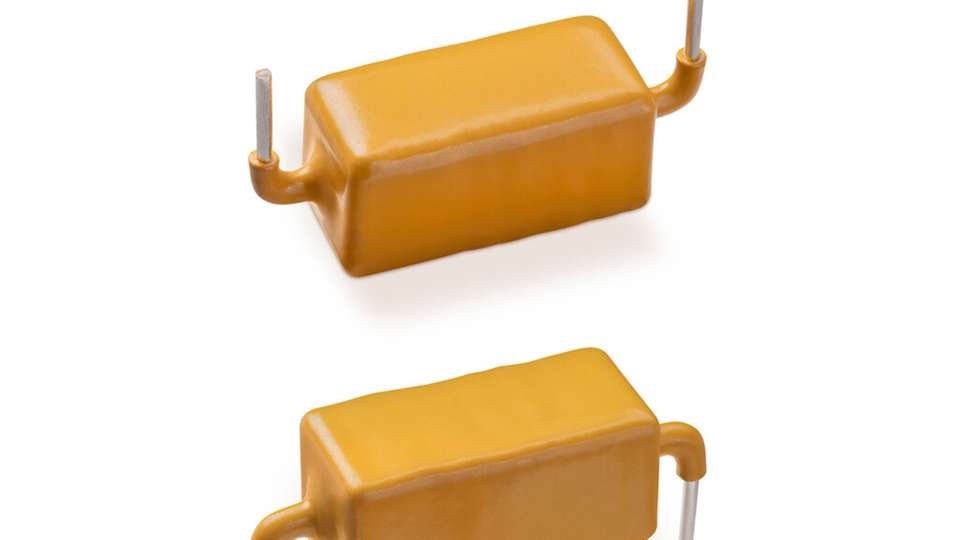

Die Bauelemente sind für den Schutz von Gleichstromschienen und anderen empfindlichen Schaltungen in Hochspannungs-Luftfahrt-Stromversorgungssystemen ausgelegt. Sie eignen sich insbesondere dort, wo empfindliche Halbleiterbauelemente eine präzise Klemmsteuerung erfordern. Das axial bestückte Gehäuse ist halogenfrei, RoHS-konform und mit bleifreien E4-Anschlüssen versehen. Es unterstützt sowohl Reflow- als auch Wellenlöten.
Zielmärkte und Anwendungen
Der TX00AT314AMA eignet sich für Anwendungen, die geringen Stromverbrauch, hohe Zuverlässigkeit sowie Flexibilität vom Prototyp bis zur Serienfertigung erfordern, darunter:
Luft- und Raumfahrt sowie Verteidigung: 270 V bis 800 V Gleichstrom-Antriebsstränge in der Luftfahrt
Schaltungen für Halbleiter-Leistungsregler (SSPC)
Elektrische Systeme für eVTOL und Flugzeuge der nächsten Generation
Schutz von Gleichstromschienen in hochzuverlässiger Avionik
Durch die Kombination einer hochzuverlässigen Überspannschutzfunktion mit einer flachen, niedrigen Klemmspannung helfen die AK-FL-TVS-Dioden Ingenieuren dabei, robustere und zuverlässigere Schutzlösungen für die Leistungselektronik der nächsten Generation in der Luftfahrt zu entwickeln.
FAQs
Was ist die FlatSuppressX-Technologie?
FlatSuppressX ist eine proprietäre TVS-Architektur von Littelfuse, die eine fortschrittliche Foldback-/Snapback-I-V-Kennlinie nutzt, um während transienter Ereignisse eine nahezu konstante, niedrige Klemmspannung aufrechtzuerhalten.
Warum ist eine niedrige Klemmspannung in Stromversorgungssystemen der Luftfahrt wichtig?
Eine niedrigere, stabilere Klemmspannung trägt dazu bei, ein Latch-up in SSPC-Modulen und anderen Hochspannungs-Halbleiterbauelementen zu verhindern, da Luftfahrtplattformen zunehmend auf Hochspannungsarchitekturen mit 270 V bis 800 V Gleichstrom umgestellt werden.
Für welche Anwendungen eignen sich diese TVS-Dioden?
Die AK-FL-Serie eignet sich für Hochspannungs-Gleichstromsysteme in der Luftfahrt und für eVTOL-Anwendungen, einschließlich SSPC-Schaltungen und anderer Anwendungen, die einen robusten Transientenschutz und hohe Zuverlässigkeit erfordern.
Verfügbarkeit
Die AK-FL-TVS-Dioden sind in Großpackungen zu 56 Stück pro Karton erhältlich. Musteranfragen können Sie an autorisierte Littelfuse-Vertriebspartner weltweit richten.
