Strukturierte Signalführung im NVH-Umfeld

Bei NVH-Messungen stehen häufig Sensorik, Datenerfassung und Auswertung im Fokus. Mit steigender Komplexität moderner Testing-Umgebungen lohnt sich jedoch auch ein genauer Blick auf die Signalführung.

Viele konventionelle Breakout-Boxen basieren auf einzeln konfektionierten Leitungen, die innerhalb der Anschlussbox kontaktiert und anschließend gebündelt werden. Dieses Vorgehen funktioniert grundsätzlich zuverlässig, kann bei mehrkanaligen Messaufbauten jedoch zusätzlichen Verkabelungsaufwand, erhöhte mechanische Belastung und steigende Anforderungen an Dokumentation, Signalqualität und Reproduzierbarkeit mit sich bringen.

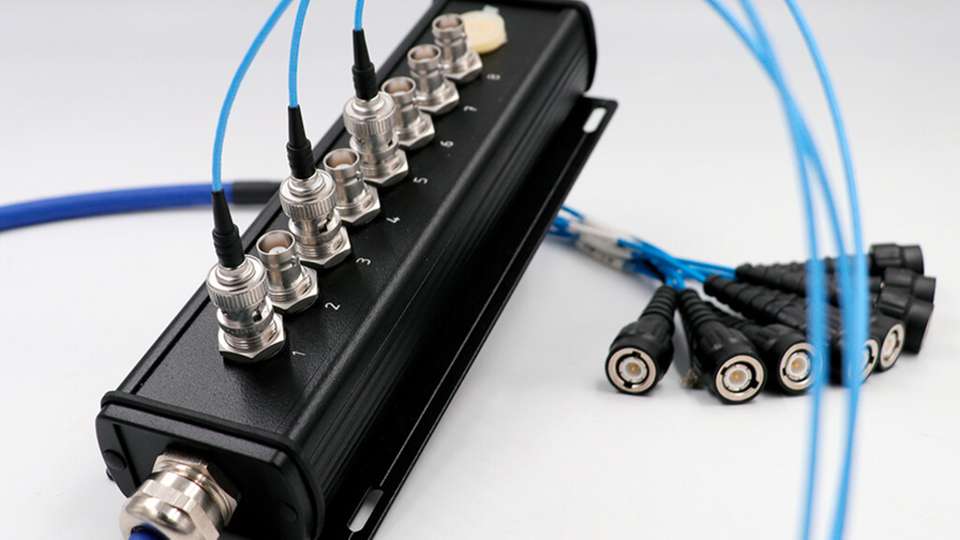

Ein alternativer Ansatz besteht darin, Anschlussbox und Verbindungskabel als abgestimmtes Gesamtsystem zu betrachten. Breakout-Boxen mit integrierten Multicore-Leitungen bündeln mehrere Signalleitungen innerhalb einer definierten Kabelstruktur. Daraus ergeben sich unter anderem höhere mechanische Stabilität, definierte Biege und Bewegungseigenschaften, abgestimmte Schirmkonzepte sowie eine strukturierte und übersichtliche Signalführung.

Die Lösungen sind für unterschiedliche Messanforderungen ausgelegt. Eine Koax-Low-Noise-Variante adressiert klassische NVH-Anwendungen mit Mikrofonen oder uniaxialen Sensoren. Eine zweite Ausführung auf Basis von IEPE-Triax-Leitungen unterstützt mehrkanalige Beschleunigungsmessungen mit mehreren triaxialen Sensoren.

Typische Einsatzbereiche reichen von mobilen Messungen im Fahrzeug bis hin zu stationären Prüfständen und Laborumgebungen. Gerade in komplexen Testing-Anwendungen kann eine strukturierte Signalführung dazu beitragen, Installationsaufwand zu reduzieren, Messpunkte übersichtlich zu bündeln und reproduzierbare Messergebnisse zu unterstützen.
