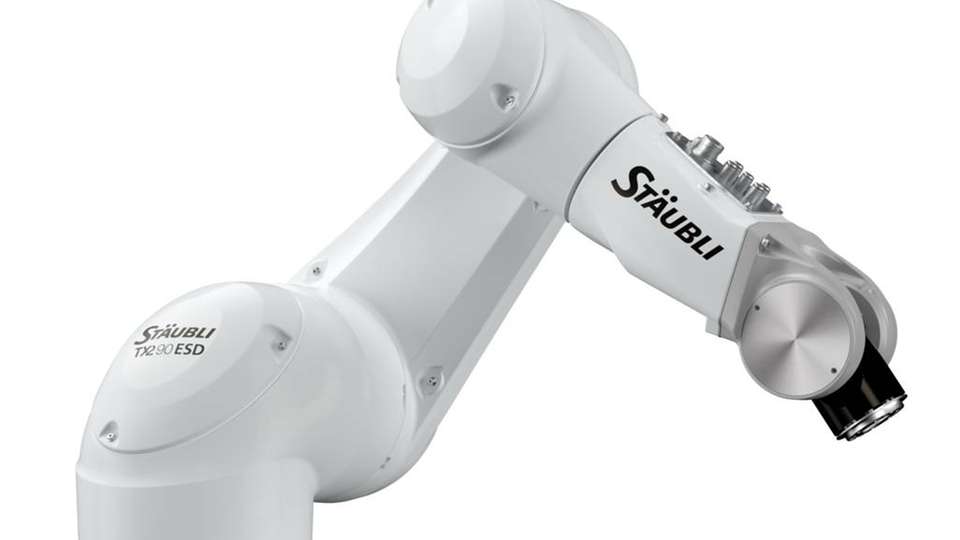

Die Electro Static Discharge-Baureihen sind für Einsätze in der Montage sowie beim Prüfen und Verpacken konzipiert.

Bild: Stäubli

Produktivität steigern Prozesssichere Automation für die Elektronikbranche

05.11.2019

Am 12. November 2019 startet die Productronica in München. Hier zeigt Stäubli, wie sich die Produktivität in der Elektronikfertigung mit Robotern in ESD-Ausführung steigern lässt.

Der Einsatz von Robotern in der Elektronikbranche stellt hohe Anforderungen: Einerseits sollen die Maschinen hochdynamisch, präzise und zuverlässig im Dauereinsatz arbeiten, gleichzeitig muss dabei jedes Risiko einer unkontrollierten, elektrostatischen Entladung vermieden werden. Um dieses Problem bei der Produktion sensibler Elektronikbauteile auszuschließen, bietet Stäubli die neu entwickelten TS2 SCARAs sowie die schnellen Sechsachser der TX2-Baureihen in Electro Static Discharge (ESD)-Ausführung an.

Die Electro Static Discharge-Baureihen sind für Einsätze in der Montage sowie beim Prüfen und Verpacken konzipiert. Zu den klassischen Applikationen zählen Herstellung und Funktionstests von Leiterplatten, Steuergeräten, Sensorik, Gangstellermodulen und dergleichen mehr sowie zahlreiche Anwendungen bei der Produktion von Mobilfunkgeräten.

Bei den ESD-Roboterbaureihen sind alle Armsegmente vom Werkzeug bis zum Roboterfuß mit Masse verbunden. Zudem erhalten die Roboter eine ESD-kompatible Speziallackierung. Alle zugänglichen Elemente und Oberflächen sind elektrisch leitend ausgeführt. Drei spezielle Testverfahren im Hinblick auf Oberflächenwiderstand, Entladung von Restladungen und transversale Leitfähigkeit belegen die ESD-Konformität der Roboter.

Diese Roboter sind für Montage-, Prüf und Verpackungsprozesse von sensiblen Elektronikbauteilen entwickelt und sorgen dabei für Prozesssicherheit. Ihre Leistungsfähigkeit steht denen der Standardroboter in nichts nach. Die Spezialausführungen sind ebenso präzise, schnell und zuverlässig und überzeugen unter extremen Einsatzbedingungen mit herausragender Performance ohne jedwede Einschränkungen. Der Einsatz dieser Maschinen in sensiblen Umgebungen soll Prozesssicherheit garantieren und Schäden an teuren Elektronikbauteilen verhindern.

Neue Vierachser der TS2-Baureihe haben viel zu bieten

Die neuen Vierachser der TS2-Baureihe haben außer der ESD-Option noch mehr zu bieten. „Mit der komplett neu entwickelten SCARA-Baureihe dringen wir in eine bis dato unerreichte Leistungsklasse vor. Die Vierachser mit eigenentwickelter JCS-Antriebstechnik überzeugen mit kurzen Zykluszeiten, einem Hygienedesign ohne außenliegenden Kabelpaket sowie einer sehr kompakten Bauweise“, betont Peter Pühringer, Division Manager Stäubli Robotics.

Die neue Roboterfamilie besteht aus insgesamt vier Mitgliedern, namentlich TS2-40, TS2-60, TS2-80 und TS2-100.

Bildergalerie

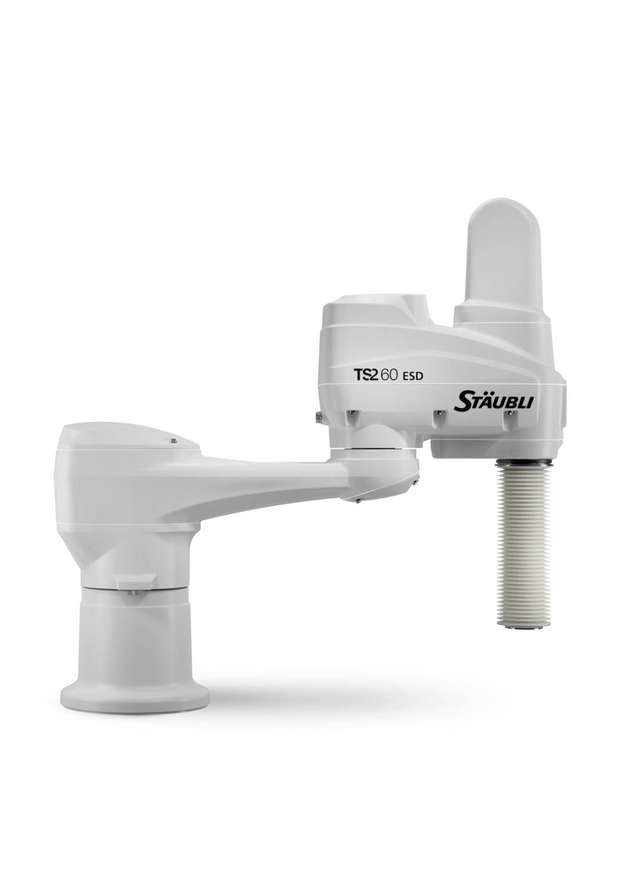

  • Die Leistungsfähigkeit dieser Maschinen steht denen der Standardroboter in nichts nach.

    Bild: Stäubli

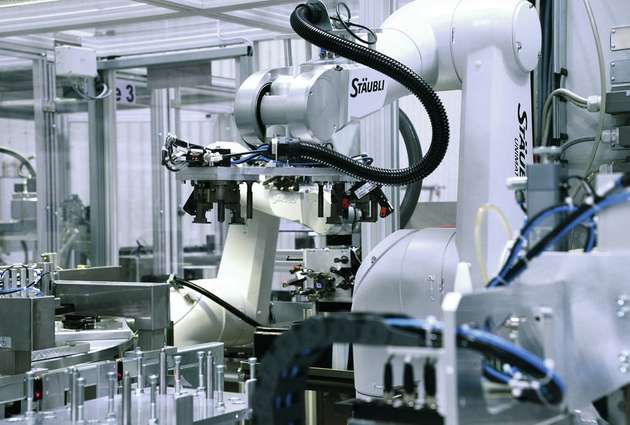

  • In der kompletten Anlage für die Montage von Gangstellermodulen kommen ausschließlich Roboter in ESD-Ausführung gegen elektrostatische Aufladung zum Einsatz.

    Bild: Stäubli
