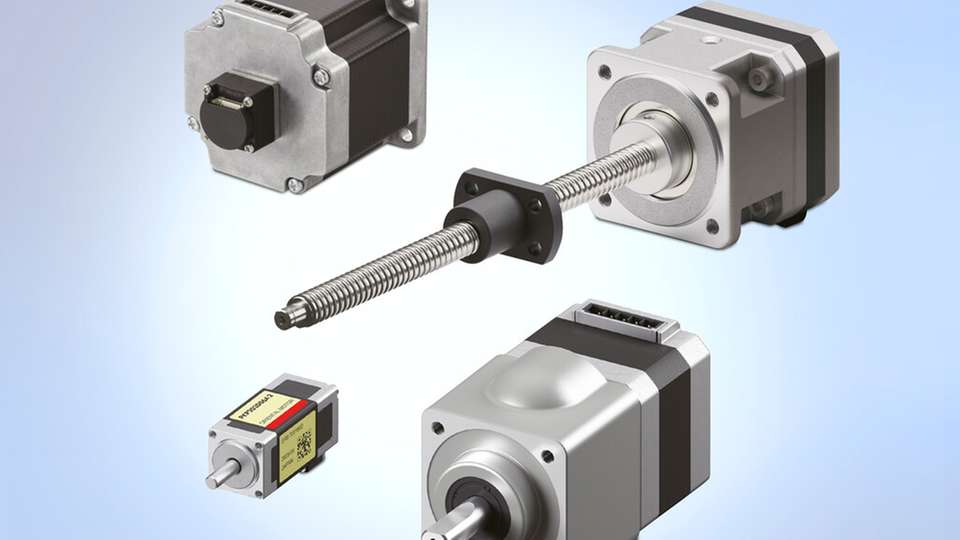

Die Schrittmotoren der PKP-Serie von Oriental Motor wurden für Anwendungen in der Medizintechnik entwickelt, die hohe Drehmomente über einen großen Drehzahlbereich sowie höchste Wiederholgenauigkeit erfordern. Ihr optimiertes Rotor-/Stator-Design reduziert die Stromaufnahme und Vibrationen und sorgt so für einen besonders ruhigen Lauf. In Kombination mit den CVD-Treibern von Oriental Motor erreichen die Antriebe Positioniergenauigkeiten bis in den Submikrometerbereich und eignen sich somit ideal für Analysegeräte, Pumpen, Diagnostik-Automaten, Dosiersysteme oder die automatisierte Probenhandhabung.
Präzisionsantrieb für Labor‑ und Medizintechnik
Die Motoren sind als 2-phasige und 5-phasige Ausführungen mit Basisschrittwinkeln von 1,8 Grad beziehungsweise 0,72 Grad sowie als hochauflösende Varianten mit 0,9 Grad beziehungsweise 0,36 Grad erhältlich. Die Serie umfasst sieben Rahmengrößen von 13 mm bis 85 mm. Die besonders kompakte 13-mm-Version zählt zu den kleinsten ihrer Klasse und bietet gleichzeitig ein hohes Drehmoment und eine hohe Präzision.
Für zusätzliche Anforderungen bietet Oriental Motor zahlreiche Optionen: Dazu gehören Motoren mit Einzel- oder Doppelwelle, Ausführungen mit elektromagnetischer Bremse sowie Encoder mit 200 P/R bis 1000 P/R (optional bis 4000 P/R). Die Encoder sind äußerst kompakt aufgebaut, insbesondere die 13-mm-Version mit nur 13 mm x 13 mm. Ergänzend stehen Stirnrad-, Neugart-Planeten- und Harmonic-Drive-Getriebe sowie Adapter zur einfachen Kombination mit Kugelumlauf- oder Gewindespindeln zur Verfügung.
Die CVD-Treiber ermöglichen eine fein aufgelöste Mikroschrittansteuerung über den gesamten Geschwindigkeitsbereich hinweg und bieten durch ihre präzise Phasenstromregelung eine sehr hohe Laufruhe, selbst bei niedrigen Drehzahlen. Sie sind in Varianten mit Takt-/Richtungseingang, RS-485-Schnittstelle, als Closed-Loop-Versionen für Submikrometer-Positionierung, als Mehrachsentreiber mit EtherCAT sowie als kompakte PCB-Module erhältlich.
Gemeinsam bilden PKP‑Motoren und CVD‑Treiber ein abgestimmtes Antriebssystem mit hoher Präzision, geringem Vibrationsniveau und kompakter Bauform. Diese Eigenschaften machen die Kombination zu einer zuverlässigen Lösung für anspruchsvolle Anwendungen in der Labor‑ und Medizintechnik ebenso wie in der Halbleiter‑ und Präzisionsindustrie.
