Auf der SPS stellt Eplan die neueste Version der Plattform-Lösung vor.

Bild: Pixabay, TheDigitalArtist

Erster Ausblick auf die Version 2.9 Plattform einfacher und flexibler gestaltet

26.11.2019

Auf der SPS stellt Eplan die Version 2.9 der Eplan Plattform vor. Mit zusätzlichen und vereinfachten Funktionen soll die Arbeit flexibler und schneller werden.

Sponsored Content

Die Betaversion ist bereits lanciert, und Lösungsanbieter Eplan ist im Dialog mit ersten Testern. Zur SPS wird nun die Eplan Plattform, Version 2.9 der breiten Öffentlichkeit präsentiert. Mit der Ausgabe von QR-Codes lassen sich Hyperlinks schnell hinterlegen und mobil öffnen. Die Ebenenverwaltung sichert automatisches Speichern aller Änderungen und vereinfacht die Implementierung von Unternehmensstandards.

Schneller geht’s im Projekt mit massenweiser Bearbeitung von Projektdaten über erweiterte Navigatoren. Zum Thema Standardisierung: Makros lassen sich jetzt leicht wiederverwenden

QR-Codes direkt erzeugen

In der Eplan Plattform, Version 2.9 lassen sich QR-Codes jetzt direkt erzeugen. Anwender können Hyperlinks in ihrer Dokumentation hinterlegen, die sich dann von mobilen Geräten wie Smartphone oder Tablet per App scannen und öffnen lassen. Das gilt sowohl für interne als auch für externe Links.

Der QR-Code funktioniert auch bei ausgedruckten Dokumentationen, was den Prozess schneller und eben einfacher gestalten soll. Letzteres gilt auch für den Austausch von Symbolen in Platzhalterobjekten: Diese können jetzt ganz simpel ersetzt werden, in dem entsprechende Wertesätze ausgewählt werden. User erhalten mehr Übersichtlichkeit durch weniger Makrovarianten.

Angedockt: Die Ebenenverwaltung

Die Ebenenverwaltung ist als dockbarer Dialog einfacher als zuvor: Alle Änderungen werden nun automatisch gespeichert. Weitere Funktionen, wie zum Beispiel das Suchen von Ebenen und die Änderung ihrer Zuordnung, runden die neue Ebenenverwaltung ab.

Ab sofort lässt sich ein Projekt unkompliziert nach allen Objekten durchsuchen, denen in einem Projekt oder Teilprojekt eine bestimmte Ebene zugewiesen wurde. Anschließend können Konstrukteure über den Eigenschaftendialog eines gefundenen Objektes in der Suchergebnisliste die Zuordnung der gesuchten Ebene ändern.

Ebenen, die einem Projekt per DXF oder DWG-Import hinzugefügt wurden, lassen sich damit schnell finden, leicht abändern oder als benutzerdefinierte Ebenen verwenden. Durch einfache Anpassungen und Definitionen implementieren Anwender Unternehmensstandards analog zu den Navigatoren oder der Meldungsverwaltung.

Schnell zum Ziel: Navigatorendarstellung

Bereits in der vorherigen Version der Eplan Plattform wurde die Listendarstellung des Makro-Navigators in eine Tabelle mit Zellen umgewandelt. Diese lässt sich in Folge flexibel bearbeiten. Mit der neuen Version wurde diese Funktion auf weitere Navigatoren ausgeweitet, wie etwa den Betriebsmittel-, SPS- oder Kabel-Navigator.

Damit lassen sich ab der Version 2.9 Projektdaten massenweise und im Handumdrehen bearbeiten. Ist ein Makroprojekt fertiggestellt, lassen sich standardardisierte Makros per Drag & Drop aus dem Makro-Navigator in andere Projekte einfügen. Das funktioniert natürlich auch innerhalb des Makro- oder Schaltplanprojektes, in dem der Anwender die Fenster- und Symbolmakros erstellt hat.

Ein deutlicher Zeitvorteil ist der Gewinn, denn die bislang umständliche Selektion über die Makroauswahl in den Verzeichnissen entfällt. Zusätzliches Plus: Die Daten werden wiederverwendet, was auch die Qualität im Projekt sichert und steigert.

Clever konfiguriert: Eigenschaftsanordnungen

Mit dem neuen Konfigurationsdialog verwalten und bearbeiten Anwender benutzerdefinierte Eigenschaftsanordnungen für Schaltzeichen sowie 3D-Artikelplatzierungen viel einfacher. Bei der Konfiguration können sie diese überprüfen und nicht verwendete, benutzerdefinierte Eigenschaftsanordnungen einfach entfernen. Ein Kontextmenü hilft, die verwendeten Anordnungen unkompliziert zu finden.

So lassen sich alle im Projekt vorhandenen Eigenschaftsanordnungen auf einen Blick darstellen. Mit dem Ex- und Import von Eigenschaftsanordnungen für unterschiedliche Schaltzeichen können zudem gleich mehrere Anordnungen gleichzeitig bearbeitet werden. Die Namen lassen sich ebenso einfach übersetzen, und die neue Suchmöglichkeit hilft, Anpassungen an Firmenstandards noch schneller durchzuführen

Übersetzungen: Einfach übersichtlicher

Für viele Eigenschaften und Eingabefelder lassen sich in der Version 2.9 im Projekt wie auch in der Artikelverwaltung mehrsprachige Eingaben machen. Anschließend können User diese dann manuell oder auch automatisch in eine einheitliche Sprache übersetzen.

Die Eplan Plattform, Version 2.9 verschafft dabei jetzt eine Extra-Portion Übersichtlichkeit: Felder, für die eine mehrsprachige Eingabe möglich ist, werden jetzt in der Benutzeroberfläche standardmäßig durch ein vorangestelltes Icon gekennzeichnet. Wie funktioniert das? Wenn der Konstrukteur einen Text in ein mehrsprachiges Feld eingibt, ist dieser zunächst sprachunabhängig. Im Fall einer Übersetzung wird der Text der festgelegten Quellsprache zugeordnet.

Bildergalerie

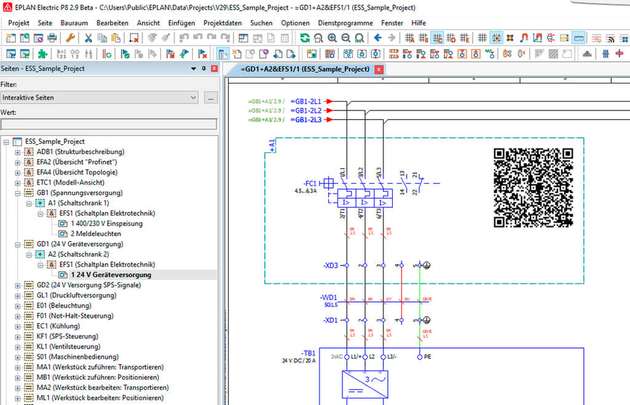

  • In der Version 2.9 lassen sich QR-Codes erzeugen, die beispielsweise einen Link zum Bauteil im Eplan Data Portal erlauben

    Bild: Eplan

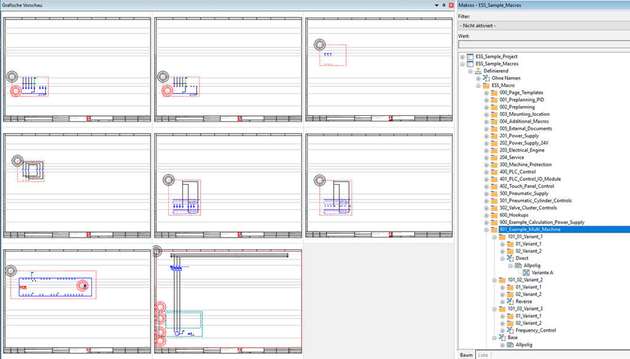

  • Makros lassen sich jetzt per Drag & Drop aus dem Makro-Navigator heraus in andere Projekte einfügen.

    Bild: Eplan
