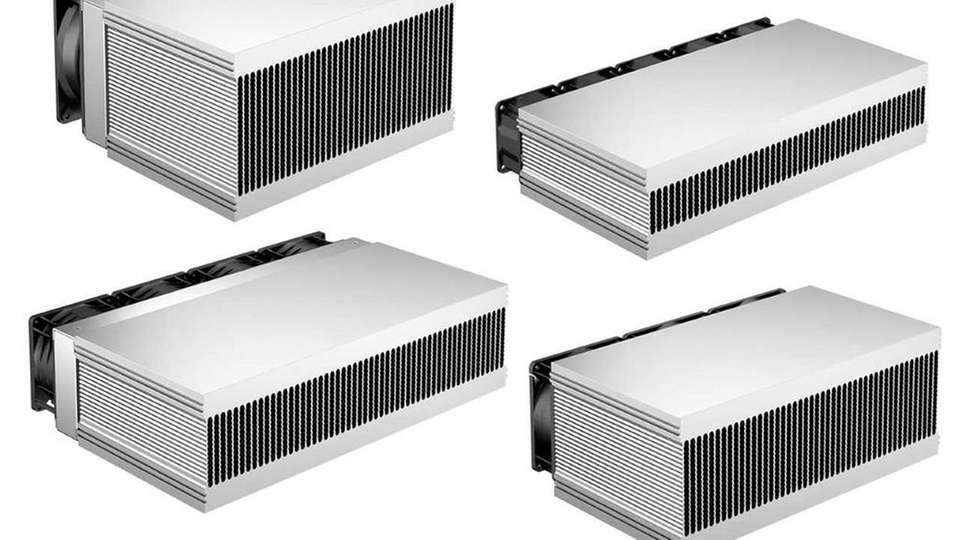

Fischer Elektronik hat das umfangreiche Lüfteraggregatprogramm erweitert.

Bild: Fischer Elektronik

Verbesserter Wirkungsgrad Neue Hochleistungslüfteraggregate erleichtern Wärmeableitung

04.02.2019

Fischer Elektronik erweitert sein Angebot um weitere Hochleistungslüfteraggregate der Serie LA HPK. Sie finden Einsatz bei der Wärmeableitung größerer Verlustleistungen und der Erfordernis nach größeren Halbleitermontageflächen. Doppelseitige, gegenüberliegende, dicke Basisplatten sorgen für eine gute Wärmespreizung, dienen aber auch gleichzeitig als Montagefläche für die zu entwärmenden elektronischen Komponenten.

[]
Sponsored Content

Das Gesamtkonzept besteht aus einzelnen Kühlrippen, welche über eine spezielle Einpressgeometrie an den jeweiligen Rippenenden miteinander verpresst und somit wärmetechnisch optimal zusammengefügt sind. Der innere Rippentunnel wird durch die eng zueinander stehenden, kannelierten Kühlrippen gebildet. Die gewellte Rippenstruktur erzielt in puncto Wärmeableitung gegenüber Glattrippen eine zusätzliche Wirkungsgradverbesserung. Mittels dieser Oberflächenstruktur wird im Luftkanal eine mehr turbulente Strömung erzielt, um einen besseren Wärmeübergang von den Rippen zur Luft zu erreichen.

Flexible Gestaltung der Aluminiumgrundkörper

Das Herstellungsverfahren sowie die unterschiedlichen Rippenhöhen, ermöglichen eine flexible Gestaltung der Aluminiumgrundkörper. Standardmäßig werden die Abmessungen 306 mm x 70 mm für fünf Axiallüftermotoren, 330 mm x 90 mm für vier Axiallüftermotoren, 282 mm x 110 mm für drei Axiallüftermotoren und 240 mm x 129 mm für zwei Axiallüftermotoren angeboten. Die jeweilige Profillänge der Hochleistungslüfteraggregate wird passend für den Kunden zugeschnitten oder speziell nach kundenspezifischen Vorgaben produziert. Des Weiteren sind die erwähnten Basisprofile wahlweise mit oder ohne Vorkammer zur Strömungsoptimierung bestellbar.

Das zugrunde liegende Baukastensystem gewährleistet – je nach Applikation – mechanisch und thermisch perfekt angepasste Lösungen. Zusätzliche mechanische Bearbeitungen, Sonderausführungen oder Oberflächenbehandlungen werden nach Kundenangaben realisiert.
