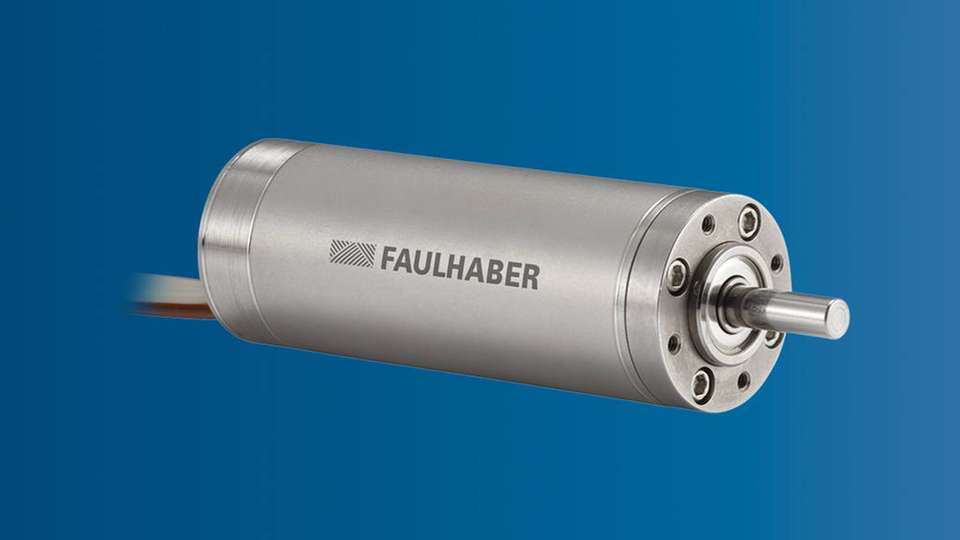

Der BLDC-Servomotor 1645 BHS verfügt über einen Durchmesser von nur 16 mm.

Bild: Faulhaber

Kurzer BLDC-Servomotor Motorfamilie bekommt kraftvollen Zuwachs

15.05.2019

Mit dem 1645 BHS erweitert Faulhaber seine BHx-Serie um einen bürstenlosen DC-Servomotor mit sehr kurzer Reaktionszeit, hoher Drehzahl und großer zulässiger radialer Last. 16 mm Durchmesser und 45 mm Länge machen ihn zu einer kompakteren Variante, die dennoch über hohe Leistungskraft verfügt.

Faulhabers BHx-Serie besteht aus spal- und bürstenlosen Hochleistungsmotoren in Zweipoltechnik mit 16 mm Durchmesser. Die neue Variante 1645 BHS erreicht laut Hersteller mit rund 100.000 min-1 eine wesentlich höhere Geschwindigkeit als vergleichbare Motoren dieser Größe. Spitzenwerte soll er auch bei maximaler radialer Last (18 N), Leistungsdichte (58,5 W) und Drehmoment (8 mNm) aufweisen sowie mit einem passenden Planetengetriebe bereits bei 12.000 min-1 ein Drehmoment von 800 mNm abgeben.

Schwankender Leistung sofort folgen

Der 1645 BHS verfügt über einen Wirkungsgrad von 90 Prozent. Die geringe Wärmeentwicklung und Vibration lassen ihn sehr stromsparend arbeiten. Seine kurze Reaktionszeit erreicht er durch geringe Werte bei mechanischer Anlaufzeitkonstante und Rotorträgheitsmoment sowie einer sehr schnellen Winkelbeschleunigung. Zusammen mit der flachen Steigung der n-/M-Kennlinie (429 min-1/mNm) ergibt das laut Faulhaber ein optimales Laufverhalten des Motors, der schwankenden Leistungsanforderungen deshalb ohne Verzögerung folgt.

Digitale Hall-Sensoren integriert, ist ein integrierter inkrementeller Encoder als Sonderausführung möglich. Mehrere Anschlusskomponenten – Speed und Motion Controller, Steuerung, Getriebe – steht für unterschiedliche Einsatzarten zur Verfügung.

Einsatz, wo wenig Platz ist

Der Motor eignet sich aufgrund seines Designs vor allem für anspruchsvolle Anwendungen mit knappem Platzangebot. Typische Einsatzgebiete umfassen elektrische Greifer, kleine Handstücke, Robotiksysteme, Laborautomation oder mechatronische Instrumente.

Wo etwas mehr Platz zur Verfügung steht, können auch die „großen Brüder“ des 1645 BHS zum Einsatz kommen, die Serien 1660 BHS und 1660 BHT. Die beiden Varianten sind auf hohe Geschwindigkeit (BHS) beziehungsweise hohes Drehmoment (BHT) ausgelegt.
