Antriebstechnik in der Fabrik: Komponenten, Funktionsweise und Auswahl industrieller Antriebssysteme

Grundlagen der Antriebstechnik

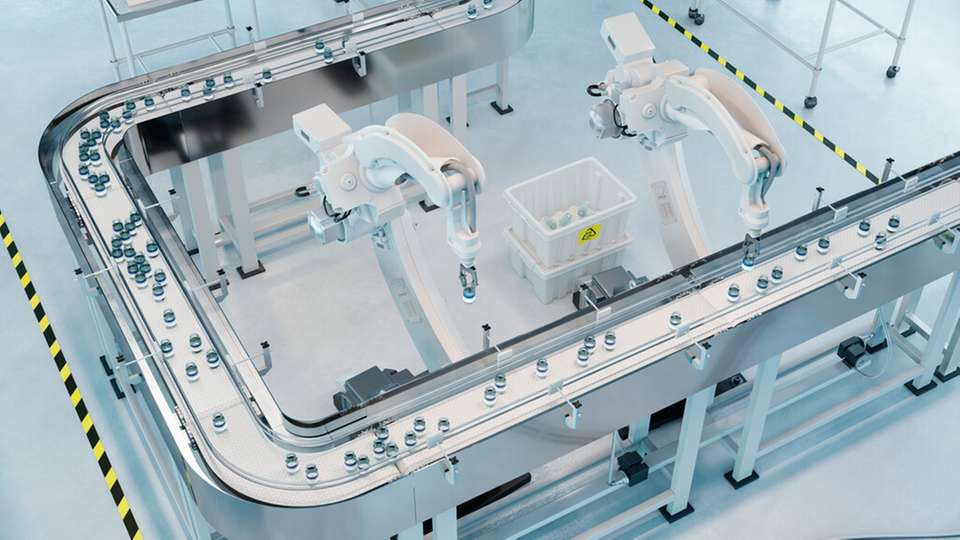

• Antriebstechnik umfasst alle Komponenten, die elektrische Energie in eine kontrollierte mechanische Bewegung umwandeln. In automatisierten Fabriken gehören dazu typischerweise Elektromotor, Frequenzumrichter oder Servoregler, Getriebe, Kupplung, Bremse, Sensorik, Steuerung, Software und Kommunikation.

• Ein Frequenzumrichter regelt vor allem Drehzahl und Drehmoment eines Motors bedarfsgerecht. Ein Servoantrieb bildet mit hochauflösender Rückführung einen geschlossenen Regelkreis für besonders dynamische und präzise Bewegungen.

• Die Auswahl richtet sich nicht allein nach der Nennleistung. Entscheidend sind Lastprofil, Drehmoment-Drehzahl-Kennlinie, Massenträgheit, Positioniergenauigkeit, Dynamik, Einschaltdauer, Umgebung, Sicherheit, Netzrückwirkungen, Schnittstellen und Lebenszykluskosten.

• Typische Anwendungen sind Fördertechnik, Verpackungsmaschinen, Robotik, Werkzeugmaschinen, Pumpen, Lüfter, Wickler, Pressen sowie fahrerlose Transportfahrzeuge und autonome mobile Roboter.

• Energieeffizienz entsteht durch die Betrachtung des gesamten Antriebssystems und des Arbeitsprozesses. Ein effizienter Motor allein garantiert noch keinen effizienten Betrieb.

• Vernetzte Antriebe liefern Zustands- und Prozessdaten für Diagnose, Energieüberwachung und vorausschauende Instandhaltung. Die fachliche Bewertung muss jedoch auf geeigneten Messdaten, Grenzwerten und Prozesswissen beruhen.

• Relevante Anbieter sind unter anderem ABB, Beckhoff, Bosch Rexroth, Danfoss, KEB Automation, Lenze, Mitsubishi Electric, NORD Drivesystems, Rockwell Automation, Schneider Electric, SEW‑EURODRIVE, Siemens, WEG, Wittenstein und Yaskawa.

Kurzdefinition :Industrielle Antriebstechnik ist das Zusammenspiel aus Motor, Leistungselektronik, Mechanik, Sensorik und Regelung, das Bewegungen in Maschinen und Anlagen erzeugt, führt, überwacht und sicher stillsetzt.

Was ist Antriebstechnik?

Antriebstechnik bringt automatisierte Prozesse buchstäblich in Bewegung. Sie transportiert Werkstücke, positioniert Roboterachsen, taktet Verpackungsmaschinen, spannt Werkzeuge, dosiert Medien und regelt Pumpen oder Lüfter. Dabei reicht es nicht, einen Motor lediglich ein- und auszuschalten. Moderne Produktionsanlagen verlangen definierte Drehzahlen, Drehmomente, Positionen und Bewegungsprofile – reproduzierbar, energieeffizient und sicher.

Ein industrielles Antriebssystem bildet deshalb eine funktionale Kette:

Energieversorgung → Leistungselektronik → Elektromotor → mechanische Übertragung → Arbeitsmaschine

Sensoren erfassen beispielsweise Motorstrom, Drehzahl, Position, Temperatur oder Schwingung. Regler vergleichen die Istwerte mit den Sollwerten und korrigieren die Bewegung. Über industrielle Netzwerke tauscht der Antrieb Daten mit SPS, Motion Controller, Leitsystem oder Edge-Anwendung aus.

Welche Komponenten gehören zu einem industriellen Antriebssystem?

Elektromotor: elektrische Energie wird zu Bewegung

Der Elektromotor erzeugt aus elektrischer Energie ein Drehmoment. In Fabriken kommen vor allem folgende Bauarten zum Einsatz:

• Drehstrom-Asynchronmotoren: robust, wirtschaftlich und weit verbreitet; typisch für Förderer, Pumpen, Lüfter und viele kontinuierliche Prozesse.

• Permanentmagnet-Synchronmotoren: hohe Leistungsdichte und gute Effizienz; häufig in dynamischen und kompakten Antrieben.

• Servomotoren: auf schnelle, präzise und geregelte Bewegungen ausgelegt; oft mit hochauflösendem Encoder.

• Synchron-Reluktanzmotoren: nutzen das Reluktanzmoment und können in drehzahlvariablen Anwendungen eine hohe Systemeffizienz ermöglichen.

• Direktantriebe und Linearmotoren: übertragen die Bewegung ohne klassisches Getriebe oder wandeln elektrische Energie unmittelbar in eine lineare Bewegung um.

• Schrittmotoren: sinnvoll für bestimmte kompakte Positionieraufgaben, sofern Dynamik, Lastschwankungen und die geforderte Prozesssicherheit zum Konzept passen.

Die geeignete Motorbauart ergibt sich aus dem realen Betriebspunkt. Nenndrehmoment und Nennleistung sind nur der Anfang; auch Spitzenmoment, thermische Reserve, Kühlart, Schutzart, Trägheitsverhältnis und Regelverfahren müssen stimmen.

Frequenzumrichter: Drehzahl und Drehmoment bedarfsgerecht regeln

Ein Frequenzumrichter wandelt die feste Netzspannung in eine Spannung mit variabler Frequenz und Amplitude. Dadurch lässt sich die Drehzahl eines Wechselstrommotors an den Prozess anpassen. Abhängig von Gerät, Motor und Regelverfahren sind einfache Kennliniensteuerung, sensorlose Vektorregelung oder hochdynamische Regelung mit Geber möglich.

Typische Vorteile sind:

• geregeltes Beschleunigen und Bremsen,

• eduzierte mechanische und elektrische Belastung,

• Anpassung von Förderleistung, Druck oder Volumenstrom,

• kontrolliertes Drehmoment,

• integrierte Diagnose- und Schutzfunktionen,

• mögliche Rückspeisung von Bremsenergie bei geeigneter Ausführung.

Moderne Umrichter können außerdem Positionier- und Motion-Funktionen übernehmen. Wann ein Frequenzumrichter für Positionieraufgaben ausreicht, zeigt der Beitrag „Positionieren ohne Geber“.

Servoantrieb: präzise Bewegung im geschlossenen Regelkreis

Ein Servosystem besteht typischerweise aus Servoregler, Servomotor und Rückführung. Der Encoder meldet Position und Drehzahl an den Regler. Dieser gleicht Soll- und Istwerte in sehr kurzen Zyklen ab und passt den Motorstrom an. So lassen sich hochdynamische Bewegungen, exakte Positionen und synchronisierte Achsen realisieren.

Servoantriebe eignen sich besonders für:

• Pick-and-place-Applikationen,

• Robotik und Handhabung,

• elektronische Kurvenscheiben,

• fliegende Sägen und Querschneider,

• Druck-, Verpackungs- und Etikettiermaschinen,

• Werkzeugmaschinen,

• Prüf- und Montageautomaten.

Eine hohe Reglerbandbreite allein garantiert noch keinen guten Prozess. Mechanische Steifigkeit, Resonanzen, spielfreie Übertragung, korrektes Tuning und ein geeignetes Bewegungsprofil bestimmen die erreichbare Qualität mit. Ein Praxisbeispiel zur aktiven Vibrationsunterdrückung liefert der Beitrag „Servoantrieb unterdrückt Schwingungen“.

Getriebe, Kupplung, Bremse und Mechanik

Das Getriebe passt Drehzahl und Drehmoment des Motors an die Arbeitsmaschine an. Stirnrad-, Kegelrad-, Schnecken-, Planeten- und spielarme Präzisionsgetriebe decken unterschiedliche Anforderungen ab. Für die Auswahl zählen unter anderem Übersetzung, Wirkungsgrad, Verdrehspiel, zulässige Kräfte, Betriebsfaktor, Schmierung und Lebensdauer.
Kupplungen gleichen je nach Bauart Versatz aus, dämpfen Schwingungen oder schützen vor Überlast. Bremsen halten vertikale Achsen oder setzen Bewegungen kontrolliert still. Bei sicherheitsgerichteten Haltefunktionen müssen Auslegung, Diagnose und Steuerung Teil des Sicherheitskonzepts sein – eine normale Motorhaltebremse ist nicht automatisch eine Sicherheitsbremse.
Kompakte integrierte Konzepte verbinden Motor und Getriebe in einer Einheit. Ein Beispiel und weitere Aspekte dezentraler Lösungen beschreibt „Antriebstechnik für die Automatisierung“.

Encoder und Sensorik

Encoder messen Position oder Drehzahl. Inkrementalgeber liefern relative Bewegungsinformationen; Absolutwertgeber stellen einen eindeutigen Positionswert bereit. Je nach Anwendung kommen Singleturn- oder Multiturn-Systeme, Resolver sowie induktive, magnetische oder optische Verfahren zum Einsatz.

Weitere Sensoren erfassen beispielsweise:

• Wicklungs-, Lager- oder Gehäusetemperatur,

• Vibration und Körperschall,

• Strom, Spannung und Leistung,

• Drehmoment oder Kraft,

• Schmierzustand und Feuchtigkeit.

Erst eine definierte Messstrategie macht aus Rohdaten verwertbare Zustandsinformationen.

SPS, Motion Controller und Industrial Ethernet

Die SPS koordiniert den Maschinenablauf; ein Motion Controller berechnet Bewegungsprofile und synchronisiert Achsen. In vielen Plattformen verschmelzen SPS- und Motion-Funktionen. Die Kommunikation erfolgt beispielsweise über PROFINET, PROFIdrive, EtherCAT, EtherNet/IP, Sercos, POWERLINK, CANopen oder IO-Link – abhängig von Steuerungsarchitektur, Echtzeitanforderung und Geräteprofil.
Wichtiger als der Name des Netzwerks ist die durchgängige Funktion: deterministische Kommunikation, saubere Zeitbasis, passendes Antriebsprofil, Diagnosefähigkeit, sichere Kommunikation, Engineering-Unterstützung und beherrschbare Systemkomplexität. Einen Überblick über die Integration von Bedienung, Steuerung, Antrieb und Robotik bietet „Vom Bedienfeld bis zum Roboter“.

Wie funktioniert Antriebstechnik in einem automatisierten Prozess?

Nehmen wir eine Verpackungslinie als Beispiel. Ein Getriebemotor transportiert Produkte mit konstanter Grundgeschwindigkeit. Eine Fotozelle erkennt deren Position. Eine Servoachse richtet jedes Produkt aus, während eine zweite Achse die Folie zuführt. Der Motion Controller synchronisiert beide Bewegungen mit einem virtuellen Leitwert. Beim Formatwechsel lädt die Steuerung neue Parameter und Bewegungsprofile. Sichere Antriebsfunktionen erlauben einen kontrollierten Eingriff, ohne die komplette Anlage unnötig energielos zu schalten.

Der Regelkreis arbeitet dabei vereinfacht in vier Schritten:

1. Sollwert vorgeben: Die Steuerung fordert Position, Geschwindigkeit oder Drehmoment an.

2. Istwert messen: Encoder und weitere Sensoren erfassen den tatsächlichen Zustand.

3. Abweichung berechnen: Der Regler bestimmt die Differenz zwischen Soll und Ist.

4. Motorstrom anpassen: Die Leistungselektronik erzeugt das erforderliche Drehmoment.

Je schneller und genauer eine Maschine arbeiten soll, desto enger müssen Elektrik, Mechanik, Regelung und Software aufeinander abgestimmt sein. Moderne Entwicklungsansätze betrachten Bewegung daher als mechatronisches Gesamtsystem.

Die Grenze ist nicht starr. Leistungsfähige Frequenzumrichter beherrschen heute zahlreiche Positionieraufgaben, während Servoplattformen zunehmend modular und leichter in Betrieb zu nehmen sind. Die Entscheidung sollte deshalb aus dem Last- und Bewegungsprofil entstehen – nicht aus einer pauschalen Produktkategorie.

Typische Anwendungen in der Fabrik

Fördertechnik und Intralogistik

Förderbänder, Rollenbahnen, Hubwerke, Sorter und Regalbediengeräte benötigen robuste, gut skalierbare Antriebe. Dezentrale Umrichter verkürzen Motorleitungen und können modulare Maschinenkonzepte unterstützen. Bei Hubachsen sind Bremsmanagement, Lastübernahme und sichere Bewegungsfunktionen besonders wichtig.

Robotik und Handhabung

Roboterachsen erfordern hohe Dynamik, exakte Bahnführung und eine kompakte Bauform. Servoantriebe, hochauflösende Geber, spielarme Getriebe und synchronisierte Regelkreise bilden das mechatronische Rückgrat. Auch Cobots, Delta-Roboter und kartesische Systeme stellen jeweils eigene Anforderungen an Drehmomentdichte, Sicherheit und Regelung.

Verpackungs- und Lebensmittelmaschinen

Kurze Taktzeiten, häufige Formatwechsel und reproduzierbare Produktführung sprechen für elektronische Kurvenscheiben und gekoppelte Servoachsen. Hygienegerechte Motoren, geeignete Schutzarten und beständige Oberflächen können in Nass- und Reinigungsbereichen erforderlich sein.

Werkzeugmaschinen und Produktionstechnik

Spindel-, Vorschub- und Positionierantriebe müssen hohe Genauigkeit, Steifigkeit und Dynamik verbinden. Relevante Themen sind Schwingungsunterdrückung, thermische Drift, Geberauflösung, funktionale Sicherheit und die Kopplung an CNC oder Motion Control.

Pumpen, Lüfter und Kompressoren

Bei strömungstechnischen Maschinen kann die bedarfsgerechte Drehzahlregelung erhebliche Vorteile gegenüber Drossel- oder Bypassregelungen bieten. Entscheidend ist die reale Anlagenkennlinie. Antrieb, Motor, Pumpe oder Lüfter und Prozessregelung müssen gemeinsam bewertet werden. Einen Überblick zu effizienten Motor-Umrichter-Kombinationen bietet „Energieeffiziente Servomotoren und Umrichter für vielfältige Anwendung“.

Antriebe richtig dimensionieren: die wichtigsten Auslegungsschritte

1. Bewegungs- und Lastprofil erfassen

Erforderlich sind nicht nur Mittelwerte, sondern der vollständige Zyklus: Wege, Zeiten, Geschwindigkeiten, Beschleunigungen, Pausen, Lastwechsel und Notfallzustände. Bei rotierenden Anwendungen gilt für die mechanische Leistung:
P = M × ω
Dabei ist P die Leistung, M das Drehmoment und ω die Winkelgeschwindigkeit. Für eine translatorische Bewegung gilt entsprechend:
P = F × v
Mit F als Kraft und v als Geschwindigkeit.

2. Trägheiten und Kräfte auf die Motorseite beziehen

Massenträgheiten, Reibung, Prozesskräfte und externe Lasten bestimmen das erforderliche Beschleunigungs- und Lastmoment. Übersetzung und Wirkungsgrad der Mechanik verändern die auf der Motorseite wirksamen Größen. Bei Servoachsen beeinflusst das Verhältnis von Last- zu Motorträgheit Regelbarkeit und Dynamik; zulässige Werte sind system- und anwendungsspezifisch.

3. Dauer- und Spitzenmoment prüfen

Der Motor muss sowohl thermisch über den Zyklus als auch dynamisch für Spitzenlasten geeignet sein. Dazu werden das effektive Drehmoment, die Einschaltdauer, die Kühlung und die Drehmoment-Drehzahl-Kennlinie betrachtet. Der Umrichter muss die erforderlichen Ströme liefern und Bremsenergie beherrschen.

4. Mechanik und Lebensdauer auslegen

Getriebe, Lager, Wellen, Kupplungen und Bremsen sind anhand von Drehmomenten, Radial- und Axialkräften, Lastkollektiv, Schalthäufigkeit und gewünschter Gebrauchsdauer zu prüfen. Resonanzen und Spiel können die erreichbare Regelgüte begrenzen.

5. Umgebung berücksichtigen

Temperatur, Aufstellhöhe, Staub, Feuchtigkeit, aggressive Medien, Vibration, explosionsgefährdete Bereiche und Reinigungsverfahren beeinflussen Bauform und Derating. Auch Schaltschrankkühlung, EMV, Leitungslängen und Erdung gehören zur Systemauslegung.

6. Reserven begründen statt pauschal überdimensionieren

Eine technisch begründete Reserve erhöht Robustheit. Massive Überdimensionierung kann dagegen Kosten, Bauraum und Verluste steigern oder die Regelbarkeit verschlechtern. Sinnvoll ist eine nachvollziehbare Reserve für bekannte Unsicherheiten und geplante Prozessvarianten.

Energieeffizienz und Lebenszykluskosten

Die Effizienz eines Antriebs entsteht im System. Zu betrachten sind:

• Arbeitsprozess und mechanische Last,

• Motorwirkungsgrad im tatsächlichen Betriebspunkt,

• Verluste im Umrichter,

• Getriebe- und Übertragungsverluste,

• Teillastbetrieb,

• Bremszyklen und mögliche Energierückgewinnung,

• Stand-by- und Nebenverbräuche,

• Wartung, Verfügbarkeit und Nutzungsdauer.

Die EU-Verordnung 2019/1781 legt Ökodesign-Anforderungen für bestimmte Elektromotoren und Drehzahlregelungen fest, auch wenn diese in andere Produkte integriert sind. Für konkrete Projekte sind Anwendungsbereich, Ausnahmen und konsolidierter Rechtsstand zu prüfen; die amtliche Fassung bei EUR-Lex ist dafür maßgeblich.
Für die wirtschaftliche Bewertung ist der Anschaffungspreis allein zu kurz gegriffen. Die Total Cost of Ownership (TCO) umfasst Energie, Engineering, Installation, Inbetriebnahme, Produktionsausfälle, Ersatzteile, Wartung und Modernisierbarkeit. Ein effizienterer oder besser diagnostizierbarer Antrieb kann über die Nutzungsdauer günstiger sein, obwohl seine Investitionskosten höher liegen.

Funktionale Sicherheit in der Antriebstechnik

Antriebsintegrierte Sicherheitsfunktionen reduzieren Risiken, indem sie gefährliche Bewegungen sicher verhindern, begrenzen oder überwachen. Häufige Funktionen sind:

• STO – Safe Torque Off: verhindert die drehmomentbildende Energie im Motor,

• SS1 – Safe Stop 1: leitet einen überwachten Stopp ein und aktiviert anschließend STO,

• SLS – Safely-Limited Speed: überwacht eine sicher begrenzte Geschwindigkeit,

• SOS – Safe Operating Stop: hält eine Position bei aktiver Regelung sicher überwacht,

• SDI – Safe Direction: überwacht die zulässige Bewegungsrichtung.

Welche Funktion erforderlich ist, ergibt sich aus der Risikobeurteilung der Maschine. Sicherheitsfunktion, Performance Level oder SIL, Sensorik, Reaktionszeit, Mechanik und Validierung müssen zusammenpassen. STO allein ersetzt weder eine mechanische Bremse noch jede Form des Schutzes gegen Nachlauf, Schwerkraft oder externe Kräfte.

Digitalisierung, Diagnose und Predictive Maintenance

Vernetzte Antriebe sind nicht nur Aktoren, sondern auch Datenquellen. Aus Strom, Drehmoment, Drehzahl, Temperatur und Schwingung lassen sich Belastung, Prozessabweichungen und mögliche Verschleißindikatoren ableiten. Typische Anwendungen sind:

• Last- und Energie-Monitoring,

• Erkennung von Blockaden oder schwergängigen Mechaniken,

• Überwachung von Lagern und Getrieben,

• Vergleich von Maschinenzyklen,

• zustandsabhängige Wartung,

• Unterstützung bei Inbetriebnahme und Fernservice.

Predictive Maintenance funktioniert jedoch nicht durch das bloße Sammeln großer Datenmengen. Benötigt werden ein bekannter Anlagenzustand, ausreichende Datenqualität, geeignete Abtastraten, belastbare Merkmale, Kontext aus dem Prozess und ein klarer Wartungsprozess. Kritische Entscheidungen sollten nachvollziehbar und durch Fachpersonal abgesichert sein.
Digitale Typenschilder und eindeutige Gerätekennzeichnungen erleichtern Asset Management und Service. Mehr dazu im Beitrag „Frequenzumrichter, Elektromotoren & Co. identifizieren“.

Zentrale oder dezentrale Antriebstechnik?

Bei einer zentralen Architektur sitzen die Umrichter überwiegend im Schaltschrank. Das erleichtert den geschützten Einbau und bündelt Wartungszugänge, erfordert aber häufig längere Motorleitungen und mehr Schaltschrankraum.
Dezentrale Umrichter oder motorintegrierte Antriebe befinden sich näher am Prozess. Sie können Verkabelung und Schaltschrankvolumen reduzieren und modulare Anlagen unterstützen. Dafür steigen die Anforderungen an Schutzart, Temperaturbeständigkeit, Zugänglichkeit und einheitliches Gerätemanagement.
Die beste Architektur kann hybrid sein: dynamische Mehrachssysteme zentral, weit verteilte Förderachsen dezentral und einfache Aktoren als kompakte Einheiten. Maßgeblich sind Maschinenstruktur, Leistung, Wartungsstrategie, EMV, Umgebung und Skalierbarkeit.

Häufige Fehler bei Planung und Inbetriebnahme

1. Auslegung nur nach Nennleistung: Drehmoment, Zyklus, Dynamik und Thermik bleiben unberücksichtigt.

2. Mechanik und Regelung getrennt betrachten: Spiel, Elastizität und Resonanzen begrenzen die Performance.

3. Bremsenergie unterschätzen: Zwischenkreis, Bremswiderstand oder Rückspeisung sind nicht passend ausgelegt.

4. EMV erst bei Störungen behandeln: Leitungsführung, Schirmung, Erdung und Filter müssen Teil des Konzepts sein.

5. Sicherheitsfunktionen mit Standardfunktionen verwechseln: Die erforderliche Risikominderung wird nicht erreicht.

6. Kommunikationsschnittstelle mit Interoperabilität gleichsetzen: Geräteprofil, Engineering und Diagnose passen nicht automatisch zusammen.

7. Zu viele Daten ohne Anwendungsfall sammeln: Es fehlen Grenzwerte, Verantwortlichkeiten und Wartungsmaßnahmen.

8. Überdimensionierung als Universalreserve nutzen: Kosten und Verluste steigen, ohne den Prozess zwingend robuster zu machen.

9. Obsoleszenz und Ersatzteile ignorieren: Lebenszyklus und Migrationspfad werden erst beim Ausfall relevant.

10. Cybersecurity ausklammern: Vernetzte Antriebe, Engineering-Zugänge und Fernwartung müssen in das industrielle Sicherheitskonzept eingebunden sein.

Checkliste: So wählen Unternehmen die passende Antriebstechnik aus

• Welche Bewegung muss ausgeführt werden: Drehzahl, Position, Drehmoment oder Bahn?

• Wie sehen Lastprofil, Spitzenlast, Einschaltdauer und Taktzeit aus?

• Welche Genauigkeit, Wiederholbarkeit und Dynamik sind erforderlich?

• Ist ein Getriebe nötig, und welche Übersetzung, Steifigkeit und Lebensdauer werden verlangt?

• Welche Versorgung, Netzqualität und Rückspeisemöglichkeit stehen zur Verfügung?

• Welche Schutzart, Kühlung und Zulassungen erfordert die Umgebung?

• Welche sicheren Antriebsfunktionen ergeben sich aus der Risikobeurteilung?

• Welche Feldbusse, Geräteprofile und Engineering-Werkzeuge sind vorgegeben?

• Wie werden Zustands-, Energie- und Diagnosedaten genutzt?

• Welche Anforderungen gelten für EMV, Cybersecurity und Fernzugriff?

• Wie hoch sind Energieverbrauch und Lebenszykluskosten im realen Lastprofil?

• Sind Service, Ersatzteile und ein langfristiger Migrationspfad gesichert?

FAQ zur Antriebstechnik

Was versteht man unter Antriebstechnik?

Antriebstechnik umfasst die Komponenten und Verfahren, mit denen Energie in eine kontrollierte mechanische Bewegung umgewandelt wird. In automatisierten Fabriken gehören dazu Motor, Umrichter oder Servoregler, Getriebe, Kupplung, Bremse, Sensorik, Steuerung, Kommunikation und Software.

Was ist der Unterschied zwischen Antriebstechnik und Automatisierungstechnik?

Antriebstechnik erzeugt und regelt die physische Bewegung. Automatisierungstechnik koordiniert den gesamten Prozess – einschließlich Sensoren, Logik, Bedienung, Kommunikation und Aktoren. In modernen Maschinen sind beide Bereiche eng integriert.

Was ist der Unterschied zwischen Frequenzumrichter und Servoantrieb?

Ein Frequenzumrichter regelt typischerweise Drehzahl und Drehmoment eines Wechselstrommotors. Ein Servoantrieb nutzt meist eine hochauflösende Rückführung und schnelle Regelkreise für besonders dynamische und präzise Positionier-, Geschwindigkeits- und Drehmomentaufgaben. Leistungsfähige Umrichter können jedoch ebenfalls Positionierfunktionen übernehmen.

Wann braucht eine Maschine einen Encoder?

Ein Encoder ist sinnvoll oder notwendig, wenn Position, Drehzahl oder Bewegungsrichtung direkt und präzise zurückgeführt werden müssen. Bei einfachen drehzahlvariablen Anwendungen kann eine sensorlose Regelung ausreichen. Die Entscheidung hängt von Genauigkeit, Drehzahlbereich, Lastwechseln und Sicherheitsanforderungen ab.

Wie wird ein Elektromotor richtig dimensioniert?

Grundlage ist das vollständige Last- und Bewegungsprofil. Berechnet werden Dauer- und Spitzenmoment, Drehzahl, effektive thermische Belastung, Trägheiten, Bremsenergie und Reserven. Anschließend werden Motor, Umrichter, Getriebe, Bremse, Leitungen und Kühlung als System geprüft.

Wie spart Antriebstechnik Energie?

Energie lässt sich vor allem durch bedarfsgerechte Drehzahl, geeignete Motor-Umrichter-Kombinationen, effiziente Mechanik, Vermeidung von Überdimensionierung, Stand-by-Management und gegebenenfalls Rückspeisung sparen. Entscheidend ist die Systemeffizienz im realen Lastprofil.

Was bedeutet Motion Control?

Motion Control bezeichnet die geregelte Führung von Bewegungen. Dazu gehören Position, Geschwindigkeit, Beschleunigung, Drehmoment und die Synchronisation mehrerer Achsen. Typische Funktionen sind elektronische Getriebe, Kurvenscheiben, Bahnplanung und fliegende Bearbeitung.

Welche Rolle spielt funktionale Sicherheit bei Antrieben?

Funktionale Sicherheit sorgt dafür, dass gefährliche Bewegungen im Fehlerfall sicher verhindert, gestoppt oder begrenzt werden. Beispiele sind STO, SS1 und SLS. Die notwendige Funktion und Sicherheitsintegrität ergeben sich aus der Risikobeurteilung der Maschine.

Was ist ein dezentraler Antrieb?

Bei einem dezentralen Antrieb sitzt der Umrichter nahe am Motor oder ist in die Antriebseinheit integriert. Das kann Verkabelung und Schaltschrankvolumen reduzieren. Schutzart, Temperatur, Zugänglichkeit, EMV und Wartung müssen zur Einbausituation passen.

Können Antriebsdaten für Predictive Maintenance genutzt werden?

Ja. Motorstrom, Drehmoment, Temperatur, Drehzahl und Schwingung können Hinweise auf Laständerungen oder Verschleiß liefern. Belastbare Vorhersagen benötigen jedoch geeignete Sensorik, Datenqualität, Prozesskontext, validierte Modelle und klar definierte Instandhaltungsmaßnahmen.

Fazit: Antriebstechnik als mechatronisches Gesamtsystem planen

Die beste Antriebslösung ist nicht automatisch der stärkste Motor oder der schnellste Regler. Sie entsteht, wenn Prozessanforderung, Mechanik, Motor, Leistungselektronik, Regelung, Sicherheit und Datenarchitektur zusammenpassen. Wer das reale Lastprofil analysiert, das System statt einzelner Wirkungsgrade optimiert und den gesamten Lebenszyklus einbezieht, erreicht hohe Produktivität, Verfügbarkeit und Energieeffizienz – ohne unnötige Komplexität.
