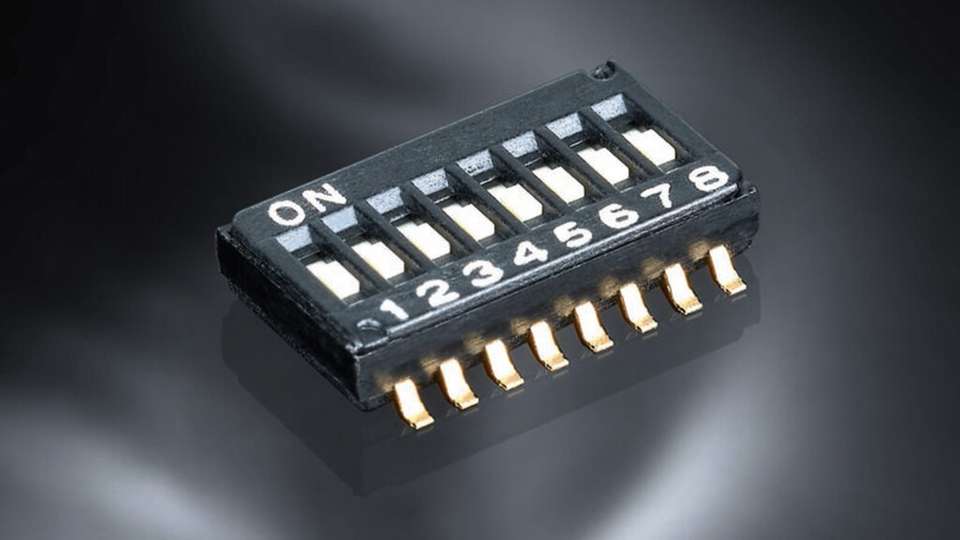

Die DTCD- und DTCJ-DIP-Schalter mit 1,27 mm Rastermaß sind ultra-kompakte SMT-Komponenten für hochintegrierte Elektronikdesigns. Mit einer Bauhöhe von nur 2,2 mm und bis zu 46 Prozent Platzersparnis gegenüber klassischen 2,54 mm-Lösungen ermöglichen sie signifikante Reduktionen der PCB-Fläche bei gleichzeitig hoher Funktionsdichte.
Beide Varianten (Gullwing und J-Bend) sind für automatisierte SMT-Prozesse optimiert und reduzieren Prozesskosten sowie Montageaufwand. Die Schalter sind für bis zu 1.000 Betätigungszyklen ausgelegt und arbeiten zuverlässig im Temperaturbereich von -40 bis 85 °C. Niedrige Kontaktwiderstände (≤100 mΩ initial) und stabile elektrische Kennwerte (bis 100 mA @ 50 V) gewährleisten hohe Signalintegrität.
Anwendungen
Typische Anwendungen umfassen Adress- und Funktionskonfiguration in Industrie-Steuerungen, Kommunikationssystemen (zum Beispiel RS485/Modbus), Server-Hardware (BIOS/CMOS), Haushaltsgeräten sowie medizinischen Geräten. Durch die Kombination aus Miniaturisierung, Robustheit und Kosteneffizienz adressieren DTCD / DTCJ gezielt moderne Anforderungen an kompakte, zuverlässige Schaltlösungen.
