Eisenloser DC-Motor mit kleinem Baudurchmesser, leisem Betrieb und geringer Eigenerwärmung.

DC-Motor überzeugt auf kleinstem Bauraum Leiser und laufruhiger Antrieb

01.09.2019

Motoren mit hohem Drehmoment bei kleinem Baudurchmesser, leisem Betrieb und geringer Eigenerwärmung – das klingt nach schwer vereinbaren Eigenschaften. Durch eine ausgeklügelte Technik ermöglicht ein eisenloser DC-Motor diesen Spagat, der in der Leistungsfähigkeit auch noch skalierbar ist.

Doch wie funktioniert das? In den Laboren von Dunkermotoren wurde eine Lösung mit dem BGA 22 realisiert. Bei einem Axialflussmotor bilden sich die magnetischen Felder in axialer Richtung aus, also parallel zur Motorwelle. Der Motor ist eisenlos aufgebaut, was Rastmomente und Ummagnetisierungsverluste eliminiert, beziehungsweise reduziert. Dieses Grundprinzip ist von den sogenannten Printed Motors bekannt, die unter anderem in der Unterhaltungselektronik zum Einsatz kommen. Doch im Gegensatz zu diesen stapelt Dunkermotoren beim BGA 22 mehrere Kombinationen von Wicklung und Permanentmagneten hintereinander.

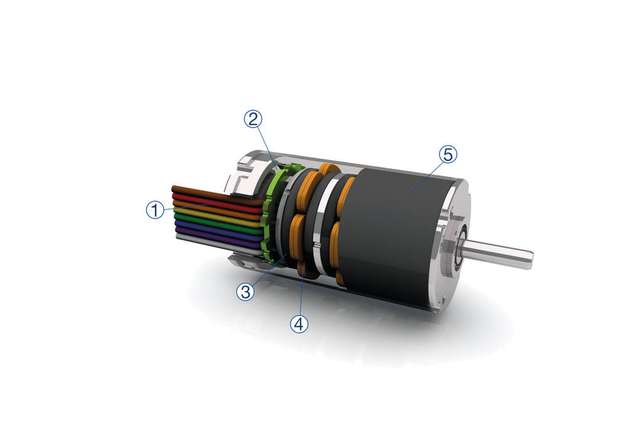

Der Aufbau ist in der Grafik (S. 42) dargestellt. Dabei treten folgende Scheiben im Wechsel auf: Die Scheibe an Position 4 trägt die Wicklung für eine Motorphase und ist mit dem Gehäuse verbunden; die Scheibe an Position 3 besteht aus Magneten, die auf einer Stahlscheibe befestigt sind und sich mit der Motorwelle drehen. Die Magnete übertragen das Drehmoment auf die Welle und drehen sich mit dieser. Diese Stahlscheiben bilden eine solide Fixierung der Magnete auf der Welle und ermöglichen die Verdrehung der Magnete, wodurch ein Verdrehen der drei Wicklungsscheiben untereinander, zur Bildung der drei Motorphasen, nicht mehr erforderlich ist. Dadurch vereinfacht sich der Motoraufbau. Da der Motor dreiphasig aufgebaut ist, werden mindestens drei solcher Stapel benötigt, um einen funktionsfähigen Motor zu erhalten. Über die Anzahl der Pakete mit je drei Stapeln ist es möglich, die Leistungsfähigkeit des Motors bei gleichbleibendem Baudurchmesser zu erhöhen. Einzig die Baulänge verlängert sich dabei.

Was verleiht dem Motor seine Kräfte?

Aufgrund des Axialflussprinzips hat das Gehäuse des BGA 22 lediglich die rein mechanische Aufgabe, den Motor in seiner Form zu halten. Daher kann das Gehäuse selbst sehr dünnwandig aufgebaut sein. Dies ermöglicht Magnetscheiben mit einem größeren Durchmesser. Eisenlose Motoren anderer Bauart brauchen für den radialen Fluss einen Rückschluss am Außendurchmesser aus ferromagnetischem Material. Das reduziert jedoch den Durchmesser, auf dem das Motordrehmoment aufzubauen ist. Da also beim Axialflussprinzip die magnetischen Kräfte auf einem größeren Durchmesser wirken, kann mit relativ wenig Magnetmaterial ein großes Drehmoment erzeugt werden. Das spart Material im Sinne einer nachhaltigen Bauweise und senkt die Abhängigkeit von Rohstofflieferanten für Neodym und Dysprosium.

Wer auf der Suche nach einer hohen Leistungsdichte ist, kann aus dem vorhandenen Portfolio eine Auslegung wählen, welche die Motordrehzahl nach oben schraubt und mit dem passenden Planetengetriebe wieder auf die gewünschte Drehzahl reduziert. Die Effizienz, die dem BGA 22 durch das Axialflussprinzip gegeben ist, sorgt für eine hohe Überlastfähigkeit im Kurzzeitbetrieb. Der Motor erwärmt sich langsamer, als konventionell aufgebaute eisenlose Motoren gleicher Baugröße und Form.

Der praktische Nutzen wird erkennbar, wenn es gilt, hohe Lasten in größeren Zeitabständen zu bewegen. Als Beispiel dient eine verglaste und somit schwere Balkontür, die per Motorkraft aus der Verriegelungslage gehoben und geöffnet wird. Der Motor, welcher in den Türrahmen inte­griert und somit auf den Durchmesser 22 mm begrenzt ist, wird dabei mit dem 3-fachen Nennmoment belastet, also ca. 6 Ncm. Ausgehend von einer Starttemperatur von 25°C, erreicht der herkömmlich gebaute Motor bereits nach weniger als zwei Sekunden in seiner Wicklung die Grenztemperatur von 155°C, während der BGA 22 nach 30 Sekunden die Grenztemperatur von 120°C erreicht. Der BGA 22 kann demnach 15 Mal so lange das dreifache Nennmoment liefern und erreicht dabei nicht die Grenztemperatur von
155°C des vergleichbaren Motors.

Was ermöglicht die hohe Laufruhe?

Da der BGA 22 zu den BLDC Motoren zählt, sind im Aufbau des Motors keine Bürsten vorhanden. Fehlende Rastmomente und eine ebenso fehlende Ummagnetisierung ermöglichen gemeinsam mit dem bürstenlosen Aufbau eine hohe Laufruhe. Einzig die Kugellager und die Kommutierung sind während des Betriebs wahrnehmbar, wenn auch nur kaum. Integriert in ein Gerät, dürfte es dem Anwender schwer fallen zu beurteilen, ob der Motor in Betrieb ist oder nicht. Theoretisch betrachtet hat der BGA 22 auch keine Unwucht. In der Praxis entsteht jedoch durch Fertigungstoleranzen eine kleine Unwucht. Diese kann in manchen Anwendungen toleriert werden, in der Regel wird der Rotor jedoch auf eigens dafür entwickelten Maschinen feingewuchtet. Resultierend daraus, läuft der Motor schwingungsarm und gibt an sein Umfeld, wie beispielsweise an das Gehäuse, welches ihn umgibt, quasi keine Schwingungen ab. Das Gerät bleibt ruhig und zeigt bei Variation der Drehzahl, bereits bei einfacher Blockkommutierung, keine Resonanzerscheinungen. Die in dieser Baugröße eher selten anzutreffende Vektorkommutierung verbessert das Verhalten zusätzlich.

Warum erwärmt sich der Motor nicht so stark?

Ungleich anderen eisenlosen Motoren gleicher Baugröße, liefert der BGA 22 eine hohe Leistungsdichte bei relativ niedriger Wicklungstemperatur. Hersteller, welche die Bauweise der freitragenden Wicklung bevorzugen, spezifizieren ihre Wicklungen mit der Temperaturklasse F (155°C). Dunkermotoren konnte diese auf die Klasse E, welche einer Temperatur von 120°C entspricht, begrenzen. Grund hierfür ist die gute Wärmeabfuhr über das Motorgehäuse. Die Wicklungen, die Wärmequellen im Motor, sind direkt mit dem Gehäuse wärmeleitend verbunden. Zwischen Wicklung und Gehäuse gibt es somit keinen wärmeflussdämmenden Luftspalt. Die Wärme wird so optimal abgeführt.

Ein weniger heiß betriebener Motor verlängert die Lebenszeit der Kugellager und bietet in der Anwendung mehrfachen Nutzen. Anbauten wie Getriebe und Encoder, die aus dem Dunkermotoren Baukasten zur Verfügung stehen, werden weniger belastet, was ebenfalls zu einer längeren Lebensdauer führt. Sonstige verwendete Materialien sind nicht einer so hohen Temperatur ausgesetzt und können daher unter anderen Gesichtspunkten, zum Beispiel den Anschaffungskosten, optimiert werden. Geräte, in denen ein BGA 22 integriert ist, bleiben im Betrieb kühler, was für den Anwender im Falle einer direkten Berührung mit dem Motor für eine angenehme Haptik sorgt.

Ziel bei Dunkermotoren ist es, diesen Motor auch in eine sterilisierbare Version weiterzuentwickeln. Seine geringe Erwärmung wird der Anwender dann bei der Berührung mit der Haut zu schätzen wissen und ihn bei temperaturempfindlichen Anwendungen bevorzugt einsetzen.

Modulare Auslegung

Mit dem BGA 22 ist ein bürstenloser, eisenloser Motor am Markt, der großen Belastungen ausgesetzt werden kann, mit einer hohen Laufruhe überzeugt und sich weniger erwärmt, als bisher bekannte Motoren mit vergleichbaren Abmessungen. Mit der verfügbaren Wicklungsvarianz und dem modularen Baukasten lässt er sich auf fast jede Anwendung auslegen und konfigurieren.

Bildergalerie

  • Der eisenlosen DC-Motor BGA 22 von Dunkermotoren ist auf hohe Laufruhe ausgelegt.
