Zuverlässiger Schutz in kompakter Bauform

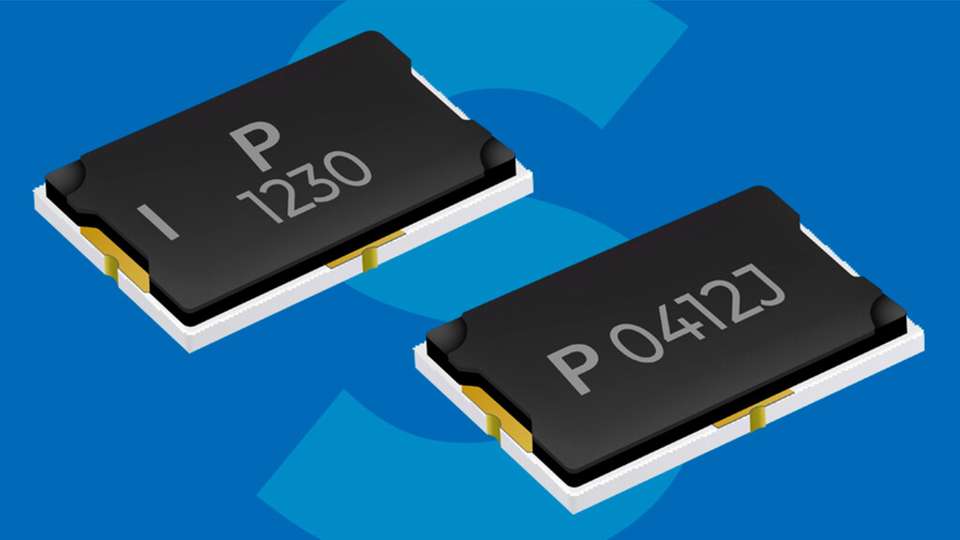

Die CLM-Serie von Polytronics Technology Corp. umfasst leistungsfähige SMD-Strombegrenzungsmodule für moderne Elektronikanwendungen. Die 3-poligen Chip-Bauelemente kombinieren Überstrom- und Überspannungsschutz in einem kompakten Gehäuse und ermöglichen so einen zuverlässigen Betrieb sensibler Systeme.
Kombinierter Überstrom- und Überspannungsschutz
Die Module enthalten ein Sicherungselement, das unter normalen Betriebsbedingungen einen stabilen Stromfluss gewährleistet und bei Überstrom zuverlässig unterbricht. Zusätzlich ist ein Widerstandsheizelement integriert, das in Kombination mit Spannungsdetektoren wie ICs oder FETs eingesetzt werden kann. Wird eine Überspannung erkannt, erzeugt das Heizelement Wärme und löst gezielt das Sicherungselement aus.
Technische Merkmale im Überblick
Zu den wichtigsten Eigenschaften zählen eine schnelle Reaktionszeit sowie die halogenfreie Ausführung gemäß IEC 61249-2-21. Die Bauteile sind für Betriebsspannungen bis 80 V DC und Nennströme bis 60 A ausgelegt. Das robuste Glas-Epoxid-Gehäuse ermöglicht einen Einsatz im Temperaturbereich von -10 °C bis +65 °C.
Ideal für platzkritische Anwendungen
Dank kompakter Abmessungen – bis hin zu 2,7 x 1,8 mm – eignen sich die CLM-Module besonders für Anwendungen mit begrenztem Bauraum. Typische Einsatzbereiche sind Batterie-Packs, Notebooks, Tablets, Kameras sowie Sicherheits- und Automotive-Systeme, bei denen zuverlässiger Schutz und hohe Integrationsdichte entscheidend sind.
