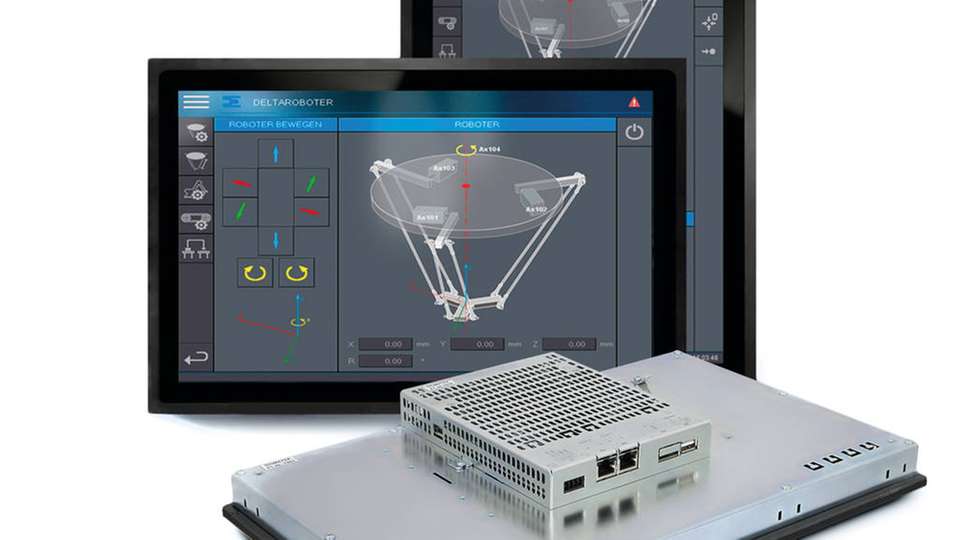

Die ETTs gibt es in verschiedenen Ausführungen

Bild: Sigmatek

Modulare Widescreen-Panels Flexibel kombinierbar mit Multitouch

04.09.2019

Für viel Übersichtlichkeit bei anspruchsvollen Visualisierungen sorgen modulare Widescreen-Panels mit Multitouch-Bedienung. Entscheidend für den Bedienkomfort sind aber entsprechend programmierte Applikationen, die sich einfach über ein Engineering-Tool erstellen lassen. Hier gibt es eine Lösung aus einer Hand.

Die Widescreen-HMIs der ETT-Serie von Sigmatek bieten dank modularem Aufbau eine hohe Flexibilität: Verschiedene Interfacemodule und Bildschirmgrößen lassen sich beliebig kombinieren. Denn nicht immer ist die erforderliche Leistung proportional zur Bildschirmgröße.

Leistung nach Bedarf

Die ETTs können wahlweise mit einer aufsteckbaren CPU- oder HMI-Link-Einheit ausgestattet werden. Die CPU-Einheit mit Edge2- Technology (Dualcore-Prozessor) verfügt je nach Ausführung über einen 1 bis 2 GByte internen Programm- und Datenspeicher sowie 512 MByte bis 16 GByte microSD Speicher.

Für höhere Anforderungen wird es in Kürze zusätzlich ein leistungsstarkes x86-CPU-Modul geben. Alternativ können die Panels mit einer HMI-Link-Einheit bestückt werden, die eine Platzierung des Bedienpanels bis zu 100 m entfernt vom Schaltschrank-PC ermöglicht. Die HMI-Link-Übertragungstechnik von Sigmatek erlaubt die verlustfreie Übertragung von Video-, Audio- und USB-Signale über ein einziges Standard-Ethernet-Kabel.

Die Multitouch- HMIs der ETT-Serie kommen in fünf verschiedenen Displaygrößen von 10,1 Zoll mit einer Auflösung von 1280 x 800 Pixeln bis zu 21,5 Zoll mit 1920 x 1080 Pixeln (Full HD). Egal ob im Hoch- oder Querformat ausgerichtet: Die schlanken Panels mit durchgängiger, leicht zu reinigender Glasfront in Schutzart IP65 sind für jede Situation gerüstet. Das objektorientierte Engineering Tool Lasal von Sigmatek bietet viel Komfort und Flexibilität bei der Erstellung von Multitouch-Applikationen inklusive HTML5-Visualisierung.
